: Για παροχή ρεύματος και καλώδιο
αποσύμπλεξης

&

: Για στερέωση μοτέρ
Διέλευση καλωδίων (για όλους τους τύπους Centris)
4
46
16
400
=
=
25°
3
4
3 4
Ø11 mm
1
2
0°
115°
25°
0°
0°
115°
0°
0°
25°
0°
1 2
Ø11 mm
2
3
4
4
5
5
1
2
5
24 N.m ±2
6 mm
3
30 N.m ±3
8 mm

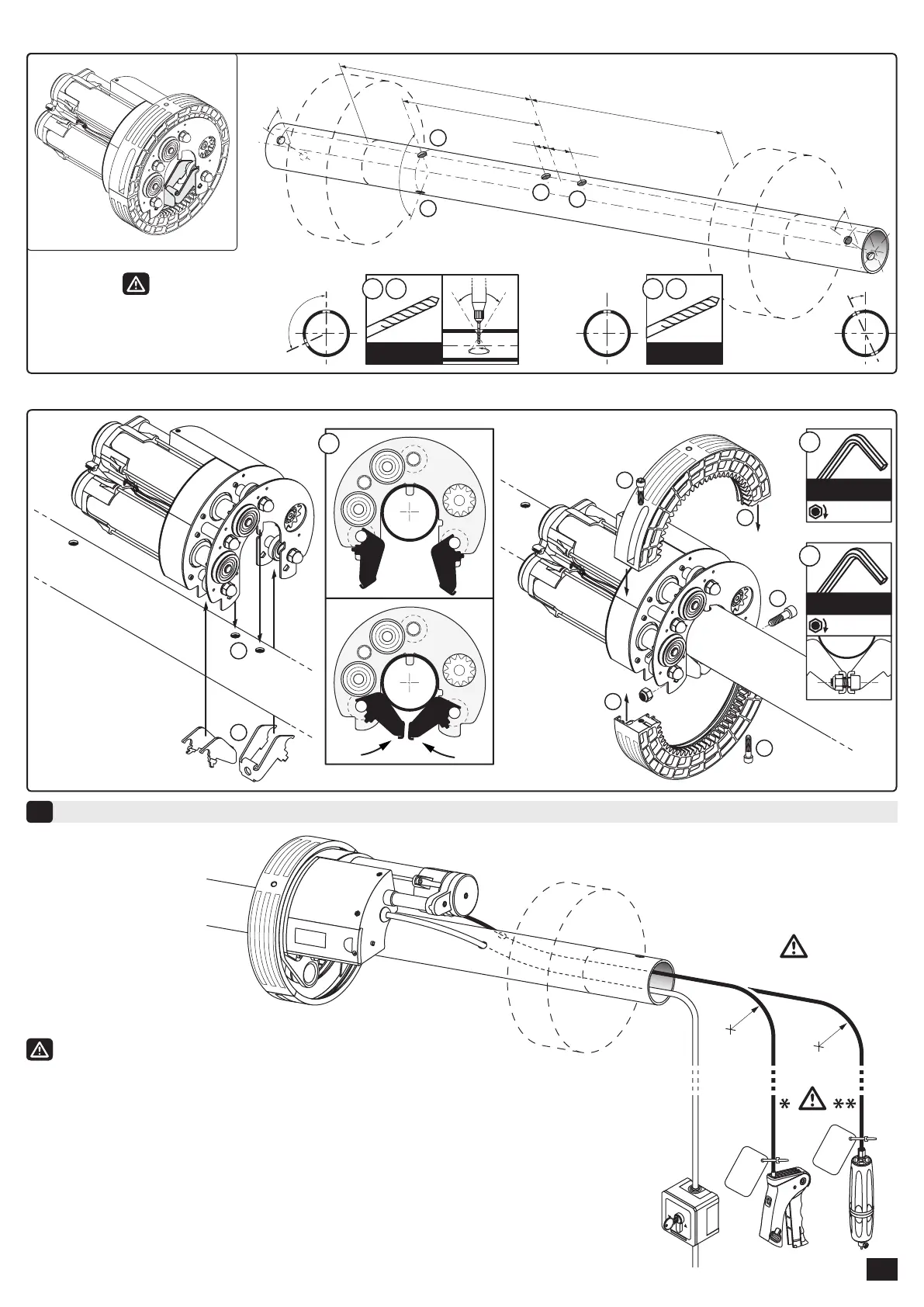

3.3 - Προετοιμασία άξονα για μοτέρ με στερέωση σφικτήρα με σιαγόνες
3.4 - Εφαρμογή μοτέρ στον άξονα με στερέωση σφικτήρα με σιαγόνες (1 > 5)
3/4
r
r
r = 150 mm min.
Συμβουλή τοποθέτησης :
- Αφαιρέστε τα γρέζια και αιχμηρά υπολλείματα από τον σωλήνα.
- Εξάγετε παράλληλα τα καλώδια της αποσύμπλεξης και του μοτέρ.
- Βεβαιωθείτε ότι τα καλώδια δεν εμποδίζουν την κίνηση της ψάθας. (Απομακρύνεται τα
καλώδια από την περιοχή του ανοίγματος)
- Επιτρέψτε την ομαλή κύρτωση του καλωδίου (ελάχιστη ακτίνα 150 mm) για την αποφυγή
οποιασδήποτε παρακώλυσης.
- Συναρμολόγηση χερουλιού αποσύμπλεξης: Βλέπε οδηγίες που συνοδεύουν τη συσκευασία.
- Ελάχιστο μήκος προστατευτικού καλωδίου αποσύμπλεξης σε περίπτωση που το
κοντύνουμε :
*
4,5 m /
**
Χωρις περιορισμο.
