Χρήση
8

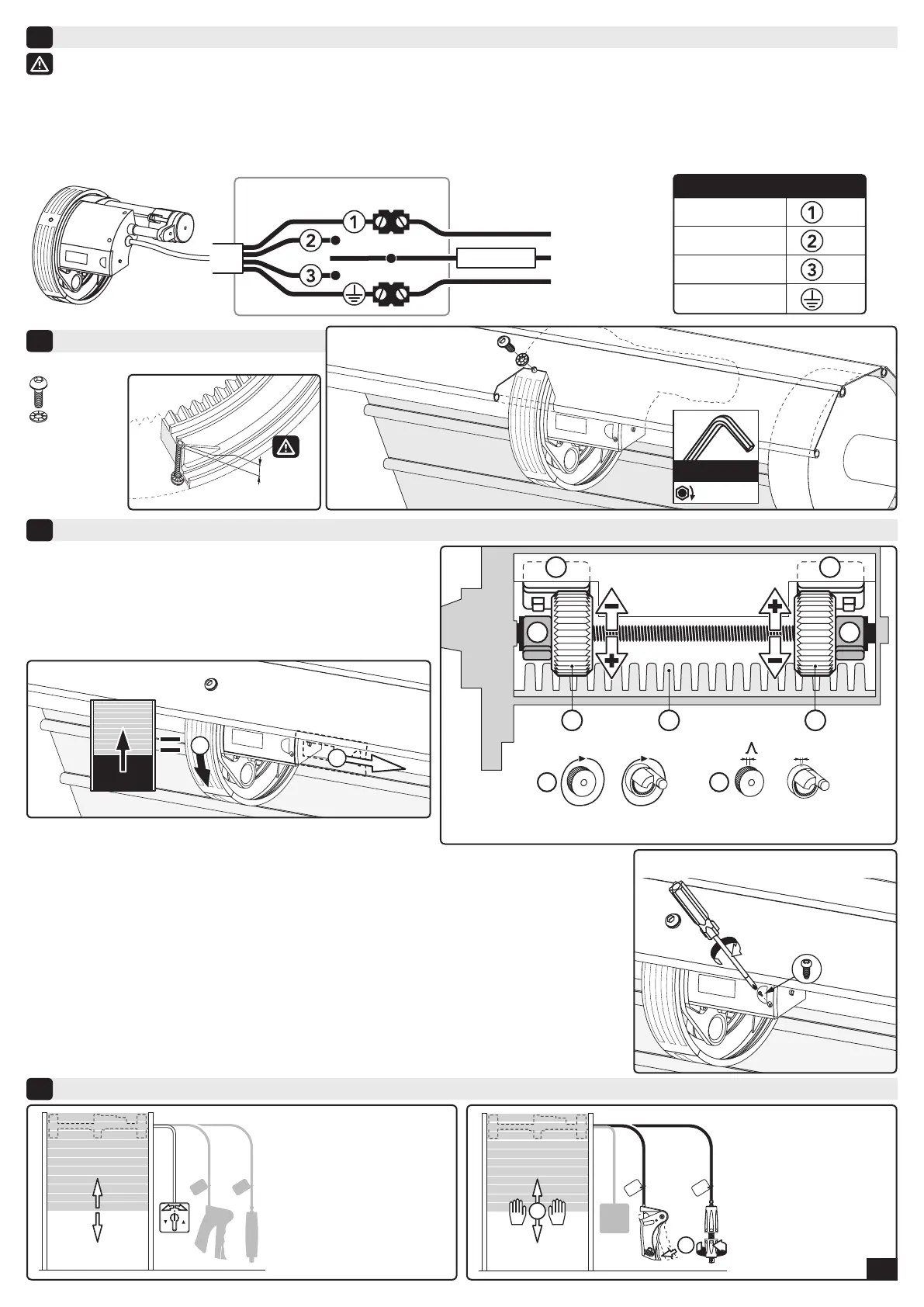

Διάγραμμα συνδεσμολογίας (για όλους τους τύπους Centris)
5
Συνδέοντας την ψάθα
6
Ρύθμιση τερματικών ορίων (για όλους τους τύπους Centris)
7
- Η ηλεκτροδότηση του μηχανισμού πρέπει να πληρεί τους νόμους και κανονισμούς ασφάλειας που διέπουν την χώρα χρήσης.
- Τοποθετείστε διπολικό ασφαλοδιακόπτη αυτόματης απόζευξης με ελάχιστο διάφραγμα αποστάσεως 3 mm. (EN60335-1 Ευρωπαϊκή
οδηγία).
- Δ ιακόψτε την παροχή πριν την οποιαδήποτε εργασία και συνδεσμολογία. Τροφοδοτείστε την εγκατάσταση και ελέγξτε την περιστροφή
κατεύθυνσης του μοτέρ. Αν δεν είναι η επιθυμητή, διακόψτε την παροχή και αντιστρέψτε τα καλώδια στον διακόπτη (καφέ και μαύρο).
Τροφοδοτείστε και ελέγξτε ξανά.
- Η λειτουργία ελέγχου 'dead man' μπορεί να γίνει μόνο με διακόπτη πιεζόμενου πλήκτρου τύπου μπουτόν σχεδιασμένο για ρολά.
(για όλους τους τύπους Centris)
230V - 50Hz
ΔΙΑΚΟΠΤΗΣ ΜΠΟΥΤΟΝ
PE (Γείωση)
L (Φάση)
N (Ουδέτερος)
16A FUSE
230V - 50Hz
Πράσινο / κίτρινο PE
Μπλέ N
Καφέ L1
Μαύρο L2
30 N.m ±3
8 mm
b
c
d i
e
f
g
=
=
12,5°
x 5
AB
x 1
7.1 - Αναγνώριση των τερματικών ορίων
Α - 5 περιστροφές της ρόδας = 1 περιστροφή της στεφάνης του μοτέρ.
Β - 1 βήμα της ρόδας = 2,5° μοίρες περιστροφής της στεφάνης του μοτέρ.
a - Σύρατε το κάλυμμα του πίνακα ορίων
b & c - Αποσπώμενοι βοηθητικοί δακτύλιοι ορίων.
d & e - Περιστροφική ρόδα ρύθμισης.
f & g - Μικροδιακόπτες ορίων.
h - Στεφάνη μοτέρ.
i - Οδοντωτός οδηγός.
7.2 - Ρυθμίσεις ορίων
- Κάτω τερματικό όριο:
1 - Δώστε εντολή καθόδου από τον διακόπτη και σταματήστε το ρολό στο επιθυμητό ΚΑΤΩ όριο.
2 - Αφαιρέστε το δεξί βοηθητικό δακτύλιο ορίων (c).
3 - Περιστρέψτε τη δεξιά ρόδα ρύθμισης (e) προς την κατεύθυνση "-" εως ότου ενεργοποιηθεί ο
μικροδιακόπτης (g). (Συμβουλή: μαρκάρετε τη ρόδα με ένα στυλό. Περίπου 2 περιστροφές).
- Άνω τερματικό όριο:
1 - Δώστε εντολή ανόδου από τον διακόπτη και σταματήστε το ρολό στο επιθυμητό ΑΝΩ όριο.
(Χαρακτηριστικός ήχος κλακ, κλακ...κλακ από τον οδοντωτό οδηγό i).
2 - Δώστε εντολή καθόδου εως ότου σταματήσει το ρολό στο κάτω όριο.
3 - Αφαιρέστε το αριστερό βοηθητικό δακτύλιο ορίων (b).
4 - Περιστρέψτε τη δεξιά ρόδα ρύθμισης (d) προς την κατεύθυνση "-" εως ότου ενεργοποιηθεί ο
μικροδιακόπτης (f). (Συμβουλή: μαρκάρετε τη ρόδα με ένα στυλό. Περίπου 2 περιστροφές)
Μετακινήστε το ρολό πάνω και κάτω για να ελέγξετε τα τερματικά όρια διαδρομής. Αν θεωρηθεί απαραίτητο,
περιστρέψτε τις ρόδες ρύθμισης προς το "-" για να μειώσετε την διαδρομή του ρολού ή προς το "+" για να
αυξήσετε την διαδρομή του ρολού.
a
h
7.2
βίδα CBL Z 3x12
CHC M10 ZnBl
JZC10 ZnBl
2 mm
max.
1
2
- Ηλεκτρικά με
κλειδοδιακόπτη.
- Χειροκίνητα χάρη
του συστήματος
αποσύμπλεξης.
