batterie 12V - 2.2Ah réf : 9014734
T3.5 DC EHz
!
- Durant les opérations de ce chapître (§3), ne pas travailler sur plusieurs moteurs simultanément.

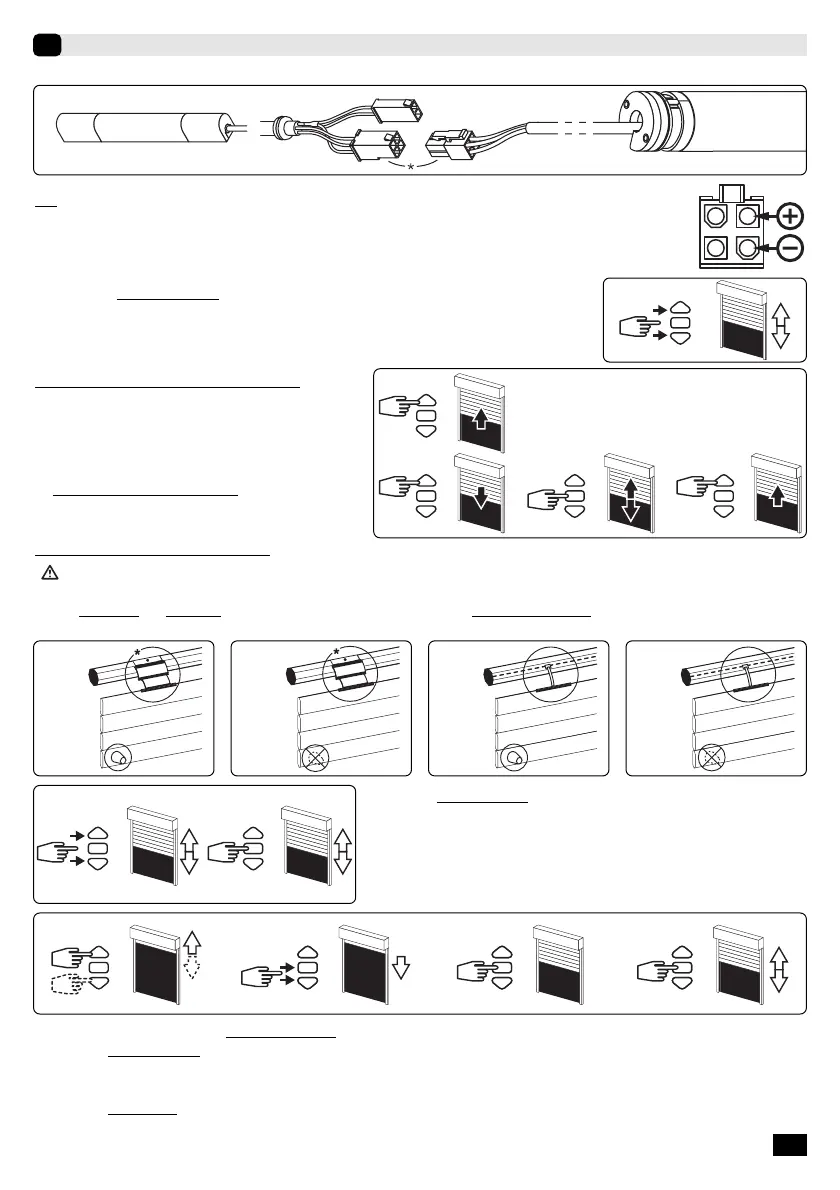

Réglage des fins de course
3
3.1
a- Connecter l’alimentation du moteur.
*
Pour plus d’informations sur les caractéristiques des alimentations à utiliser, consulter le
cahier technique SIMU® réf.:5057753
b- Appuyer simultanément
sur les touches “montée” et “descente” d’un émet-
teur Hz. Le moteur effectue une rotation de 0,5 seconde dans un sens puis
dans l’autre. Cet émetteur commande maintenant le moteur en mode
instable. Passer à l’étape 3.2.
>>
OK >> 3.3
>> >> >>
3s
>>>>
3.2 - Configuration du sens de rotation
Appuyer sur la touche “montée” de l’émetteur :
a- Si l’axe tourne dans le sens “montée”, passer à
l’étape 3.3.
b- Si l’axe tourne dans le sens “descente”, inverser le
sens de rotation en appuyant sur la touche “stop”
pendant au moins 3 secondes. Le moteur confirme
la modification par une rotation de 0,5 seconde
dans un sens puis dans l’autre. Passer à l’étape 3.3.
3.3 -
Réglage des fins de course
Le réglage des fins de course du moteur T3.5DC EHz s’effectue de 4 façons différentes en fonc-
tion des paramètres suivants :
- Présence ou absence
de butées sur la lame finale, liaison souple ou rigide*
entre l’axe d’enroulement et
le tablier.
1- Appuyer simultanément sur les touches “montée” et “descente” de
l’émetteur Hz. Le moteur effectue une rotation de 0,5 seconde dans
un sens puis dans l’autre.
2- Appuyer sur la touche “stop”pendant 2 s. le moteur effectue une
rotation de 0,5 s. dans un sens puis dans l’autre. L’opération est ter-
minée. Passer au §4.
B
1- Positionner le moteur sur le point d’arrêt haut souhaité à l’aide des touches “montée” et “descente”.
2- Appuyer simultanément sur les touches “stop” et “descente” pour mémoriser le point d’arrêt haut. Le moteur se met
automatiquement en rotation en descente.
3- Appuyer sur la touche “stop” pour immobiliser le moteur.
4- Appuyer 2 secondes sur la touche “stop” pour valider le réglage, le moteur effectue une rotation de 0,5 seconde dans
un sens puis dans l’autre. L’opération est terminée. Passer au §4.
