Form ZCE879 7 Date 2023October3/A
BESTIMMUNGSGEMÄSSER GEBRAUCH
Dieser Winkelschleifer ist für die Verwendung mit harzgebundenen, vertieften Schleifscheiben mit einer zulässigen Drehzahl von mehr als 12.000 U/min
ausgelegt. Das Werkzeug ist für leichtes Schleifen und Abrichten von Schweißnähten usw. vorgesehen, jedoch nicht zum Trennen. Die Schleifmaschine darf
keinesfalls verwendet werden, wenn kein Schutz für die Schleifscheibe (Scheibenschutz) angebracht ist.
DRUCKLUFTVERSORGUNG
Die Leistung und Lebensdauer dieses Werkzeugs hängt von der ordnungsgemäßen Versorgung mit sauberer, trockener Druckluft mit maximal 6,2 Bar
(90 PSI) ab. Empfohlen wird der Einsatz eines Druckluftleitungsfilters, Druckminderers und Ölers. Vor dem Anschluss des Werkzeugs blasen Sie die
Druckluftleitung aus, um Wasser und Schmutz aus der Leitung zu entfernen.
SCHLAUCH UND SCHLAUCHANSCHLÜSSE
Empfohlen wird ein Druckluft-Versorgungsschlauch mit einem Innendurchmesser von 3/8” (10 mm). Wenn ein Verlängerungsschlauch erforderlich ist, muss
dieser einen Innendurchmesser von 1/2” (13 mm) aufweisen. Der Innendurchmesser von Kupplungen muss mindestens 3/8” (10 mm) betragen.
SCHMIERUNG
Alle Modelle können ohne Druckluftleitungsschmierung betrieben werden. Der Betrieb des Werkzeugs ohne Druckluftleitungsschmierung kann jedoch die
Werkzeugleistung und die Flügellebensdauer reduzieren. Wenn keine Druckluftleitungsschmierung erfolgt, wird zur Steigerung der Leistung eine tägliche
Schmierung des Werkzeugs vor der Benutzung empfohlen. Träufeln Sie 2 bis 4 Tropfen Druckluftmotoröl ein und lassen Sie das Werkzeug für 10 bis 20
Sekunden laufen, um das Öl im Werkzeug zu verteilen. Um eine maximale Leistung und Lebensdauer des Werkzeugs zu erzielen, wird ein Druckluftleitungs-
Öler empfohlen, der so eingestellt ist, dass 2 Tropfen pro Minute geliefert werden. Empfohlen wird das SIOUX-Motoröl Nr. 288.
Bei Winkelformschleifern
Schmieren Sie die Winkelkopfbaugruppe nach jeweils 8 Betriebsstunden durch 2-maliges Einspritzen des Fetts SIOUX #1232A.
WARTUNG
Wasser, Staub und andere Fremdstoffe können Rost und das Verkleben des Flügels verursachen. Wenn das Werkzeug für einen längeren Zeitraum nicht genutzt wird,
träufeln Sie ein paar Tropfen Öl in das Werkzeug und lassen Sie es für 10 Sekunden laufen. Hierdurch werden Fremdstoffe entfernt und die Rostbildung vermindert.
BEDIENUNG
Das Werkzeug ist mit einer Sicherheitsverriegelung ausgestattet, um einem versehentlichen Starten vorzubeugen. Die Drehzahl des Werkzeugs können Sie mit
einem Regler einstellen, der sich gegenüber dem Fingerstarter befindet.
MONTIEREN VON SCHLEIFSCHEIBEN
Platzieren Sie den Schleifscheibenträger und die Schleifscheibe auf die Spindel. Setzen Sie den Schleifscheibenhalter auf die Spindel. Ziehen Sie den
Schleifscheibenhalter mit dem mitgelieferten Spezialschlüssel an, während Sie die Spindel mit dem mitgelieferten Maulschlüssel halten. Ziehen Sie den
Schleifscheibenhalter mit maximal 13,6 Nm (120 in-lb) an.
ENTFERNEN VON SCHLEIFSCHEIBEN
Lösen Sie den Schleifscheibenhalter und nehmen Sie die Schleifscheibe ab.
TECHNISCHE DATEN
• Empfohlener Luftdruck 90 psig (620 kPa)
• Luftverbrauch. 33 cfm (23,6 scfm)
• Lufteinlass-Gewindegröße 1/4-18 NPT
• Empfohlene Schlauchgröße 3/8" (10 mm)
WARNUNG
Trennen Sie das Werkzeug von der Druckluftversorgung, bevor Sie die Schleifscheibe anbringen oder demontieren oder
Einstellungen vornehmen.
Technische Daten bei 6,2 bar bzw. 620 kPa
Katalog
Nr.
PS
hp
(kW)
Freilaufge-
schwindigkeit
RPM
Länge
in
(mm)
Gewicht
lb
(kg)
Lärm* (Nach ISO 15744 getestet)
Schwingungsemission*
(Nach ISO 28927-12:2012
getestet)
Lärmdruck-
pegel (dBA)
Ungewissheit
(dBA)
Lärmleistung-
spegel (dBA)
Ungewissheit
(dBA)
Vibrationspegel
m/s
2
Ungewissheit
m/s
2
5268C
0,85
(0,63)
12.000
10,0
(254)
3,9
(1,7)
82,2 3,0 93,2 3,0 5,82 1,92

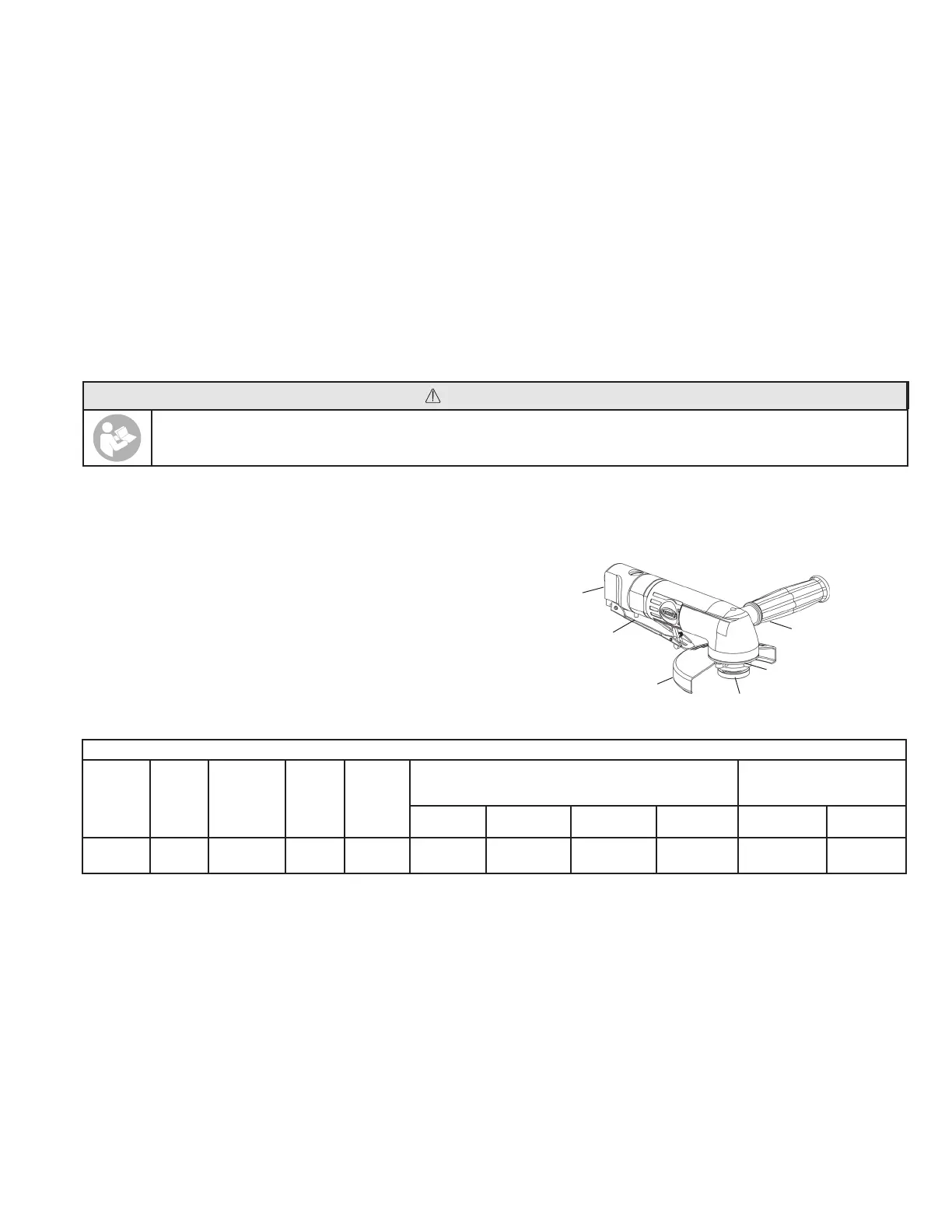

Einlassbuchse
Schutzvorrichtung
Schleifscheibenträger
Auslöser
Schleifscheibenhalter
Seitengriff
