TEILELISTE
Teil Nr. Bezeichnung Menge
74 C-Clip Ø17 2
75 Lager 6203 2
76 Sensorhalterung 1
77 Feder 1
78 Sechskantmutter M6 2
79 Sechskantschraube M6*25 1
80 Achse für Schwungrad 1
81 C-Clip Ø12 2
82 Lager 6001 2
83 Schwungrad 1
84 Inbusschraube M6*15 4
85 Magnetset 1
86 Sensormagnet 1
87 Keilriemen 1
88 Mutter M8 2
89 Schraube M8*55 1
90 Unterlegscheibe Ø8*Ø17 1
Benötigte Kleinteile
Die folgenden Kleinteile benötigen Sie für den Geräteaufbau. Prüfen Sie anhand der Liste, ob alle
Teile vorhanden sind.

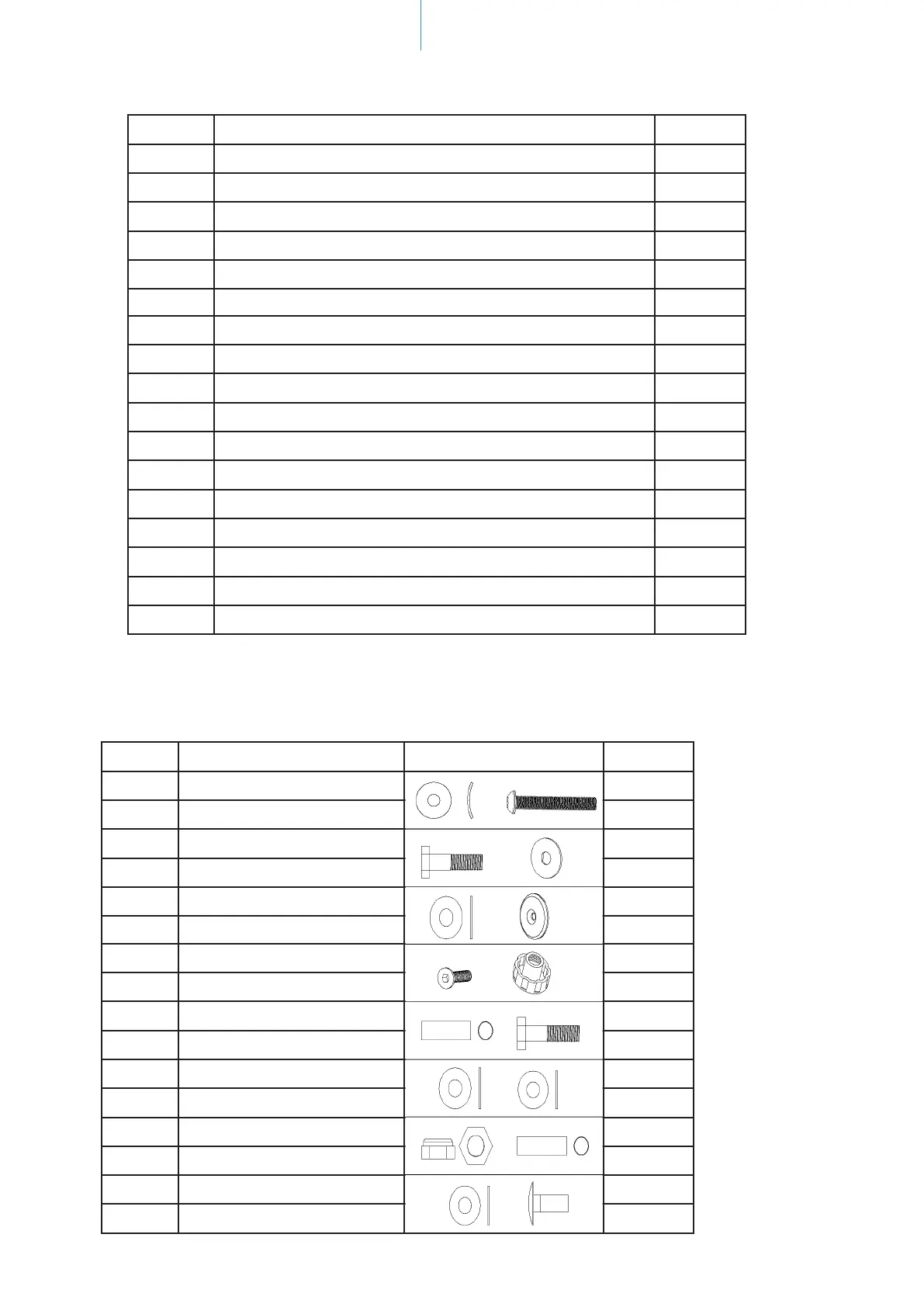

Teil Nr. Bezeichnung Zeichnung Menge
3 Wellscheibe Ø8*Ø20*1,5 10
4 Schraube M8*16 14
6 Sechskantschraube M8*45
4
9 Unterlegscheibe Typ D Ø50
2
10 Unterlegscheibe Ø8*Ø20
2
11 Abdeckung Ø50
2
12 Inbusschraube M8*20
2
13 Feststeller
4
14 Hülse
2
15 Sechskantschraube M10
2
16 Unterlegscheibe Ø50
2
17 Unterlegscheibe Ø10*Ø22
2
18 Mutter M10
2
23 Abstandhalter für Pedal
4
24 Unterlegscheibe Ø8*Ø17
4
34 Schraube Ø8*20
4
