Pour réduire le risque de blessure, il ne
faut jamais brancher la fiche sur une
p
rise d’alimentation avant d’avoir terminé toutes les étapes
d’assemblage.

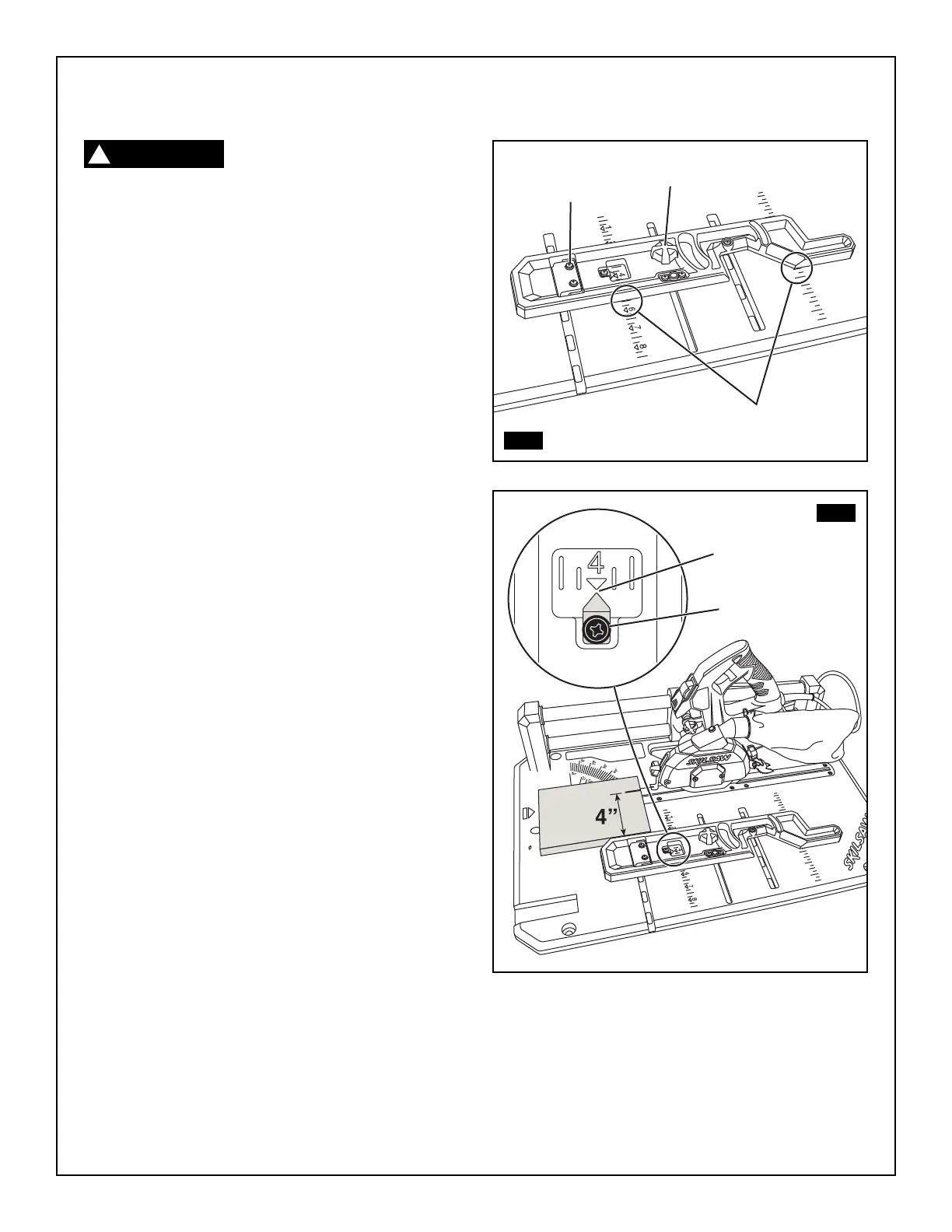

Alignement du guide de sciage en long
Voir figure 1.
1. Desserrez le bouton de blocage du guide
2. À l’aide d’un tournevis Phillips, desserrez les vis de la plaque
d’alignement du guide.
3. Réglez le guide de manière à ce qu’il soit aligné sur deux marques
qui se correspondent.
4. Serrez le bouton de blocage du guide.
5. Resserrez les deux vis de la plaque d’alignement du guide.
Réglage de l’aiguille du guide de sciage en long
Voir figure 2.
Pour refendre, on détermine la distance entre le guide et la lame en
mettant l’aiguille en face de la valeur désirée de l’échelle.
Pour régler l’aiguille du guide de sciage en long :
1. Desserrez le bouton de blocage du guide.
2. Faites coulisser le guide pour l’amener à une distance donnée
(par exemple 4 po).
3. Serrez le bouton de blocage du guide.
4. En vous servant d’une petite chute de bois, faites une petite coupe.
5. Mesurez votre coupe. Au besoin, ajustez le guide jusqu’a ce vous
obteniez la largeur désirée (4 po).
6. Desserrez la vis de réglage de l’aiguille
7. Mettez l’aiguille en face de la marque de l’échelle (4 po).
8. Resserrez la vis de réglage de l’aiguille.
FIG. 1
FIG. 2
Alignez le guide
sur les marques
Vis de la plaque
d’alignement du guide
Bouton de blocage
du guide
Mettez l’aiguille en
face de la marque
Vis de réglage
de l’aiguille
Assemblage et réglages
AVERTISSEMENT
!
