Skil 4232 - Description Fonctionnelle Et Spécifications

-17-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Scie sauteuse
Numéro de modèle 4232
Action de la lame Standard
Longueur de la course 19 mm
Capacites maximales
Bois 55 mm
Aluminum 6 mm
Acier 3 mm
1 mm = 0,039 po.
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

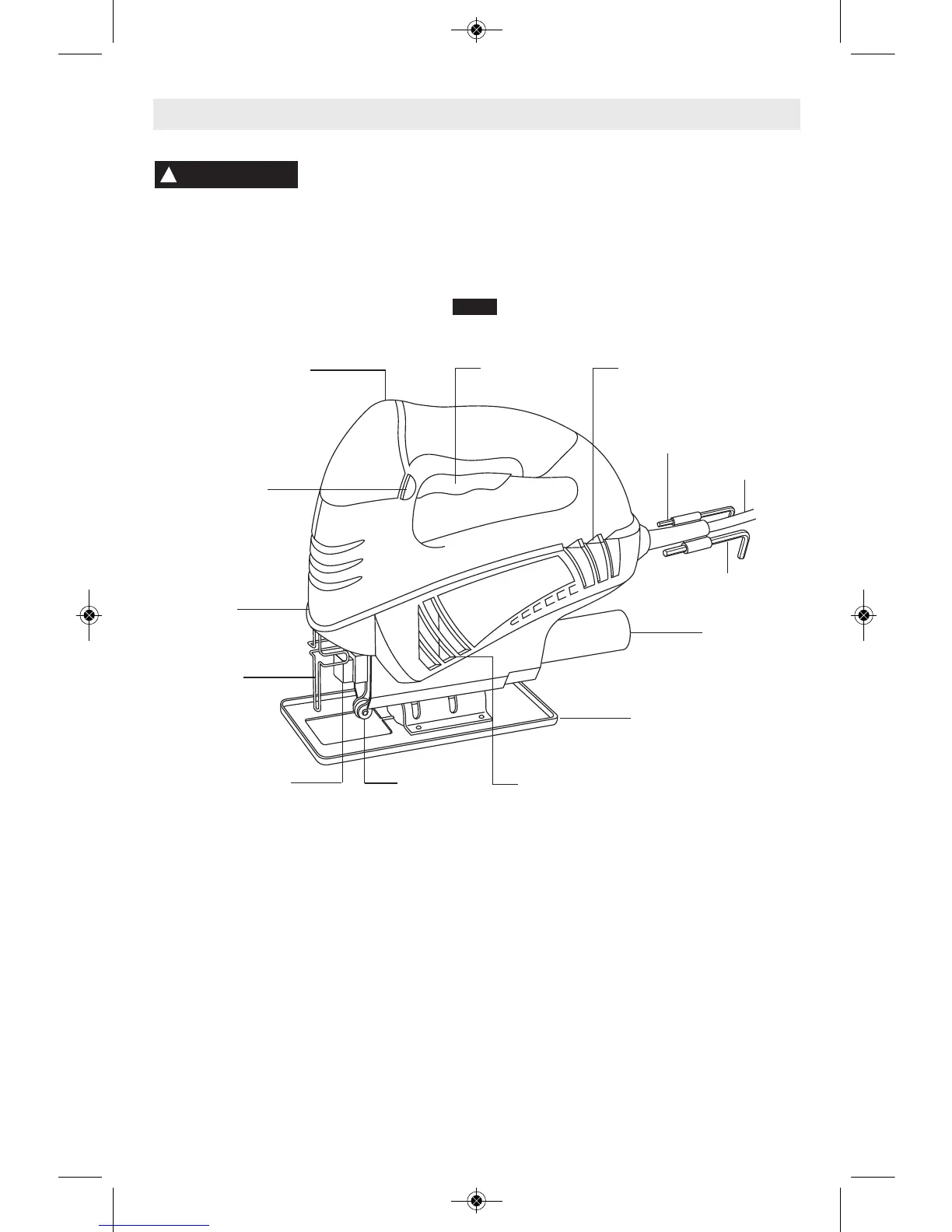

FIG. 1
CORDON
PRISES
D’AIR
PORTE-
LAME
DESSUS
DUCARTER AVANT
SEMELLE
GÂCHETTE DE
COMMANDE
CARTER
D’ENGRENAGES
ROULEAU DE
GUIDAGE
BOUTON DE
BLOCAGE
EN MARCHE
ORIFICE DE
DÉPOUSSIÉRAGE
GARDE DE
DOIGT
CLÉ HEXAGONALE
DE 3 MM
PRISES D’AIR
CLÉ
HEXAGONALE
DE 2,5 MM
