-28-
Ensamblaje
INTERRUPTOR GATILLO “ON/OFF”
(DE ENCENDIDO Y APAGADO)
Para encender la herramienta (posición “ON”), apriete el
interruptor gatillo. Para apagar la herramienta (posición
“OFF”), suelte el interruptor gatillo que está accionado
por resorte y volverá a la posición “OFF”
automáticamente.
BOTON DE "FIJACION EN ON"
El botón de "Fijación en ON", ubicado en el mango de la
herramienta, permite un funcionamiento continuo a CPM
máximas sin tener que mantener apretado el gatillo
(Fig. 1).
PARA FIJAR EL GATILLO EN LA POSICIÓN "ON": apriete
el gatillo, oprima el botón y suelte el gatillo.
PARA DESBLOQUEAR EL GATILLO: apriete el gatillo y
suéltelo sin oprimir el botón de "Fijación en ON".
Si se oprime continuamente el
botón de “Fijación en ON”, no se
puede soltar el gatillo.

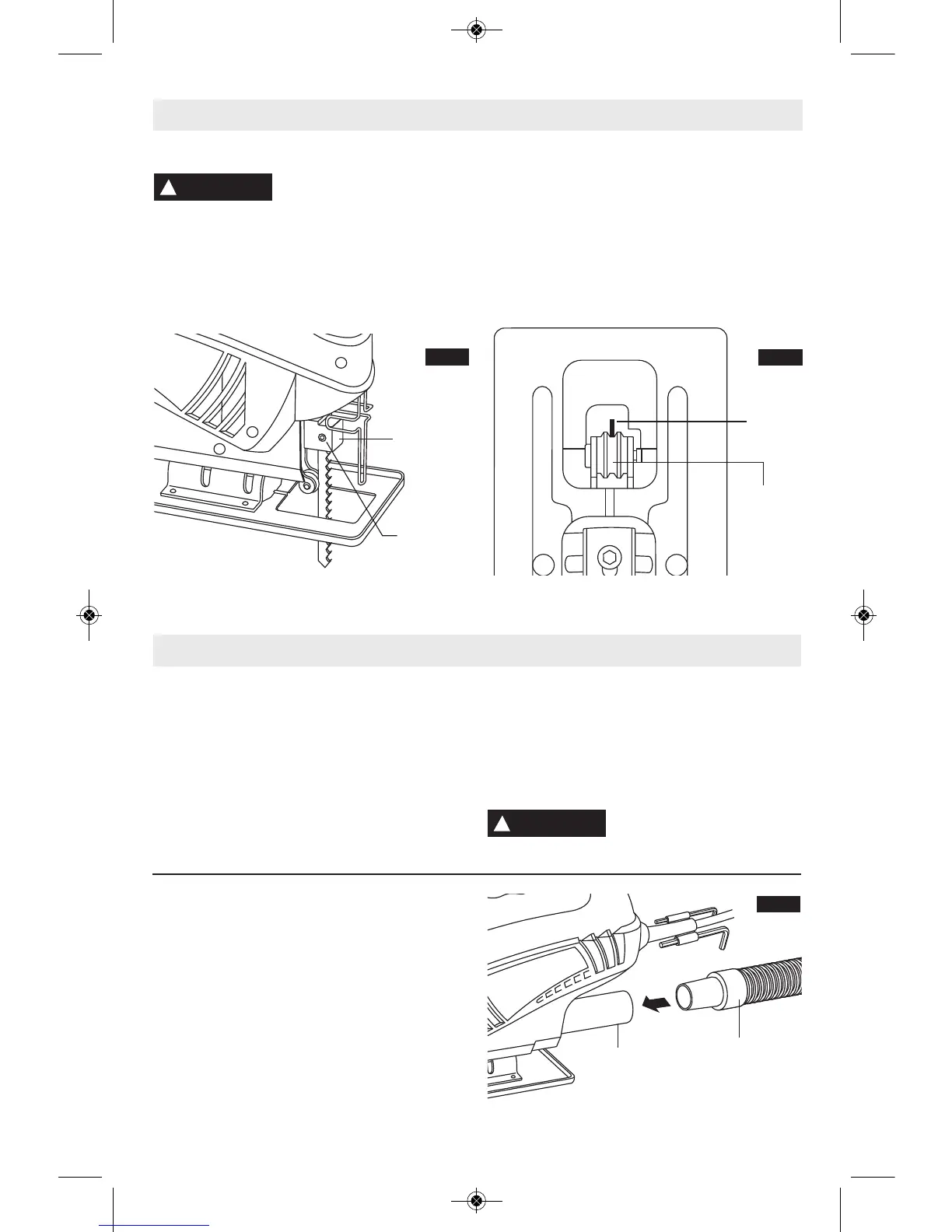

Colocación de la hoja
Para prevenir lesiones
personales, desconecte siempre
el enchufe de la fuente de energía antes de montar
piezas, realizar ajustes o cambiar hojas.
1. Afloje el tornillo de la hoja ubicado en un lado del
soporte de la hoja con la llave de 2,5 mm suministrada e
inserte la hoja hasta la profundidad máxima con los
dientes orientados en el sentido de corte, de la manera
que se muestra en la ilustración (Fig. 2).
Para utilizarse solamente con hojas de sierra caladora
con cuerpo en U.
Al introducir la hoja de sierra, la parte posterior de la
hoja debe descansar en la ranura del rodillo de guía
(Fig. 3).
2. Apriete firmemente el tornillo de la hoja ubicado en un
lado del soporte de la hoja con la llave de 2,5 mm
suministrada (Fig. 2).
Instrucciones de funcionamiento
ADVERTENCIA
!
SOPORTE
DE LA HOJA
TORNILLO DE
LA HOJA
FIG. 2
FIG. 3
HOJA
RODILLO
DE GUÍA
ADVERTENCIA
!
EXTRACCIÓN DE POLVO
La herramienta está equipada con un orificio para polvo
para la extracción de polvo. Para utilizar este dispositivo,
conecte una manguera de aspiración (accesorio
opcional) al orificio para polvo y conecte el extremo
opuesto de la manguera a una aspiradora de taller
(Fig. 4).
FIG. 4
ORIFICIO
PARA
POLVO
MANGUERA DE
ASPIRACIÓN
(accesorio opcional)
SM 2610023206 02-12:SM 2610023206 02-12.qxp 2/15/12 1:18 PM Page 28
