Skil 4232 - Consignes de Fonctionnement

-18-
Assemblage
GÂCHETTE DE COMMANDE MARCHE/ARRÊT
Pour mettre l’outil en marche, appuyez sur la gâchette.
Pour mettre l’outil à l’arrêt, relâchez la gâchette qui est à
ressort et reviendra automatiquement à la position
d’arrêt.
BOUTON DE BLOCAGE EN MARCHE
Le bouton de blocage en marche situé sur la poignée de
votre outil permet de faire tourner celui-ci à la vitesse
maximale sans avoir à tenir la gâchette (Fig.1).
POUR BLOQUER LA GÂCHETTE EN POSITION MARCHE
(ON) : enfoncez la gâchette, appuyez sur le bouton et
relâchez la gâchette.
POUR DÉBLOQUER LA GÂCHETTE : appuyez sur la
gâchette et relâchez-la sans appuyer sur le bouton de
blocage en marche.
Si l’utilisateur appuie
continuellement sur le
bouton de blocage en marche, la gâchette ne peut pas
être relâchée.

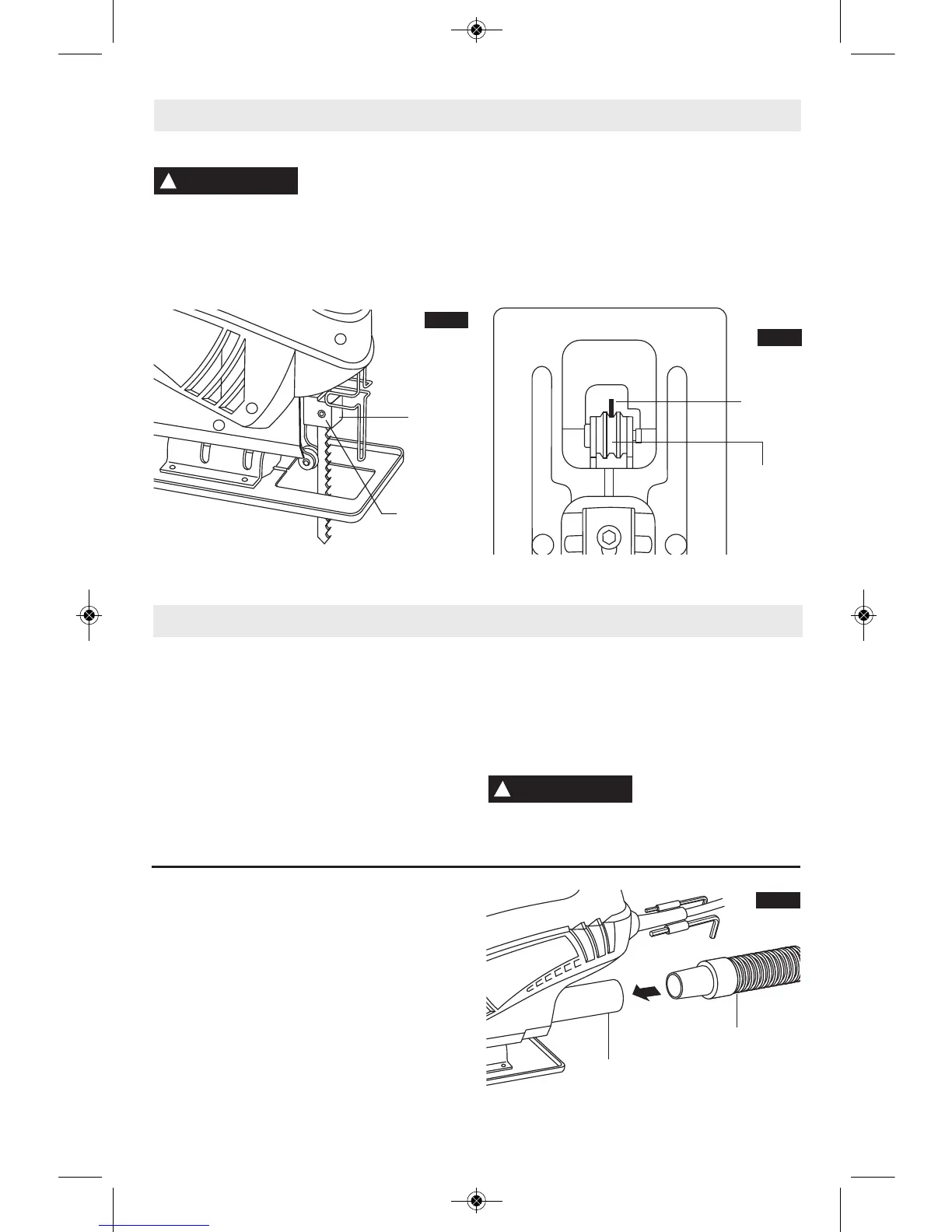

Pose de la lame
Pour éviter le risque de bles -
sure, débranchez toujours le
cordon de la source d’alimentation avant d’effectuer les
réparations et réglages ou de remplacer les lames.
1. Desserrez la vis de la lame dans le côté du porte-lame
au moyen de la clé de 2,5 mm fournie, et insérez la lame
à fond, avec les dents orientées dans le sens de la
coupe, comme illustré à la (Fig. 2).
S’utilise avec uniquement des lames de scie sauteuse à
queue en U.
Lorsque vous insérez la lame de la scie, le dos de la
lame doit reposer dans la rainure du rouleau de
guidage (Fig. 3).
2. Serrez fermement la vis de la lame sur le côté du
porte-lame au moyen de la clé de 2,5 mm fournie
(Fig. 2).
Consignes de fonctionnement
AVERTISSEMENT
!
AVERTISSEMENT
!
EXTRACTION DE LA POUSSIÈRE
Votre outil est muni d'un orifice de dépoussiérage
permettant l'extraction de la poussière. Pour utiliser cet
élément, attachez un tuyau d'aspiration flexible
(accessoire en option) à l'orifice de dépoussiérage et
raccordez l'extrémité opposée du tuyau flexible à un
aspirateur d'atelier (Fig. 4).
FIG. 4
TUYAU
D'ASPIRATION
FLEXIBLE
(accessoire en option)
ORIFICE DE
DÉPOUSSIÉRAGE
PORTE-
LAME
VIS DE
FIXATION
DE LA
LAME
FIG. 2
FIG. 3
LAME
ROULEAU
DE
GUIDAGE
