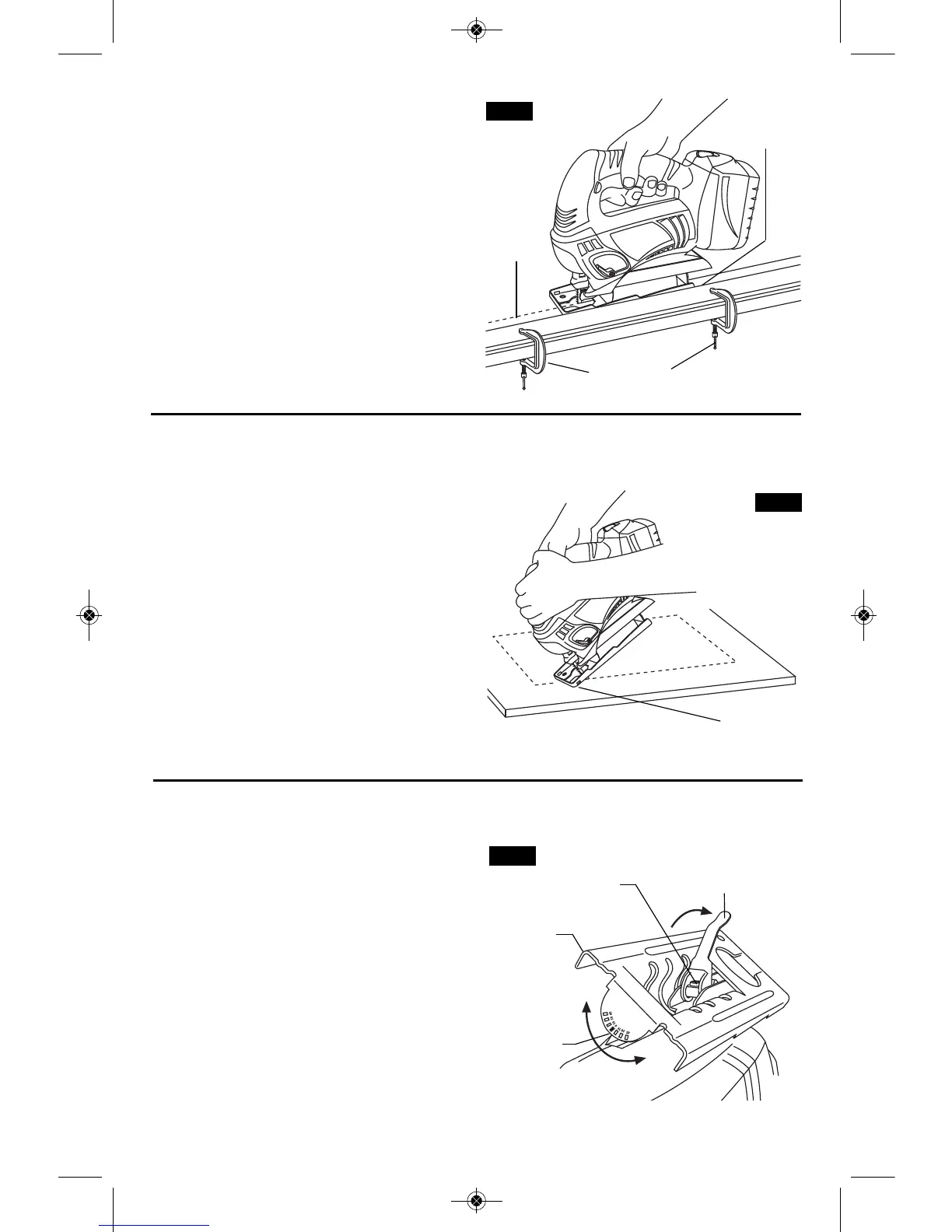

COUPE EN PLONGÉE
La coupe en plongée est utile et pratique pour pratiquer
des ouvertures grossières dans les matériaux plus
mous. Il n’est pas nécessaire de percer un trou pour une
coupe intérieure ou en guichet. Tracez les lignes de
l’ouverture, tenez fermement la scie, inclinez-la de sorte
que l’extrémité avant de sa semelle repose sur la pièce,
mais la lame suffisamment éloignée. Mettez le moteur en
marche, puis abaissez très graduellement la lame. Quand
elle touche à la pièce, con tinuez d’appuyer sur l’extrémité
avant de la semelle en ra bat tant lentement la scie comme
une charnière jusqu’à ce que la lame traverse le matériau
et que la semelle repose à plat sur la pièce. Ensuite,
continuez de scier dans la ligne. Nous ne
recommandons pas la coupe en plongée avec une lame
à chantourner (Fig. 10).
Pour exécuter des coins bien carrés, coupez jusqu’au
coin, puis reculez légèrement avant de contourner.
N'essayez pas de pratiquer la coupe en plongée dans
des matériaux durs tels que l'acier.
EXTRÉMITÉ
AVANT DE
LA SEMELLE
FIG. 10
SCIAGE AVEC GUIDE DE COUPE
Utilisez toujours une lame de coupe grossière, si
possible. Fixez un guide à la pièce, parallèle à la ligne de
coupe et au ras du côté de la semelle de la scie. (Soit
que vous traciez la ligne de coupe, puis placiez le guide
parallèle à la distance entre la lame et le côté de la
semelle ou que vous fassiez une marque au ras la
semelle, puis fixiez le guide sur la marque, parallèle à la
ligne de coupe (Fig. 9).
En sciant, maintenez le côté de la semelle de la scie bien
appuyé contre le guide et à plat sur la pièce (Fig. 9).
LIGNE DE
COUPE
S
EMELLE
APPUYÉE
CONTRE GUIDE
SERRE-JOINTS
FIG. 9
COUPE BISEAUTÉE OU OBLIQUE
Débranchez le bloc-pile de l'outil et démontez la lame.
La semelle peut être réglée pour scier à n’importe quel
angle entre 0° et 45° et elle est munie de crans
permettant de la régler rapidement à 0°, 15°, 30° et 45°.
RÉGLAGE : Soulevez le levier de réglage de la semelle
situé sous celle-ci comme indiqué, déplacez légèrement
la semelle vers l’arrière pour la dégager de la languette
de blocage (Fig. 11).
Placez la semelle à l’angle désiré et ensuite poussez-la
vers l’avant pour engrener la languette de blocage puis
abaissez le levier de réglage pour bloquer la semelle en
position. Après avoir réglé la semelle faites un essai de
sciage pour vérifier que l’angle est correct. (Fig. 11).
Remarque : Si la semelle venait à se desserrer, vous
pouvez resserrer la vis située sur le levier de réglage de
la semelle à l’aide d’un tournevis et ensuite re-régler le
levier de réglage de la semelle.
LEVIER DE
RÉGLAGE DE LA
SEMELLE
LANGUETTE
DE BLOCAGE
VIS
SEMELLE
FIG. 11
