GUIDE DE REFENTE ET DE COUPE CIRCULAIRE
Cet accessoire est disponible moyennant supplément de
prix. Il permet d’exécuter des coupes rectilignes et cir -
culaires précises en rapidité (Fig. 12).

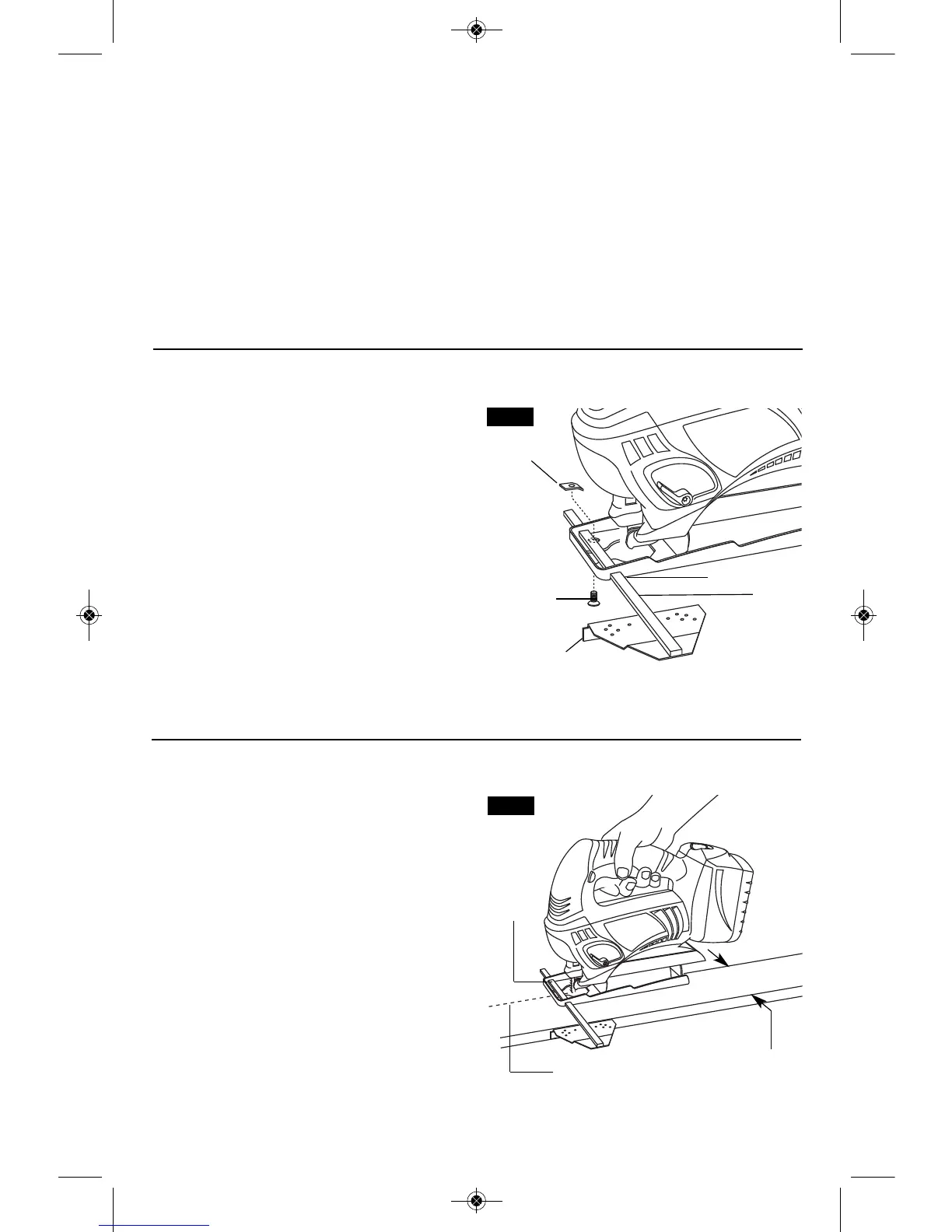

ASSEMBLAGE DU GUIDE DE REFENTE
1. Insérez la barre du guide de refente dans les fentes
pré vues à cet effet dans les côtés de la semelle, le guide
de bord orienté vers le BAS (Fig. 12).
2. Introduisez la vis de serrage depuis le dessous de
la semelle à travers le trou fileté dans le serre-joint
sur le côté gauche de la semelle, et serrez fermement
la vis de serrage à l'aide d'un tournevis, pour bloquer
la barre du guide de refente en place.
COUPE RECTILIGNE
Quand le guide de refente est en place, mesurez la
distance entre le bord de la pièce et la ligne de coupe et
réglez le guide à la même largeur et serrez fermement la
vis (Fig. 13).
PIED DE BORD
INVERSÉ
BARRE
VIS DE
SERRAGE
FENTE
SERRE-JOINT
LARGEUR
DÉSIRÉE
VIS DE
SERRAGE
LIGNE DE COUPE
FIG. 12
FIG. 13
-30-
COUPE DANS LES MÉTAUX
Prenez bien soin d’assujettir le matériau avec des serres.
De même, déplacez la scie lentement. Choisissez les
vitesses lentes. Évitez de tordre, plier ou forcer la lame.
Si la scie saute ou rebondit, utilisez une lame dont les
dents sont plus fines. Si la lame semble s’empâter dans
le métal doux, utilisez-en une à dents plus grosses.
Traitez la lame à la cire de coupe, si disponible, ou au
kéro sène pour faciliter le sciage dans l’aluminium, ou à
l’huile de coupe dans l’acier. Le métal mince devrait être
placé entre deux pièces de bois ou fermement assujetti
de bois (bois par-dessus le métal). Tracez le dessin ou la
ligne de coupe sur la pièce de bois supérieure.
Pour le sciage d’extrusion d’aluminium ou de fer angle,
assujettissez la pièce dans un étau et sciez près des
mâchoires.
Pour le sciage dans les tuyaux de diamètre plus grand
que la profondeur de la lame, taillez à travers la paroi du
tuyau, puis insérez la lame dans le trait de scie et tournez
graduellement le tuyau en sciant.
