Skil 9296 - Descripción Funcional y Especificaciones; Amoladora Angular

-37-
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
NOTA: Para obtener las especificaciones de la
herramienta, consulte la placa del fabricante
colocada en la herramienta.
La velocidad nominal del accesorio debe ser
igual o mayor que la velocidad nominal de la
herramienta. No exceda el diámetro de rueda
recomendado.
ADVERTENCIA
!
Modelo número 9296
Máx. diámetro de muela 4 1/2" (115mm)
Rosca del husillo 5/8"-11 GNU
Máx. rueda con rayos de alambre 4" de diám.
Máx. escobilla acopada de alambre 3" de diám.
Máx. disco de lijar 4 1/2" de diám.
Amoladora angular

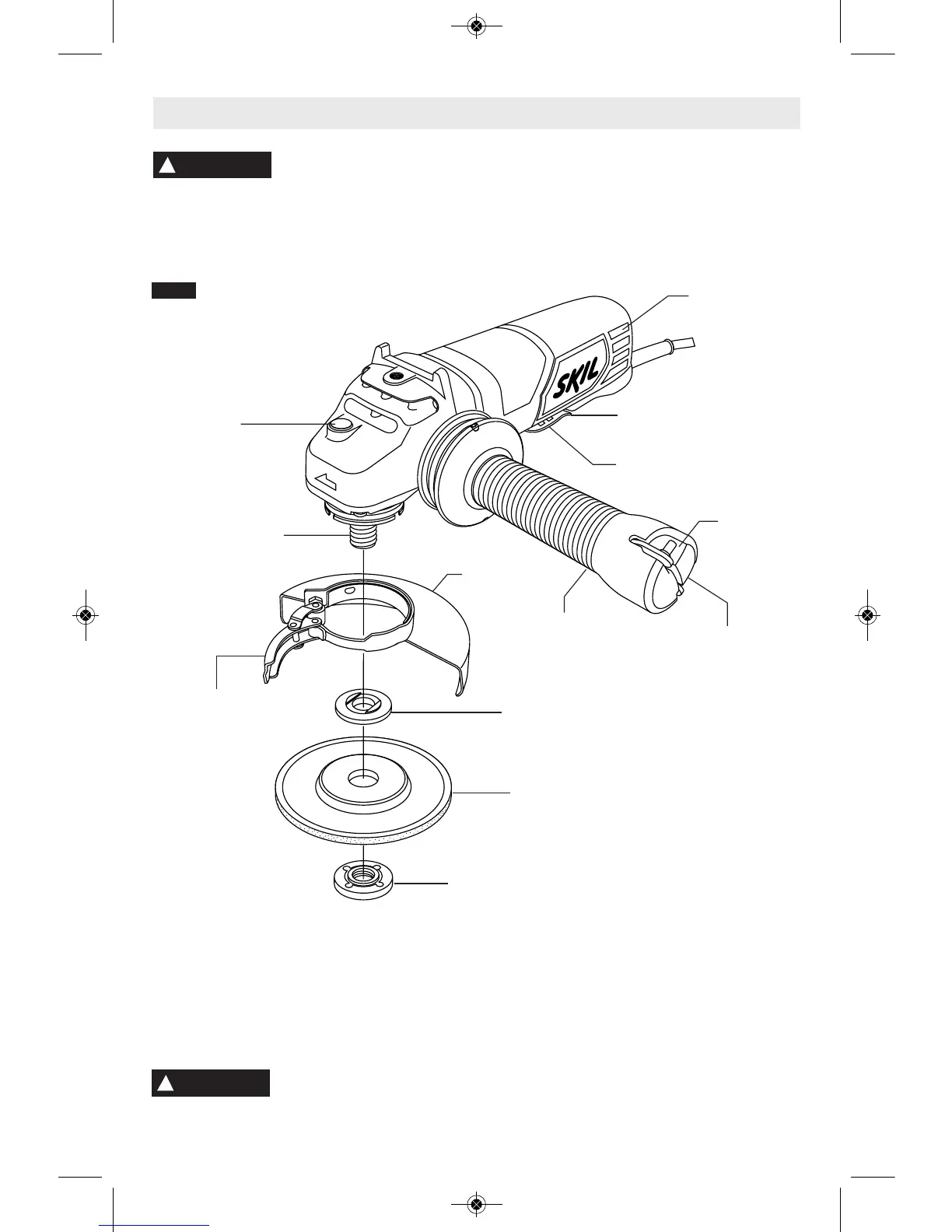

RUEDA DE
AMOLAR DE
DISCO
PESTILLO DE
SUELTA/FIJACIÓN
DEL PROTECTOR
PROTECTOR
DE LA MUELA
ABERTURAS DE
VENTILACIÓN
CIERRE DEL
HUSILLO
TUERCA DE FIJACION
PESTAÑA
DE SOPORTE
HUSILLO
FIG. 1
COMPARTIMIENTO
DE ALMACENAMIENTO
DE LA LLAVE
No utilice ruedas de corte tipo 1, 1A (ISO41) y 27A, ruedas acopadas tipo 11, ruedas de
aletas tipo 28 y 29 o ruedas / hojas de diamante.
ADVERTENCIA
!
MANGO LATERAL DE
CONTROL DE LA
VIBRACIÓN
INTERRUPTOR DE PALETA
PALANCA DE SUELTA DEL
INTERRUPTOR DE FIJACIÓN
EN "OFF" (APAGADO)
LLAVE DE
TUERCA
AJUSTABLE
