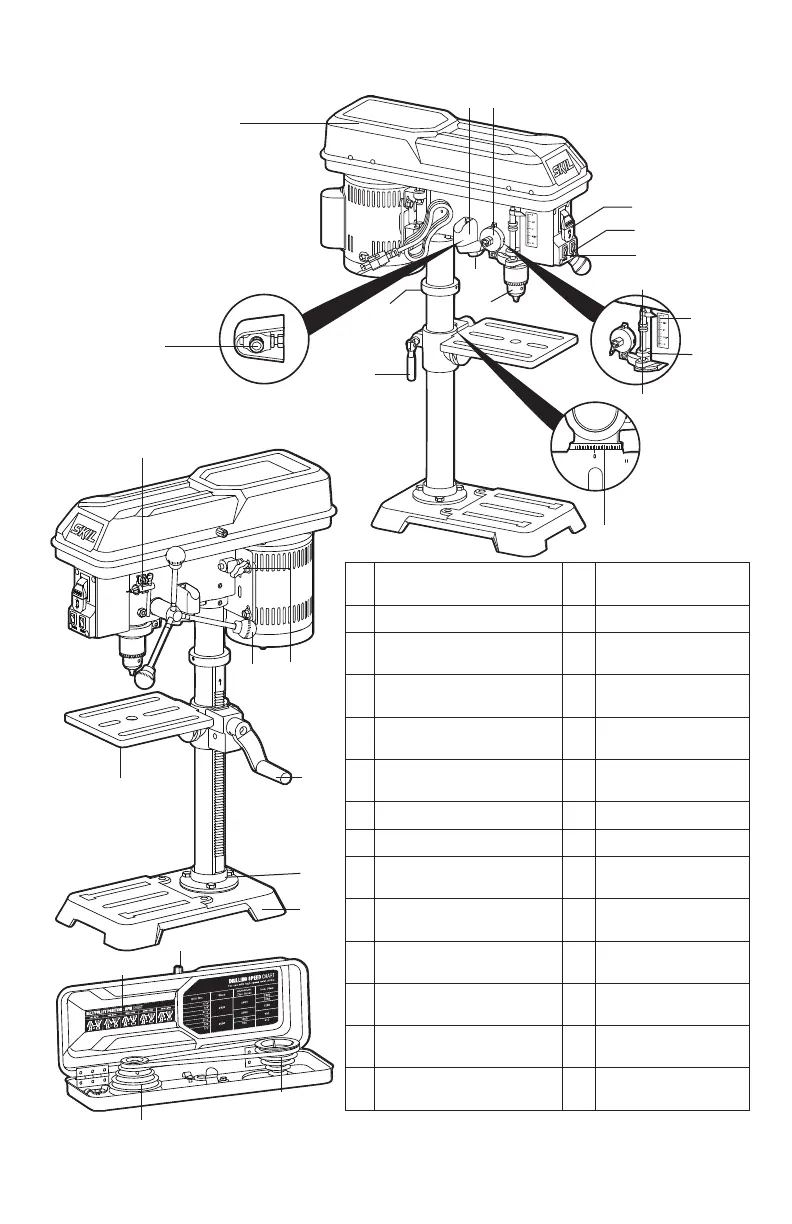

FAMILIARIZACIÓN CON SU TALADRO DE COLUMNA
1.
Cubierta de la carcasa
de las poleas
15. Polea del motor
2. Carcasa del láser 16. Polea del husillo
3.
Resorte de retorno del
avance y cubierta
17.
Perilla de jación
de la tensión
4.
Interruptor de
alimentación
18. Mango de avance
5.
Interruptor de la luz de
trabajo LED
19. Manivela
6. Interruptor del láser 20.
Soporte de la
columna
7. Mandril 21. Base
8. Collarín de la cremallera 22. Mesa
9. Luz de trabajo LED 23.
Escala de
profundidad
10.
Mango de jación del
soporte
24.
Tuerca de jación
de la profundidad
11. Escala de biseles 25.
Tuerca del tope de
profundidad
12. Llave del mandril 26.
Anillo del tope de
profundidad
13.
Cuadro de velocidades
de la correa y las poleas
27. Abertura del láser
14.
Perilla de la cubierta de
las poleas
1
2
3
4
5
6
24
25
7
9
8
10
27
12
11
17
18
19
20
22
21
15
16
14
13
