Assemblage de la table à toupie
AUTRE MÉTHODE 2 (Figs. 12 et 13)
1. Dans une planche de 3/4 po dʼépaisseur,
découpez un panneau mesurant 18¼ po de
l
argeur x 23 po de longueur.
2
. Centrez la table à toupie (A) sur le panneau et
m
arquez lʼemplacement des huit trous de
montage (deux à chaque pied [8 et 10]).
3. Enlevez la table à toupie (A) de lʼétabli et
mettez-la de côté.
4. Percez des trous de guidage (pour les vis à
bois) ou des trous débouchants (pour les vis
de mécanique) appropriés aux endroits
indiqués.
5. Placez la table (A) sur le panneau et alignez
les trous de montage des pieds (8 et 10) de la
table avec les trous percés dans lʼétabli.
6. Fixez la table (A) en place à lʼaide des vis à
bois. Appliquez un mince film de savon sur le
filetage des vis pour faciliter le vissage dans
les avant-trous.
7. Fixez le panneau sur un établi ou une autre
surface solide et stable à lʼaide de vis (Fig. 12)
ou de serre-joints (Fig. 13) durant lʼutilisation.
IMPORTANT : Soyez sûr que lʼemplacement
des serre-joints ne nuira pas au fonction-
nement de la table à toupie.
10
8
A

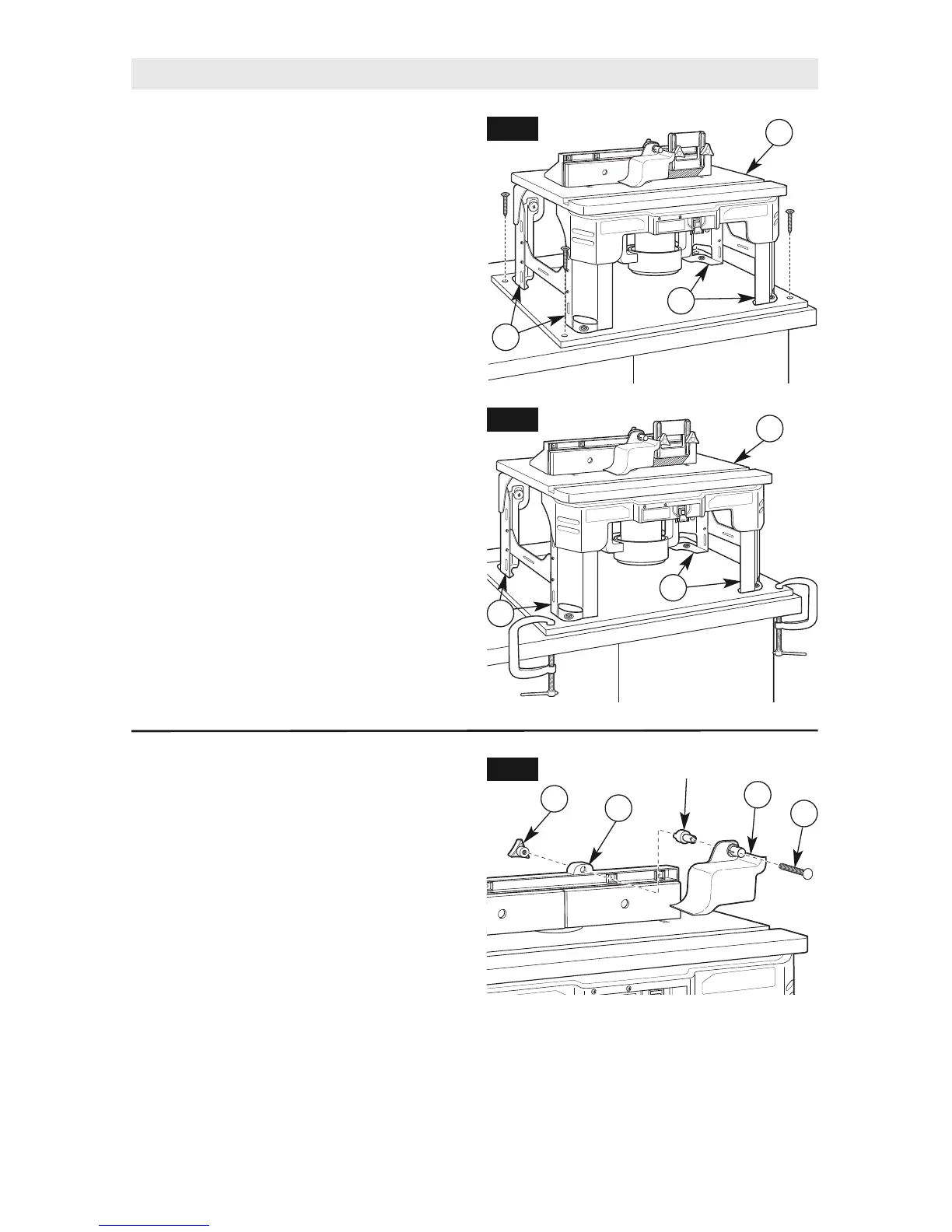

FIG. 12
FIG. 13
10
8
A
ASSEMBLAGE DU GARDE
(Fig. 14)
Lʼassemblage du garde (15) est livré pré-installé sur
lʼassemblage du guide. Il sera nécessaire de retirer
ce garde pour certaines opérations de toupillage.
1. Desserrez et détachez le bouton de serrage
(18) de la partie supérieure arrière de
lʼassemblage du guide (C).
2. Faites glisser le boulon de carrosserie
1/4-20 x 2½ po (33), le garde (15) et
lʼespaceur de lʼassemblage du guide (C).
3. Réinstallez lʼassemblage du garde (15) en
suivant ces étapes dans le sens inverse.
FIG. 14
18
C
15
33
Espaceur
