D
ébranchez la toupie
d
e lʼalimentation
électrique avant dʼinstaller la toupie sur la
table, dʼeffectuer des réglages, de changer
d
ʼaccessoires, de retirer la toupie de la table,
d
ʼeffectuer la maintenance ou encore lors du
rangement de lʼoutil. De telles mesures de
sécurité préventives réduisent le risque dʼune mise
e
n marche involontaire de lʼoutil.
BAGUES DE DESSUS DE TABLE (Fig. 15)
Cette table à toupie (1) est livrée avec cinq bagues
de dessus de table équipées de trous de tailles
suivantes :
(11A) 1/2 po de diamètre, pour fraises jusquʼà
3/8 po de diamètre
(11B) 3/4 po de diamètre, pour fraises jusquʼà
5/8 po de diamètre
(11C) 1 po de diamètre, pour fraises jusquʼà
7/8 po de diamètre
(11D) 1
1
⁄
4
po de diamètre, pour fraises jusquʼà
1
1
⁄
8
po de diamètre
(11E) 1½ po de diamètre, pour fraises jusquʼà
1
3
⁄
8
po de diamètre
Aucune bague de dessus de table nʼest requise
pour les fraises de diamètres entre 1½ po et
1
5
⁄
8
po.
Nʼutilisez pas la table
à toupie avec des
fraises dʼun diamètre supérieur à 1
5
⁄
8
po. Les
fraises dʼun diamètre supérieur à 1
5
⁄
8
po sont
trop larges pour le trou de dégagement des
bagues amovibles de la surface de la table.
Les fraises de diamètre supérieur à 1
5
⁄
8
po
pourraient toucher la plaque ou la bague
amovible et projeter des fragments.
Ces cinq bagues de dessus de table sont fournies
individuellement et se trouvent dans le sac de
rangement. La bague doit sʼinsérer entièrement
dans la surface de travail. Utilisez une petite lime ou
une lime émeri pour éliminer lʼexcédent de
plastique ou les bords irréguliers qui font dépasser
la bague au-dessus de la surface de la table.
Ne modifiez pas le
trou de fraise de la
plaque ou de la bague amovible. Faites
correspondre le diamètre de coupe de la
fraise avec le diamètre interne de la bague ou
de la plaque amovible de façon à ce que la
différence ne soit pas inférieure à 1/16 po sur
un côté. Les bagues amovibles sont utilisées
pour réduire lʼespace entre le diamètre de coupe
dʼune fraise et la table pour que les pièces à
travailler reposent entièrement sur la table lors du
toupillage.
Assemblage de la table à toupie

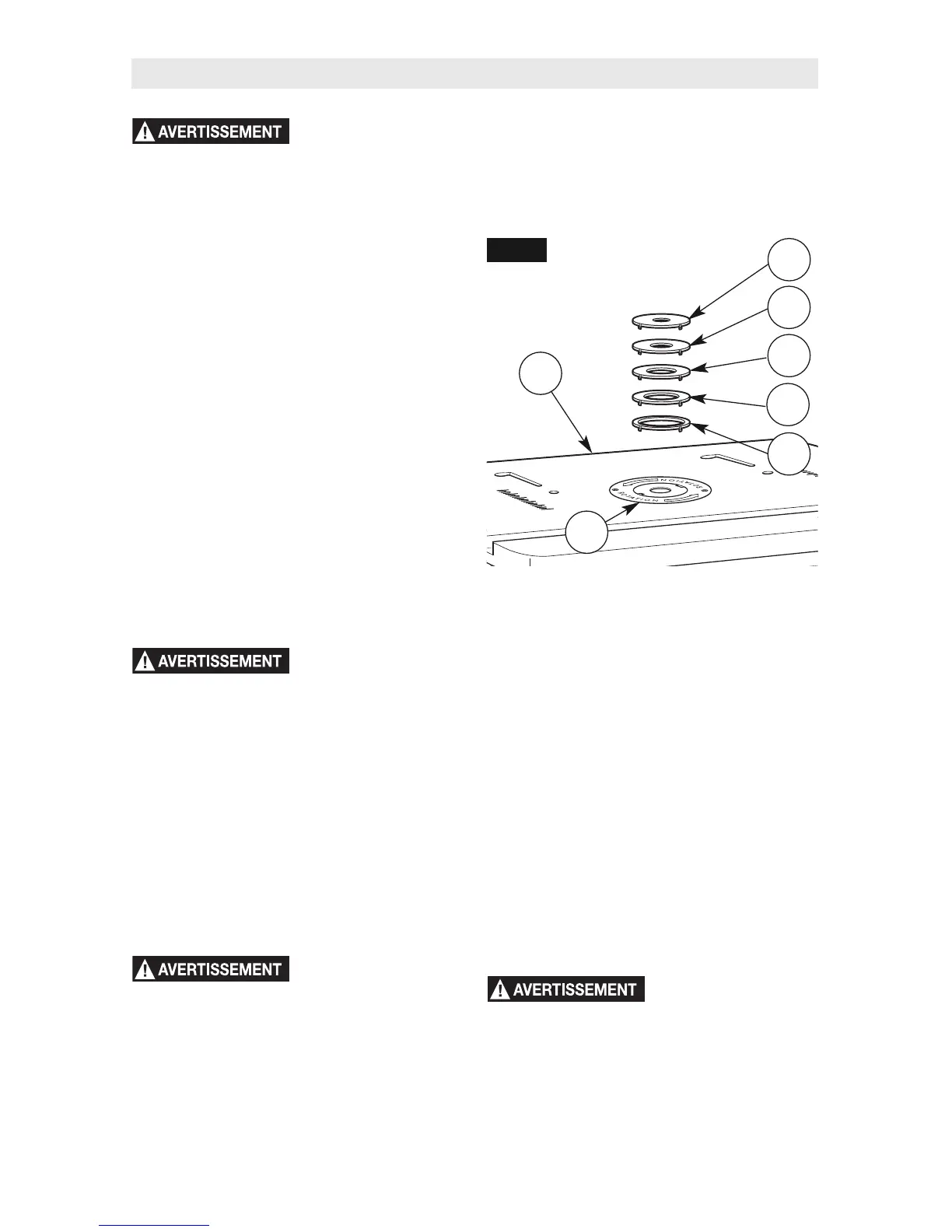

FIG. 15
11B
11C
11D
11E
11A
1
2
INSTALLATION DES BAGUES
AMOVIBLES DE DESSUS DE TABLE
(Fig. 15)
1. Choisissez la bague du dessus de la table
(11A–11E) qui convient le mieux à la fraise
de toupie que vous allez utiliser.
2. Pressez la bague (11A–11E) dans le grand
trou en dessus de la table à toupie (2).
3. Pressez uniformément au-dessus des
languettes jusquʼà ce que la bague se bloque
en place.
4. Pour retirer les bagues, soulevez doucement
les languettes pour les débloquer. Lorsque
vous ne vous en servez pas, rangez les
bagues du dessus de la table (11A–11E)
dans un endroit pratique.
Nʼutilisez pas ou
nʼessayez pas de
changer ou de retirer les bagues amovibles
de la surface de travail sans que la toupie soit
arrêtée et débranchée. De telles mesures de
sécurité préventives réduisent le risque dʼune
mise en marche involontaire de lʼoutil.
