45
Fonctionnement de la table à toupie
RACCORDEMENT DU CORDON
DʼALIMENTATION DE LA TOUPIE À
LʼINTERRUPTEUR (Fig. 17)
Avant de connecter
votre toupie à la boîte
de commutation de la table à toupie, assurez-
vous que lʼinterrupteur de la toupie est sur
ARRÊT et que la boîte de commutation de la
table à toupie est débranchée. De telles
mesures de sécurité préventives réduisent le
risque dʼune mise en marche involontaire de lʼoutil.
1. Branchez le cordon dʼalimentation de la toupie
sur lʼune des prises électriques situées à
lʼarrière de lʼinterrupteur (12).
2. Embobinez le cordon dʼalimentation superflu.
3. Enroulez deux morceaux de ruban isolant ou
dʼune corde solide autour du cordon embobiné, à
deux endroits opposés.
4. Laissez un peu de jeu pour que le cordon ne soit
pas trop tendu une fois quʼil sera branché sur les
prises de la boîte de commutation.
5. Si vous le souhaitez, branchez alors le cordon
dʼalimentation dʼun accessoire comme une
lumiére ou un aspirateur à eaux/poussières dans
lʼautre prise au dos du boîtier de
lʼinterrupteur.
Avant de commencer à
travailler, assurez-vous
que les cordons dʼalimentation de la toupie,
des accessoires de toupie et de la boîte de
commutation ainsi que la rallonge ne sont pas
et ne peuvent pas entrer en contact avec la
toupie ou toute pièce rotative de la toupie. De
telles mesures de sécurité préventives réduisent
le risque de blessure par perte de contrôle.
Position du cordon dʼalimentation
Positionnez le cordon dʼalimentation ainsi que
les cordons dʼalimentation des accessoires le
long de la face interne des pieds, puis faites
les sortir par la base arrière de la table à
toupie vers une prise électrique. Fixez le(s)
cordon(s) au(x) pied(s) avec du ruban isolant
ou des courroies dʼattache. Ceci évitera aux
cordons dʼentrer en contact avec des pièces
mobiles.
FIG. 17
12

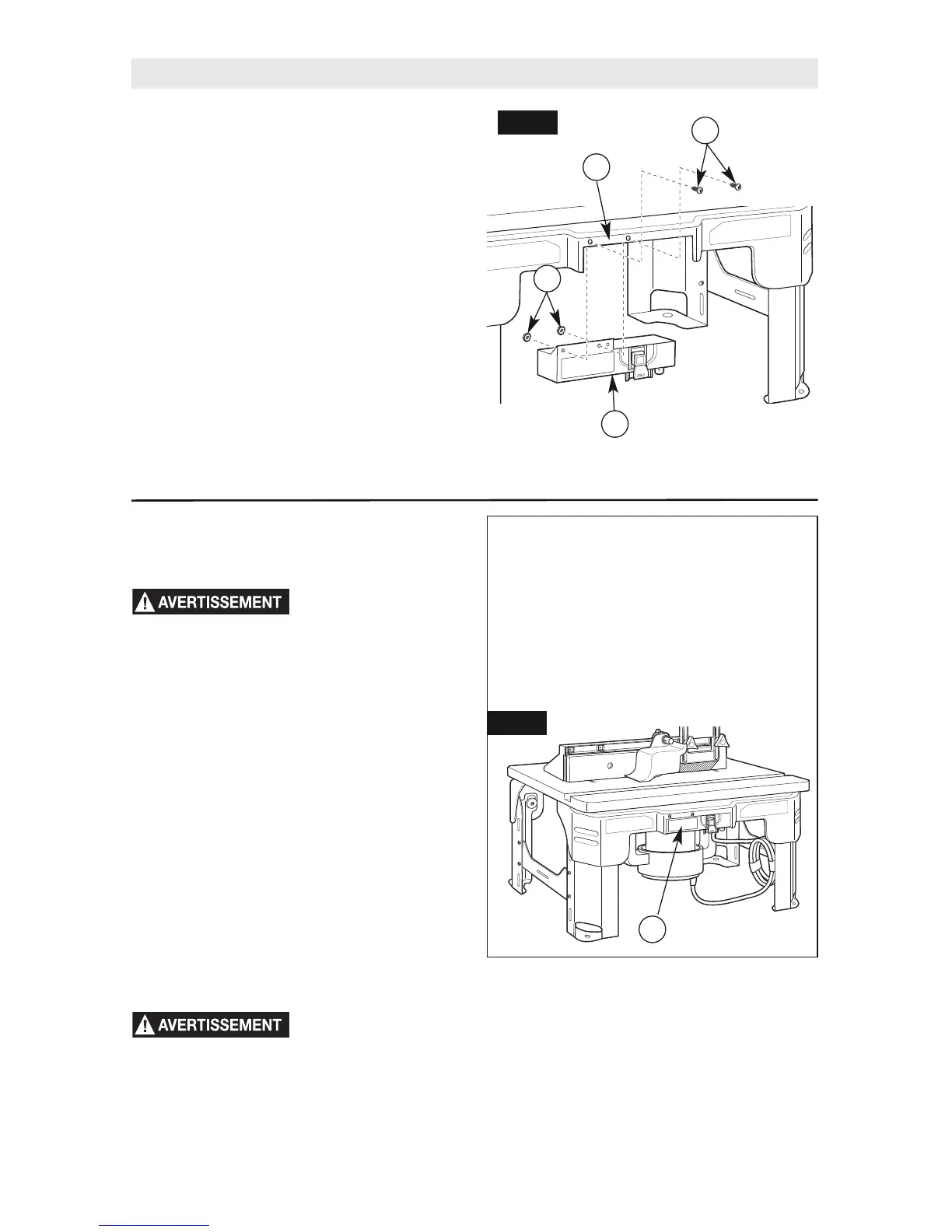

INSTALLATION DE LA BOÎTE DE
COMMUTATION (Fig. 16)
S
i lʼassemblage de la boîte de commutation (12) nʼest
pas préinstallé sur le boîtier avant de la table (6),
utilisez les instructions suivantes pour fixer la boîte
d
e commutation.
1
. Placez deux vis à tête bombée large n°10-32 x
5
/8 po (30) dans les trous dans lʼouverture du
boîtier avant de la table.
REMARQUE : Les têtes de vis doivent être face à
lʼavant de la table.
2. Tout en maintenant les vis en place, faites glisser
la boîte de commutation (12) et commencez à
visser les écrous KEPS (24) sur les vis.
REMARQUE : La boîte de commutation doit être à
lʼarrière de lʼouverture du boîtier et le côté rondelle
des écrous doit être contre cette même boîte.
3. Maintenez les écrous KEPS (24) tout en vissant les
deux vis n°10-32 x 5/8 po (30) permettant de fixer
la boîte de commutation (12).
FIG. 16
30
12
24
6
