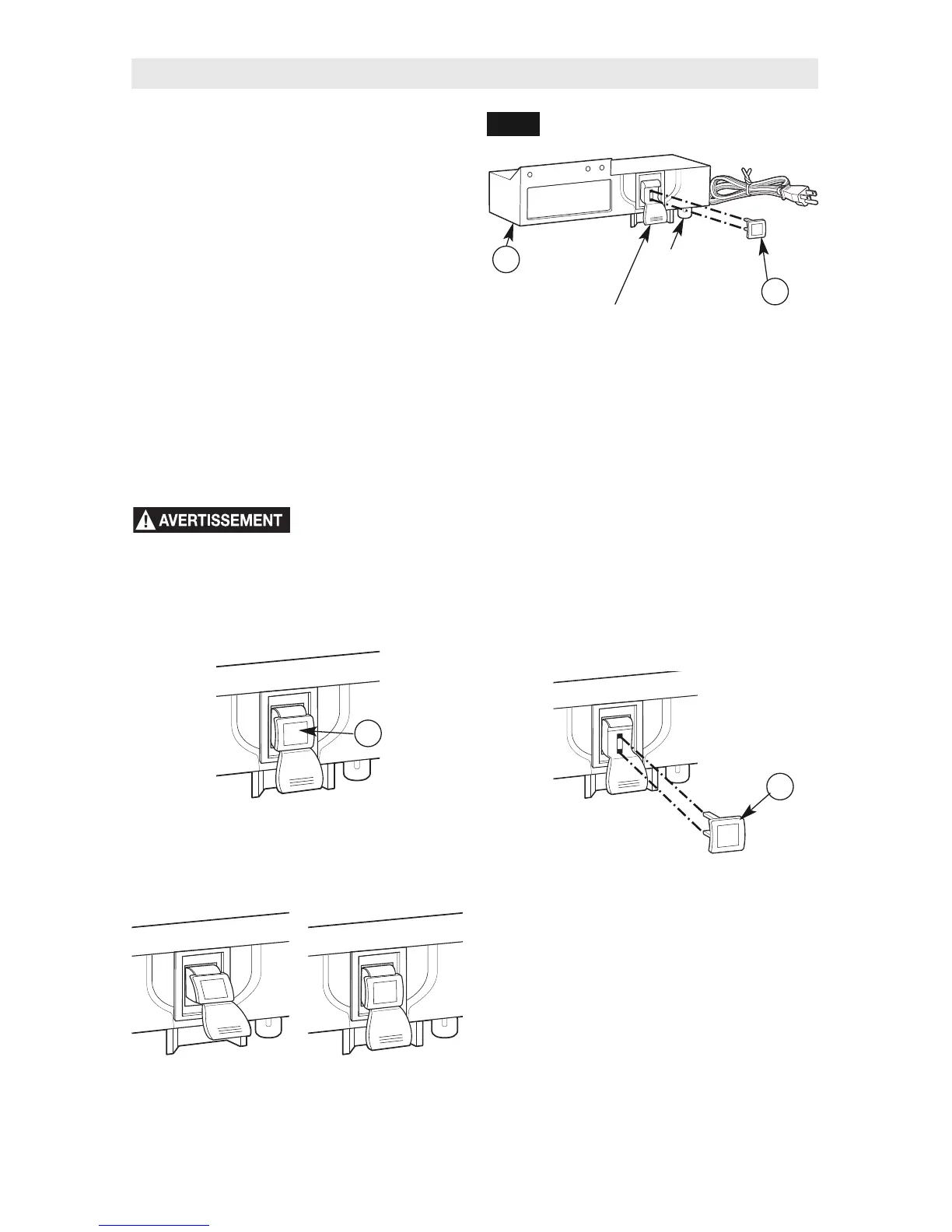

FONCTIONNEMENT DE
LʼINTERRUPTEUR
(Fig. 18)
C
ette section vous explique le fonctionnement et
l
es caractéristiques de assemblage de la boîte
de commutation (B) avant de brancher le cordon
alimentation dans une prise électrique. Le but est
d
e familiariser lʼutilisateur avec le fonctionnement
d
e interrupteur sans mettre la toupie en marche.
La boîte de commutation (12) (Fig.18) comprend
une clé de verrouillage (13) pour éviter toute
utilisation non autorisée par un tiers.
La clé de verrouillage (13) est la partie jaune sur
le haut du levier en plastique rouge. La clé de
verrouillage jaune doit être complètement
insérée dans le haut du levier en plastique rouge
et dans la boîte de commutation (12) avant que
le levier ne puisse être mis sur MARCHE.
Le bouton de réinitialisation du circuit de la boîte
de commutation (12) est situé sur le côté
inférieur droit de la boîte.
C
de
verrouillage
jaune
Assemblage
de la boîte de
commutation
L
evier en
p
lastique rouge
(Interrupteur
de Marche/Arrêt)
FIG. 18
Assurez-vous que la
rallonge nʼest pas
branchée dans une prise électrique avant de
continuer.
Fonctionnement de la table à toupie
4. Pour éviter toute utilisation non autorisée,
lʼinterrupteur peut être désactivé en retirant
la clé de verrouillage jaune (13) du haut du
levier en plastique rouge.
1. Assurez-vous que la clé de verrouillage jaune
(13) est complètement insérée dans le haut du
levier en plastique rouge.
2. Pour allumer la toupie, levez le levier en
plastique rouge dans la position MARCHE.
3. Pour éteindre la toupie, abaissez le levier en
plastique rouge dans la position ARRÊT.
Le bouton de
initialisation
du circuit
12
13
13
ARRÊT
(BAS)
MARCHE
(HAUT)
13
