68
Instalación de la mesa de fresado
CÓMO INSTALAR LA MESA DE FRESADO
A UNA SUPERFICIE O MESA DE TRABAJO
A
ntes de utilizar la
f
resadora en la mesa de
f
resado, asegúrese de que las patas de la
m
esa estén totalmente extendidas en la
posición de bloqueo. Toda la unidad (mesa de
fresado y fresadora) se ubica en forma segura
sobre una superficie sólida, plana y nivelada
que no se inclinará. Tales medidas de
precaución reducen el riesgo de que la mesa se
desplace de forma inesperada mientras se
encuentre en uso, produciendo daños sobre la
propiedad o lesiones personales graves.
HERRAMIENTAS Y PIEZAS ÚTILES
(no incluidas)
•
Presillas
•
Destornillador de estrella
•
L
lave pequeña ajustable
•
Taladro eléctrico o manual con brocas
(dependiendo del método de montaje usado)
•
Sujetadores (no incluidos):
— Cuatro tornillos para madera de cabeza
troncocónica #10-16 x 3/4" y 4 arandelas
(para superficies sólidas de madera o
bancos de trabajo)
O
— Cuatro tornillos de máquina de cabeza
troncocónica 3/16", 8 arandelas y
4 tuercas hexagonales
10
8
A

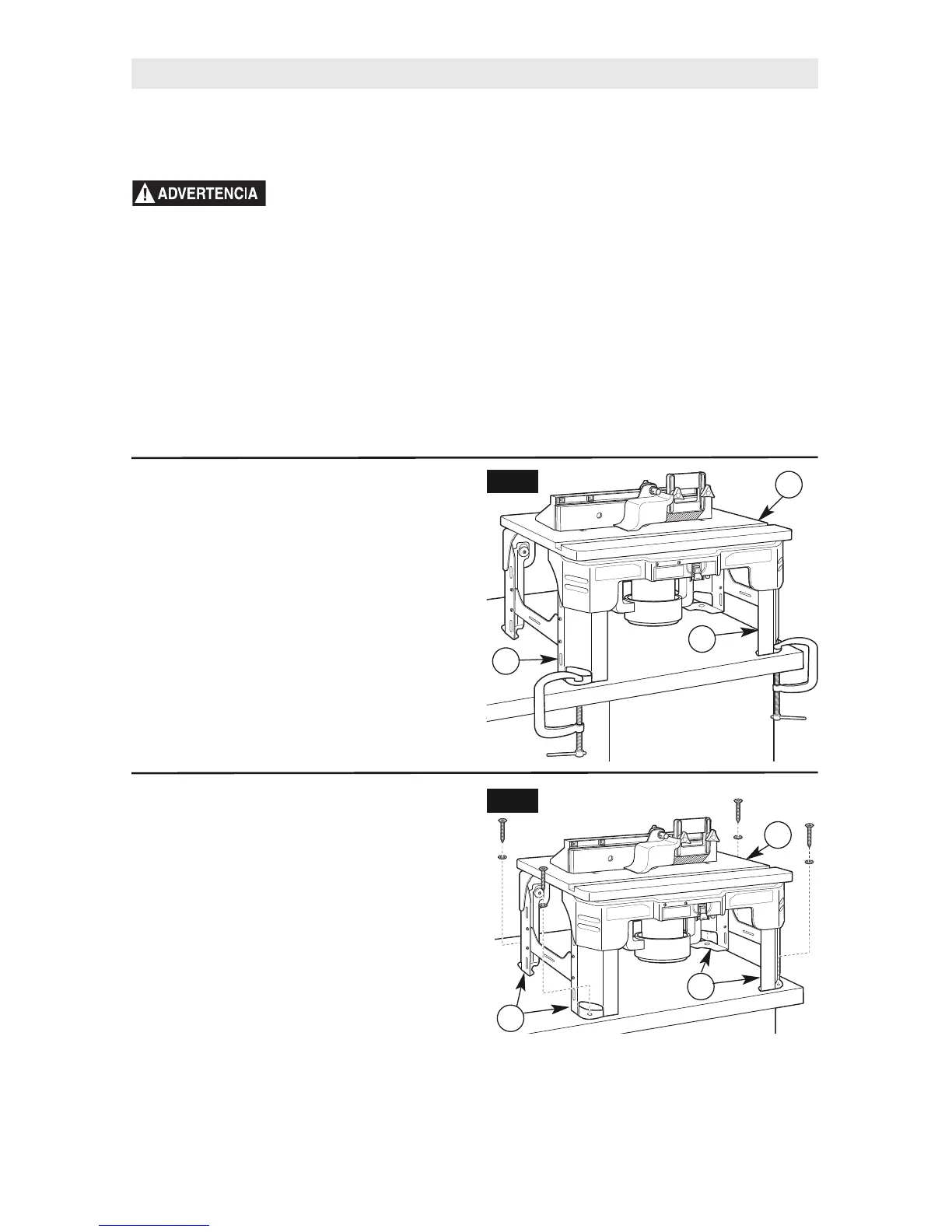

FIG. 10
MÉTODO 1 (Fig. 10)
1. Fije la mesa de fresado (A) en una banca de
trabajo u otra superficie estable y fuerte, con
el FRENTE (lado del interruptor) de la mesa
de fresado hacia usted.
2. Asegure las patas de la mesa (8 y 10) de
fresado a la banca de trabajo con presillas,
asegurándose de apretarlas FIRMEMENTE.
IMPORTANTE: Asegúrese que colocar las
presillas no interfiera con la operación de
la mesa de fresado.
MÉTODO 2 (Fig. 11)
1. Fije la mesa de fresado (A) en una banca de
trabajo o en otra superficie estable y fuerte,
con el FRENTE (lado del interruptor) de la
mesa de fresado hacia usted.
2. Mientras sostiene la mesa de fresado en la
posición deseada, marque la ubicación de
los cuatro orificios de montaje (dos en cada
esquina [8 y 10]).
3. Retire la mesa de fresado (A) de la banca
de trabajo y póngala a un lado.
4. Realice orificios piloto adecuados (para
tornillos para madera) u orificios pasantes
(para tornillos mecánicos) un las ubicaciones
señaladas.
5. Coloque la mesa de fresado (A) en la banca
de trabajo y alinee los orificios de montaje en
las patas de la mesa (8 y 10) con los orificios
perforados en la banca de trabajo.
6. Fije la mesa de fresado (A) en su lugar
utlizando los tornillos para madera y las
10
8
A
FIG. 11
arandelas (no provistos). Si utiliza tornillos
para madera, la aplicación de una capa fina de
jabón en las roscas de los tornillos facilitará la
inserción de los tornillos en los erificios piloto.
7. APRIETE todos los tornillos FIRMEMENTE.
