-20-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Scies circulaires
Capacités maximales
Lame 184 mm
Moyeu de lame Diamant
Profondeur de coupe à 90° 60 mm
Profondeur de coupe à 45° 49 mm
Profondeur de coupe à 51° 43 mm
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

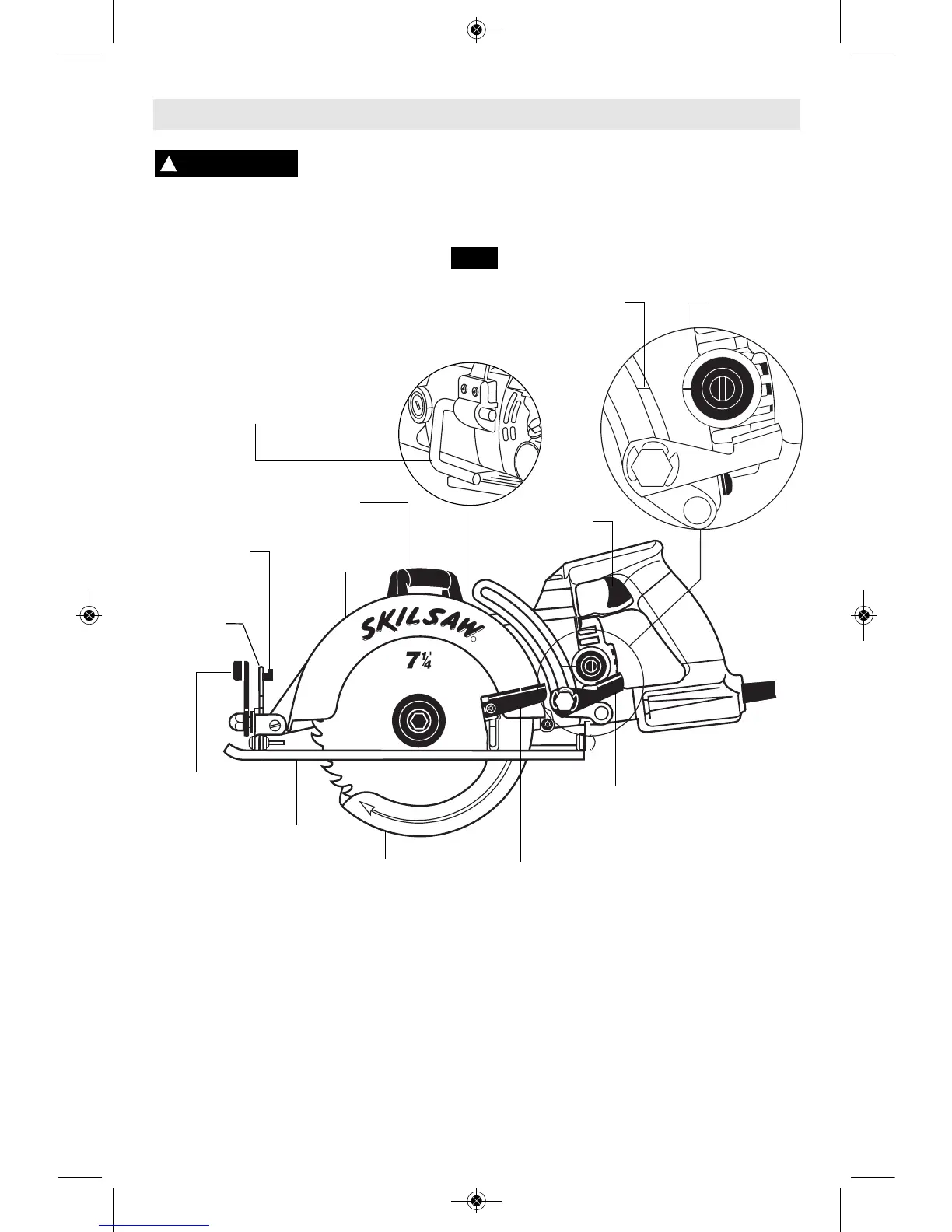

R
POIGNEE
AUXILIAIRE
GARDE
SUPÉRIEUR
GARDE
INFERIEUR
LEVIER DE LEVAGE DU
GARDE INFERIEUR
SEMELLE
LEVIER DE
REGLAGE DE LA
PROFONDEUR
LEVIER DE
RÉGLAGE DU
BISEAU
FIG. 1
SECTEUR
GRADUÉ DE
BISEAU
GÂCHETTE
ROCHET DE SCIE
Pour l’utiliser, il suffit de soulever le
crochet jusqu’à ce qu’il s’enclenche en
position ouverte.
Quand on ne l’utilise pas, toujours
abaisser le crochet de manière à ce
qu’il s’enclenche en position fermée.
51°
REPÈRE
D’ALIGNEMENT
LA RÈGLAGE AU REPÈRE DE 51°
DOIT PRÉCÉDER LE RÈGLAGE
DU BISEAU (51° SEULEMENT)
RESSORT
DE BUTÉE 45°
