2.
4.
4.
a)
b)
c)
d)
e)
3.
3.

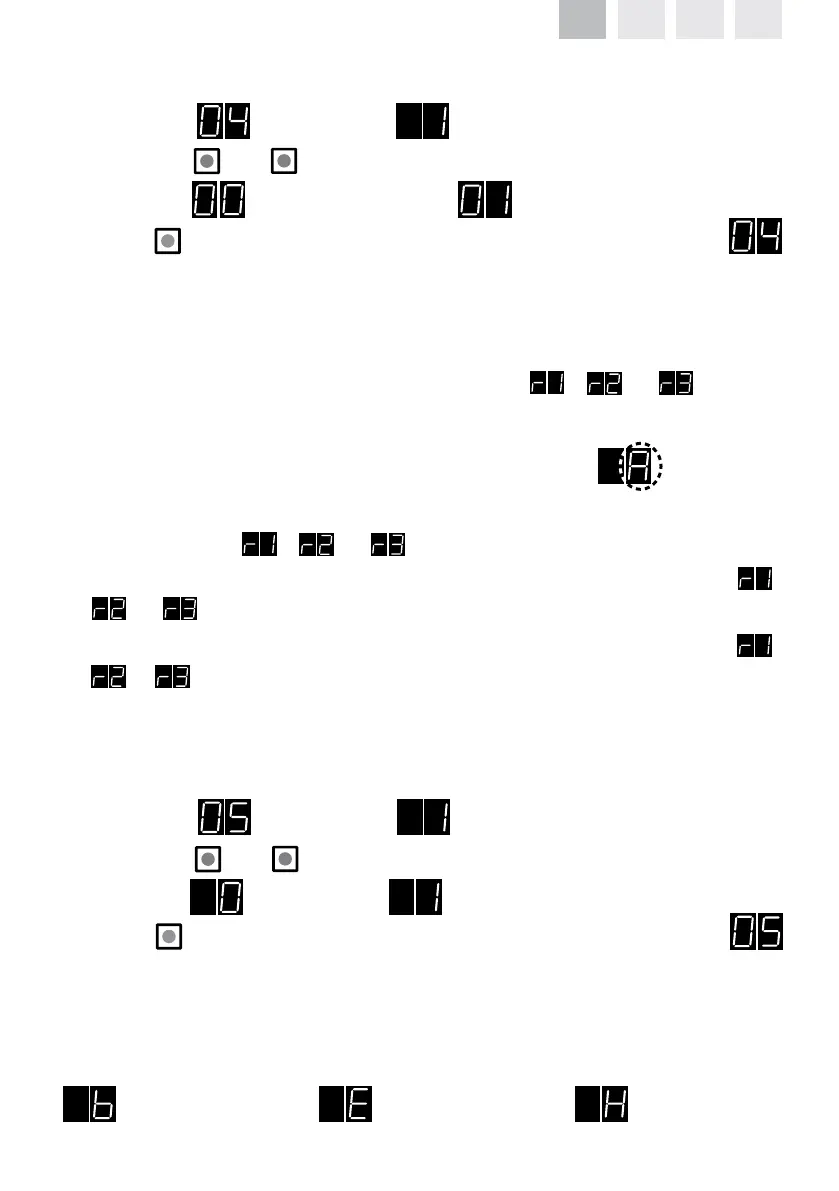

Entre na função no display aparecerá que indica que está activo.
Problemas com o botão
de emergência / STOP,
com o cabo de conexão
ao motor ou de dados.
Falha no cardernal ou
na anação de ns de
curso.
Problemas na
protecção de fases.
Entre na função no display aparecerá que vem de origem.
Prima para gravar o programa seleccionado e regressar ao menu. O display apresentará
Prima para gravar o programa seleccionado e regressar ao menu. O display apresentará
Com as fotocélulas instaladas e a funcionar correctamente,
quando operar o portão e estas estiverem obstruidas, o display apresentará , de seguida:
Assim que as fotocélulas estiverem desimpedidas o processo volta ao normal.
Nos programas 1, 2, 4 e 5 a interrupção do feixe durante o fecho faz inverter o movimento do portão.
O display apresentará , ou conforme a fotocélula que tenha sido activada.
No programa 3 a interrupção do feixe durante o fecho fará parar o portão. O display apresentará ,
ou conforme a fotocélula. Será necessário um novo ‘start’ para reiniciar o fecho do portão.
No programa 6 a interrupção do feixe durante o fecho fará parar o portão. O display apresentará ,
ou conforme a fotocélula que tenha sido activada.
Escolha entre para desactivar, ou para activar a alteração de fases.
Escolha entre para NC (normally close), ou para NO (normally open).
Use os botões ou para seleccionar o modo activo ou desactivo.
P
P
+
-
1.
1.
NOTA: Convém ter sempre activado a protecção de fases, de forma a proteger o motor.
Instalação de fotocélulas
Código de falhas
2.
Use os botões ou para seleccionar o modo de operação das fotocélulas.
+
-
NOTA:
NOTA:
NOTA:
Apenas o contacto de segurança IR1 pode ser programado para NC ou NO. Os contactos IR2 e IR3 serão
sempre para NC.
No caso de não instalar fotocélulas, coloque um ‘shunt’ entre os contactos 2-3, 5-6, 8-9 em X3.
Quando um contacto de segurança for activado, o display apresentará , ou conforme o
contacto do dispositivo que tenha sido activado.
Protecção de fases
