Skywalker STRC915.2 - Page 36

PASO2

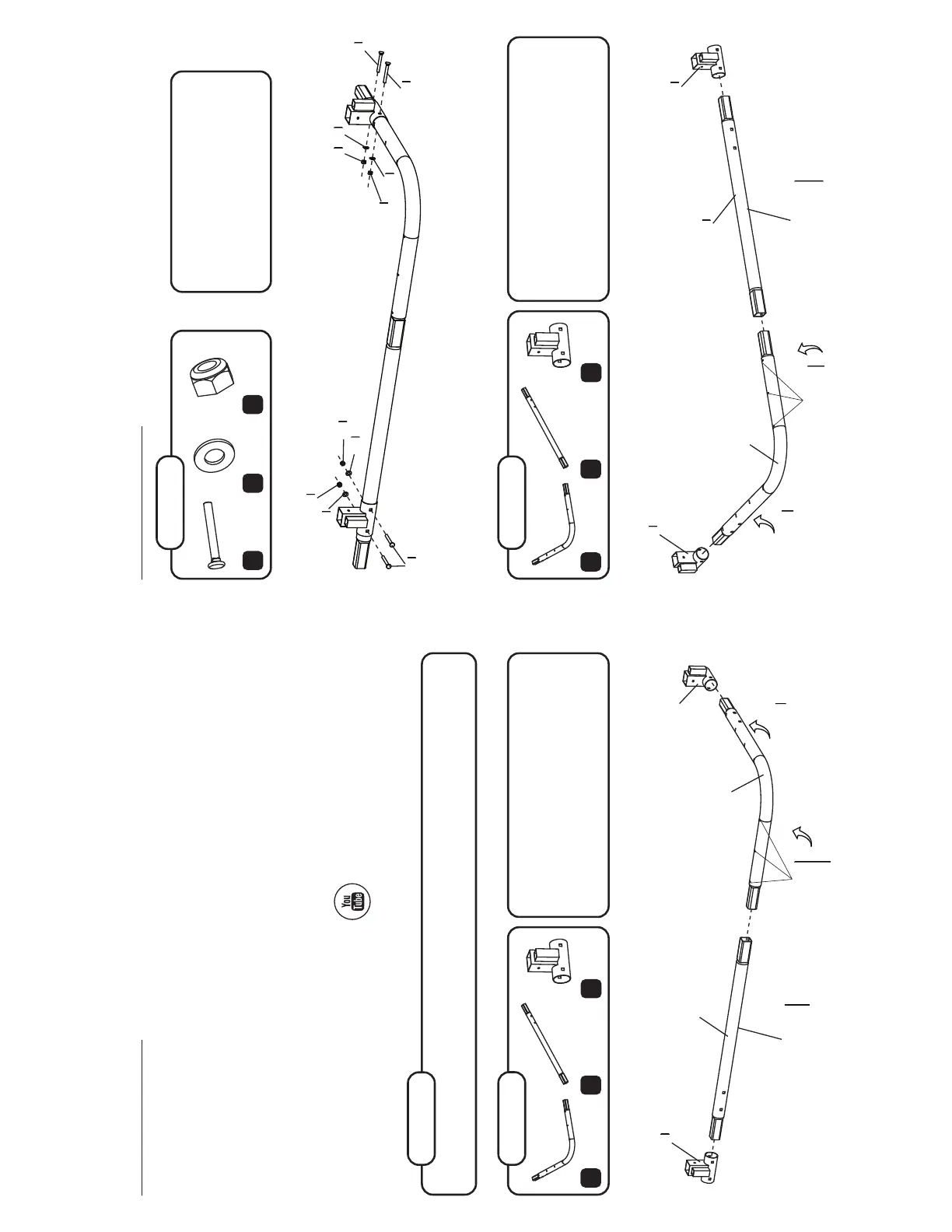

Ubique dos manguitos (3), un tubo esquinero (1) y un tubo recto (2), y conéctelos juntos como se indica. Asegúrese de que el extremo con tres agujeros esté a la izquierda y que el tubo recto esté conectado con ese extremo. Asegúrese de que los otros agujeros del resorte estén en dirección al suelo.
1
2
8
PASO 1
¡Registre su trampolín! Para obtener información sobre el registro de garantía, consulte la página 2.
9
MONTAJE
PASO3
Luego, asegure con cuatro pernos M10 x 80mm (16), cuatro arandelas M10 (17) y cuatro tuercas M10 (18). Repita los pasos 2 y 3 para montar una sección adicional del armazón.
Tubo esquinero (x1)
16
Perno M10 x 80mm (x4)
17
Tuerca M10 (x4)
18
Arandela M10 (x4)
Tubo recto (x1)
3
Manguito (x2)
(3)
(2)
(3)
(1)
(16)
(16)
(16)
(17)
(17)
(17)
(17)(18)
(18)
(18)
(18)
(3)
(2)
(3)
(1)
PASO 4
Ubique dos manguitos (3), un tubo esquinero (1) y un tubo
recto (2), y conéctelos juntos como se indica. Asegúrese de que el extremo con tres agujeros esté en el lado derecho y el tubo recto esté conectado a ese extremo. Asegúrese de que los otros agujeros del resorte estén en dirección al suelo.
1
2
Tubo esquinero (x1)
Tubo recto (x1)
3
Manguito (x2)
LEA LO SIGUIENTE ANTES DE COMENZAR • Es probable que se necesiten, al menos, dos adultos y dos horas para montar su trampolín (esto dependerá del
modelo que tenga y de si usted es o no un superhéroe encubierto).
• Hemos incluido algunas herramientas para que utilice durante el montaje, pero también puede utilizar sus propias
herramientas.
• Los pasos de montaje hacen referencia a las piezas por medio de sus descripciones y números de referencia
(consulte la lista de piezas en la página
3).
• Los pasos de montaje se enumeran en un orden específico, y si no los sigue al pie de la letra, es posible que
tenga que empezar de cero nuevamente.
• Lo más importante es que probablemente esto no sea lo más sencillo que ha hecho, pero valdrá la pena. Confíe
en nosotros.
Si le resulta más fácil aprender por medios visuales, ¡vea nuestros videos de montaje! ¡Son muy buenos!!
MONTAJE
skywalkertrampolines
Los agujeros del resorte están en dirección al suelo
Tres agujeros en el lado izquierdo
Cuatro agujeros
Tres agujeros en el lado derecho
Cuatro agujeros
Los agujeros del resorte están en dirección al suelo
