PASO8

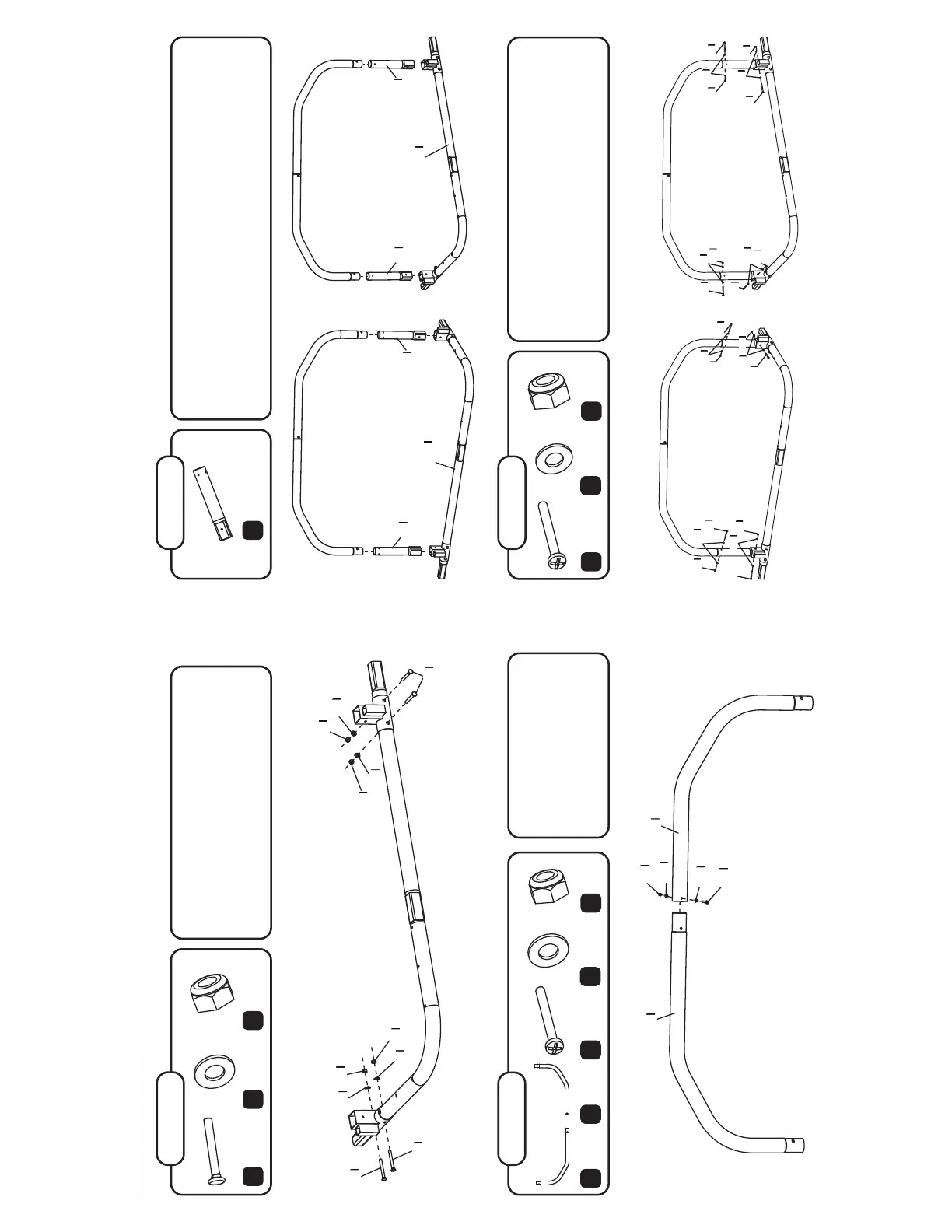

Asegure todo en su lugar con ocho pernos M6 x 70mm (19), 16 arandelas M6 (20) y ocho tuercas M6 (21). Repita este paso hasta que las cuatro secciones de las patas de la esquina estén conectadas.
PASO6
56
19
Pata ma- cho (x4)
Pata hem- bra (x4)
Perno M6 x 70mm (x4)
20
21
Arandela M6 (x8)
Tuerca M6 (x8)
Ahora, introduzca una pata macho (5) en una pata hembra (6) y asegúrela con un perno M6 x 70mm (19), dos arandelas M6 (20) y una tuerca M6 (21). Repita este paso hasta que las cuatro secciones de las patas con forma de U estén montadas.
PASO7
Inserte los ocho postes de la pata (4) en los manguitos de las secciones del armazón que montó en los pasos 2 y 5. Luego, inserte las secciones montadas de la pata con forma de U en los postes de la pata.
(16)
(16)
(17)
(17)
(18)
(18)
(16)
(17)
(18)
(17)
(18)
(6)
(5)
(19)
(20)
(20)
(21)
4
Poste de la pata (x8)
(4)
(4)
(4)
(4)
Paso3
Paso 5
19
Perno M6 x 70mm (x16)
20
21
Arandela M6 (x32)
Tuerca M6 (x16)
10 11
