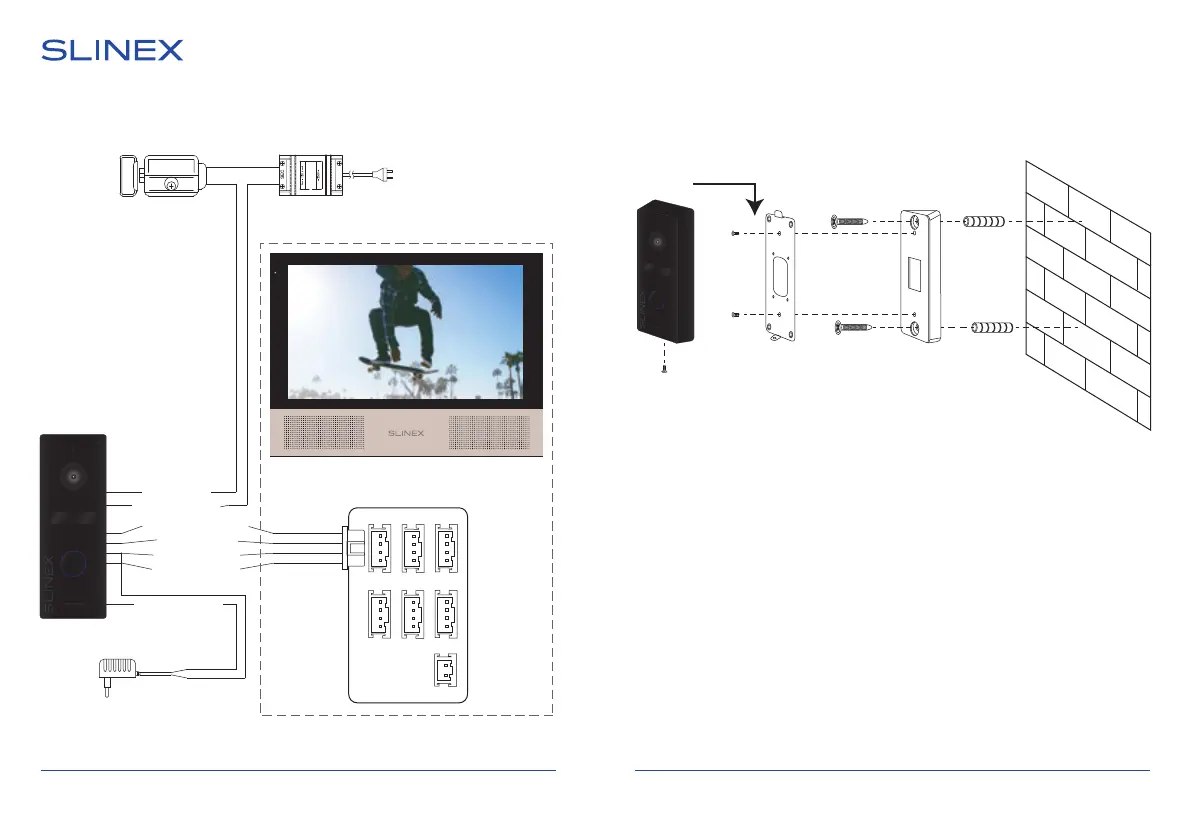

Монтаж з використанням кутового кронштейну
1) Розмістіть кутовий кронштейн панелі у місці запланованого монтажу,
на висоті 150-160 см від підлоги.
2) Розмітьте та просвердліть 2 отвори в стіні.
3) Вставте в отвори пластикові дюбелі з комплекту поставки.
4) Зафіксуйте кутовий кронштейн на стіні за допомогою саморізів.
5) За допомогою гвинтів прикрутіть накладний кронштейн до кутового.
6) Підключіть комунікаційні дроти панелі виклику і зафіксуйте панель на
накладному кронштейні за допомогою гвинта зі сторони нижньої
грані.
5. Монтаж
ML-17HD
31 32
4. Схема підключення
Живлен. (Червон.)
Аудіо (Білий)
Земля (Чорний)
Відео (Жовтий)
Н.В. (Синій)
Заг. (Зелений)
Блок живлення
замка
Живл. камери
(Червоно-білий)
(Блок живлення камери
встановлюється опціонально,
для запису відео
на зовнішнійрегістратор)
Замок
ML-17HD
Панель 1
Панель 2
Камера 1
Камера 2
Вход
Выход
Питание
Sonik 7
Блок
живлення
камери
