MONTAGE

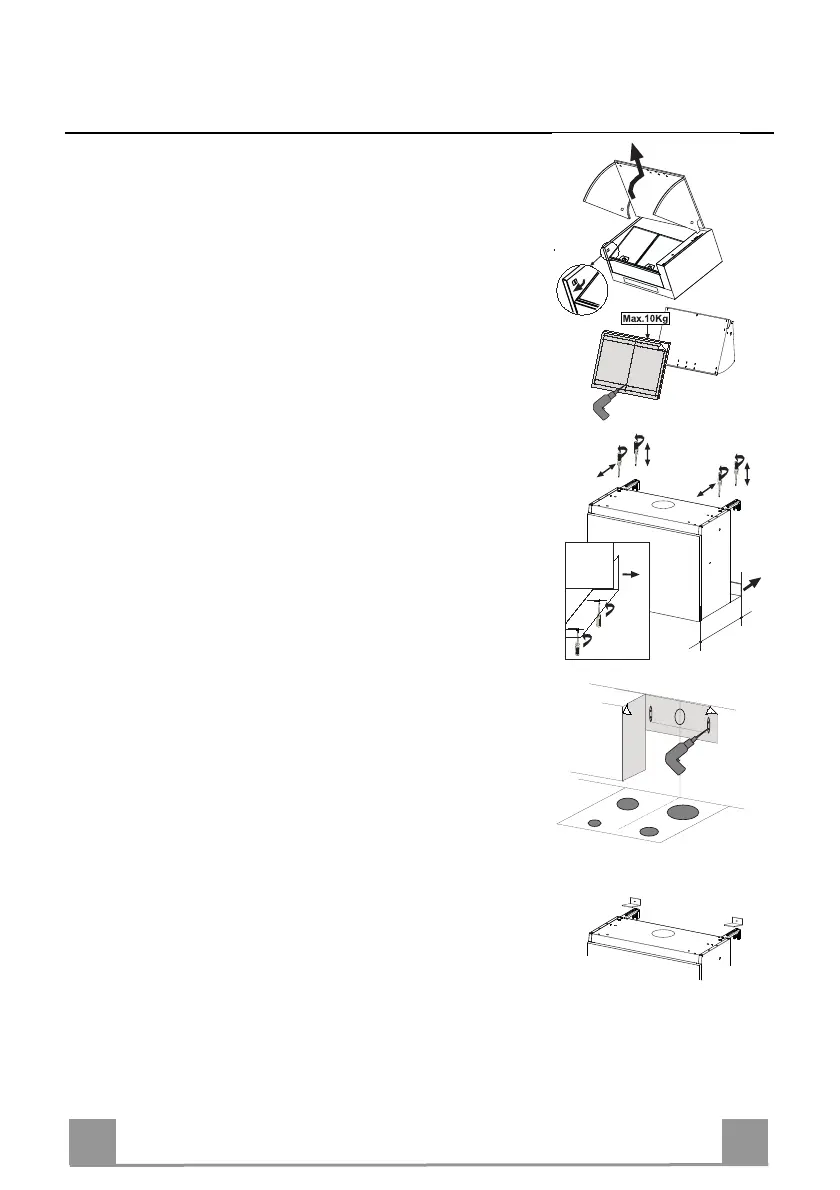

FIXIERUNG DER FRONTPLATTE AM LEITSCHIRM
• Den metallenen Leitschirm durch Drehen und gleichzeitiges
Entriegeln der Haltevorrichtung auf der linken Seite der Haube
nach vorne herausziehen.
• Die Platte mit Hilfe der entsprechenden Bohrschablone aus
Karton bohren und mit Hilfe der mitgelieferten Schrauben am
Leitschirm fixieren.
WANDBEFESTIGUNG
• Die Tiefe der Haube kann zwischen 275 und 360 mm
variieren.
• Mit Hilfe der Schrauben Vx die Bügel auf die
gewünschte Tiefe regulieren.
• Um den unteren Teil der Haube auf die erforderliche
Tiefe zu regulieren, die Schrauben des metallenen Ab-
standshalters lockern und so weit wie nötig verschieben.
• Die Wand mit Hilfe der entsprechenden Bohrschablone
aus Karton bohren, die Dübel in die Bohrlöcher einset-
zen und die beiden Metallbügel mit Hilfe von vier mit
dem Zubehör gelieferten Schrauben fixieren.
• Die seitlichen Hängeschränke mit Hilfe der entsprechen-
den Bohrschablone aus Karton bohren.
Falls die Haube in Abluftversion installiert wurde, das Git-
ter vom Luftaustritt entfernen.
• Die Haube an den Metallbügeln einhängen.
• Den Leitschirm wieder anbringen. Darauf achten, die Füh-
rungsschienen wieder korrekt in ihren Sitz einzuführen. Die
Gleitschienen des Leitschirms mit Hilfe der zwei Schrauben
regulieren.
• Mit Hilfe der Schrauben Vy lässt sich die Höhe der Haube an
den benachbarten Hängeschränken ausrichten.
• Falls nötig, die Tiefe der Haube erneut regulieren.
• Die Sicherheitswinkel auf die Haltebügel legen.
• Den Mittelpunkt der Bohrungen kennzeichnen.
• Die Wand bohren und die Sicherheitswinkel mit den mitgelie-
ferten Schrauben und Dübeln fixieren.
