INSTALLATION

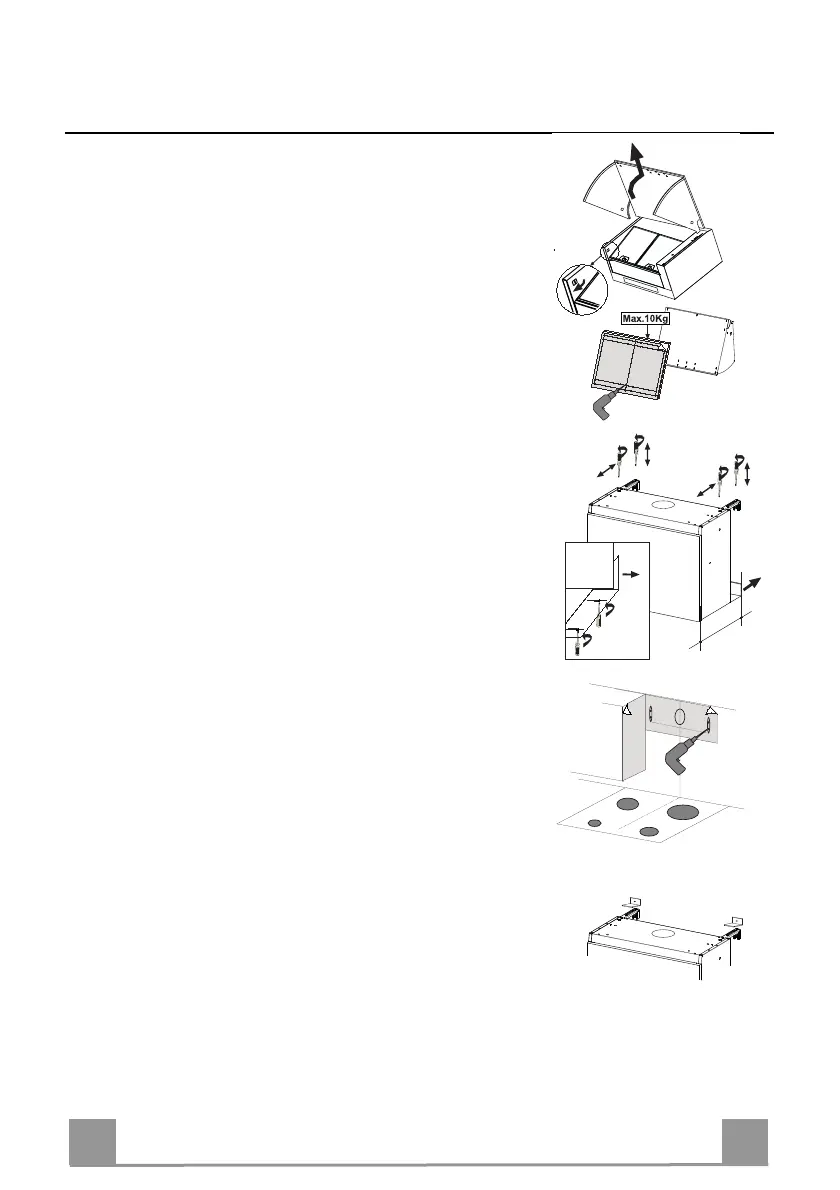

FASTSÄTTNING AV FRONTPANELEN PÅ FLÄKTSKÄRMEN
• Dra ut fläktskärmen i metall genom att vrida den framåt, lås
samtidigt stoppet som sitter på kåpans vänstra sida.
• Borra panelen med den härför avsedda kartongmallen och fäst
den på fläktskärmen med de medföljande skruvarna.
FASTSÄTTNING PÅ VÄGGEN
• Djupet av köksfläkten kan variera emellan 275 och 360 mm.
• Skruva på skruvarna Vx för att reglera konsolerna till det öns-
kade djupet.
• För att reglera den undre delen av köksfläkten till det nödvän-
diga djupet, lossa skruvarna på distanselementet i metall och
flytta det vad som är nödvändigt
• Borra väggen genom att använda den härför avsedda mallen i
kartong, sätt i expansionspluggarna i hålen och fäst de båda
konsolerna i metall med fyra medföljande skruvarna.
• Borra väggskåpen i sidan genom att använda den speciella
mallen i kartong.
Ifall av installation av köksfläkten i utsugande version, ta bort
grillen på luftutsläppet.
• Haka fast köksfläkten på konsolerna i metall.
• Återmontera fläktskärmen och se till att föra in glidskenorna i
deras rätta säten. Reglera fläktskärmens glidning genom att
skruva på de två skruvarna.
• Genom att skruva på skruvarna Vy kan man justera köksfläk-
ten på höjden i förhållande till närstående väggskåp.
• Om nödvändigt reglera ännu mera köksfläktens djup.
• Sätt säkerhetsvinklarna över fastsättningskonsolerna.
• Markera hålens mitt.
• Borra väggen och fäst säkerhetsvinklarna med de medföljande
expansionspluggarna och skruvarna.
