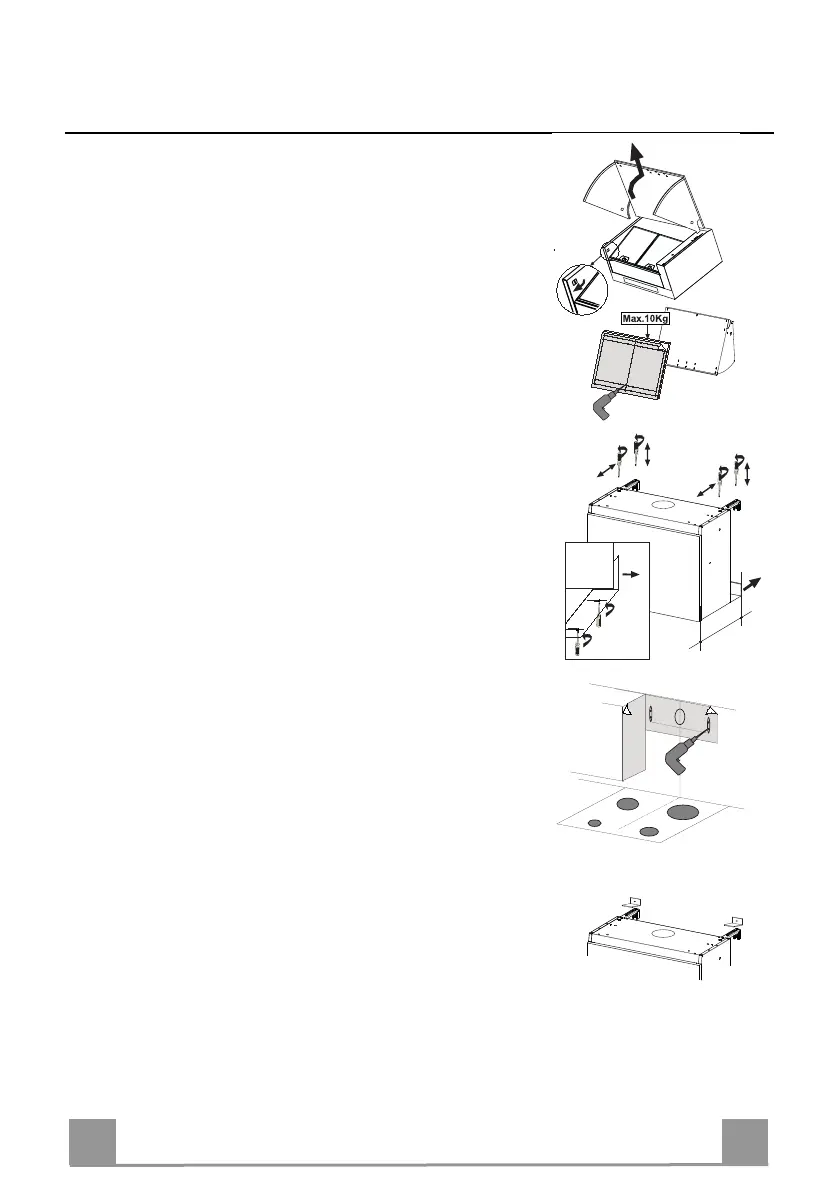

INSTALACIÓN
SUJECION DEL PANEL FRONTAL A LA VISERA
• Sacar la visera metálica girándola hacia delante, desblocando
al mismo tempo el tope situado a la izquierda de la campana.
• Agujerear el panel usando la máscara de cartón y sujetarlo a la
visera con los tornillos incluídos en los accesorios.
SUJECION A LA PARED
• La profundidad de la Campana puede variar entre 275 y 360
mm.
• Usar los tornillos Vx para regular las bridas a la profundidad
deseada.
• Para regular la parte inferior de la Campana a la profundidad
necesaria, aflojar los tornillos del distanciador metálico y mo-
verlo lo necesario.
• Agujerear la pared usando la máscara de cartón, colocar los
tacos en los agujeros y sujetar las dos bridas metálicas con cua-
tro tornillos incluídos en la dotación.
• Agujerear los armarios laterales usando la correspondiente
máscara de cartón.
Si se coloca la campana en versión aspirante, quitar la rejilla de la
salida del aire.
• Enganchar la campana en las bridas metálicas.
• Volver a montar la visera prestando atención a insertar las guí-
as en sus sedes. Regular el deslizamiento de la visera trámite
los dos tornillos.
• Mediante los tornillos Vy se puede alinear la altura de la
Campana con la de los aramarios.
• Si fuera necesario, regular ulteriormente la profundidad de la
Campana.
• Apoyar las escuadras de seguridad en las placas de sujeción
• Marcar los centros de los agujeros
• Agujerear la pared y sujetar la escuadras de seguridad con los
tornillos y tacos incluídos en la dotación
