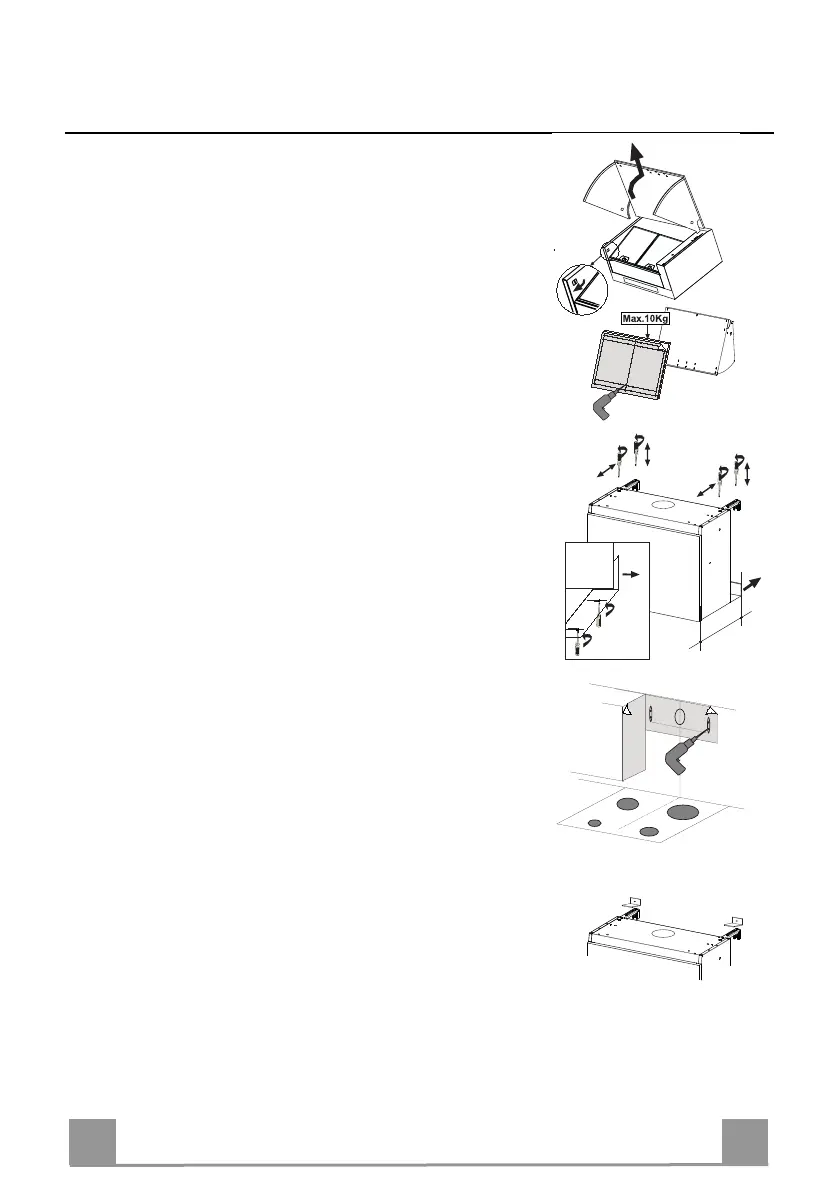

INSTALACJA
MONTAŻ PRZEDNIEGO PANELU OSŁONY
• Pociągnąć metalową zaokrągloną osłonę do przodu, zabloko-
wać jednocześnie nieruchomo po lewej stronie okapu.
• Przewiercić panel używając odpowiedniego kartonowego
wzorca i przykręcić go do osłony przy pomocy znajdujących
się w zestawie śrub.
MONTAŻ DO ŚCIANY
• Głębokość okapu może wynosić od 275 do 360 mm.
• Przy pomocy śruby Vx można dokonać regulacji głębokości.
• Aby dokonać regulacji głębokości dolnej części okapu, należy
poluzować śruby przekładki metalowej i odpowiednio ją prze-
sunąć.
• Używając odpowiedniego kartonowego wzorca wywiercić
otwory, włożyć do nich kołki i przy pomocy czterech śrub
przykręcić dwa metalowe wsporniki.
• Używając odpowiedniego kartonowego wzorca wywiercić
otwory w panelach bocznych.
W razie instalacji okapu w wersji z wyciągiem, usunąć kratkę
znajdującą się na wylocie powietrza.
• Założyć okap na metalowych wspornikach.
• Zamontować osłonę, zwracając uwagę, aby prowadnice weszły
w odpowiednie miejsca. Przy pomocy dwóch śrub wyregulo-
wać przesuwanie się osłony.
• Przy pomocy śrub Vy można wyrównać okap w stosunku do
wysokości sąsiednich mebli.
• Jeżeli dalej zachodzi konieczność regulacji głębokości okapu.
• Założyć kątowniki zabezpieczające na elementy montażowe.
• Zaznaczyć środek otworów.
• Wywiercić w murze otwory i przy pomocy śrub oraz kołków
zamocować kątowniki zabezpieczające.
