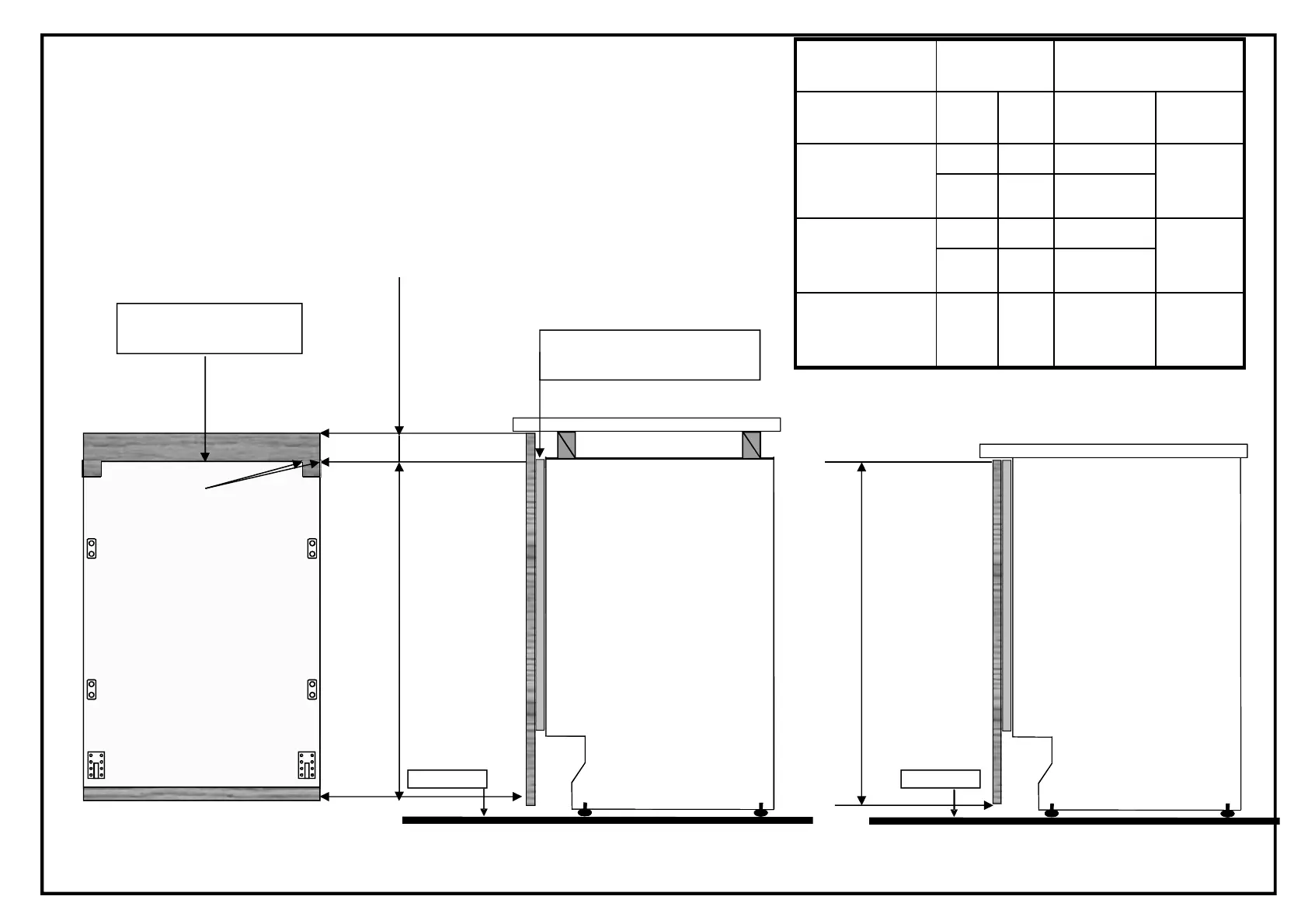

INSTALLAZIONE PERSONALIZZATA
CUSTOMISED INSTALLATION
Quota “A”
Distance A”
Modello
Model
Min Max Spessore
Thickness
Peso
Weight
STL867A
STLA868A
STL/STLA865A
840 880 3 2,5-9
881 885 2,5
STL827A
STLA828A
STL/STLA825A
800 840 3 2,5-9
841 845 2,5
STL827B
STLA828B
STL/STLA825B
760 800 3 2,5-9
ATTENZIONE: Si consiglia l’installazione standard.
In caso di installazione personalizzata (presenza quota “B”) si consiglia di
utilizzare ante alleggerite (≤ 8,5 kg).
WARNING: Standard installation is recommended.
In case of customised installation (distance “B”) present, lightweight door
panels (≤ 8.5 kg) should be used.
25 mm.Min.
INSTALLAZIONE STANDARD
STANDARD INSTALLATION
QUOTA “A“ – DISTANCE “A”
QUOTA “A“ - DISTANCE “A”
POSIZIONARE LA DIMA
ALLA QUOTA “B”
FAR COINCIDERE IL FILO
SUPERIORE DIMA CON IL
FILO SUPERIORE
FRONTALINO
POSITION THE TEMPLATE
AT DISTANCE “B”
ALIGN THE TOP EDGE OF
THE TEMPLATE WITH
THE TOP EDGE OF THE
CONTROL PANEL
QUOTA “B“
DISTANCE “B”
FILO SUPERIORE DIMA
TOP EDGE OF TEMPLATE
FILO SUPERIORE FRONTALINO
TOP EDGE OF CONTROL PANEL
25 mm.Min.
