SMS-start puede conectarse tanto en la línea que alimenta el motor (Fig. 1) como en la conexión
en triángulo del motor (Fig. 2), si se dispone de un motor con devanados conectados en triángulo
cuando recibe corriente de la tensión de red (p.ej. motor 400/690 con alimentación de red de
400V o bien motor 230/400 con alimentación de red de 230V).
Cuando SMS-start está conectado en el triángulo, la corriente que lo atraviesa (IF) es 1.6 veces
inferior respecto de la corriente de línea (IL), por lo tanto se puede utilizar para motores con
corriente nominal 1,6 veces superior.
Tipo
SMS-start
MÁXIMA Corriente Motor
Conexión en la
LÍNEA (Fig.1)
Conexión en el
TRIÁNGULO (Fig.2)
SSV040 40 65
SSV070 70 115
Se recomienda realizar la conexión de SMS-start antes de los contactores del motor dado
que cuando se desconecta la corriente, se borra la memoria térmica, que posibilita tiempos de
funcionamiento distintos según la corriente absorbida (VEA FUNCIONAMIENTO).
Al perder la memoria térmica, el dispositivo no es capaz de protegerse contra las posibles sobrecargas.
SMS-start se adapta automáticamente a la conexión efectuada y al sentido cíclico de red.
En caso de que fuera necesario invertir la rotación del motor, será suciente invertir entre sí
dos fases de alimentación (p.ej. R con S) y modicar debidamente la conexión al dispositivo de
CONTROL SECUENCIA FASES, para mantenerlo en funcionamiento.
¡IMPORTANTE!
En el caso de conexión dentro de la conexión en triángulo del motor (Fig. 2) ¡será
necesario invertir R con S y no L1 con L2!

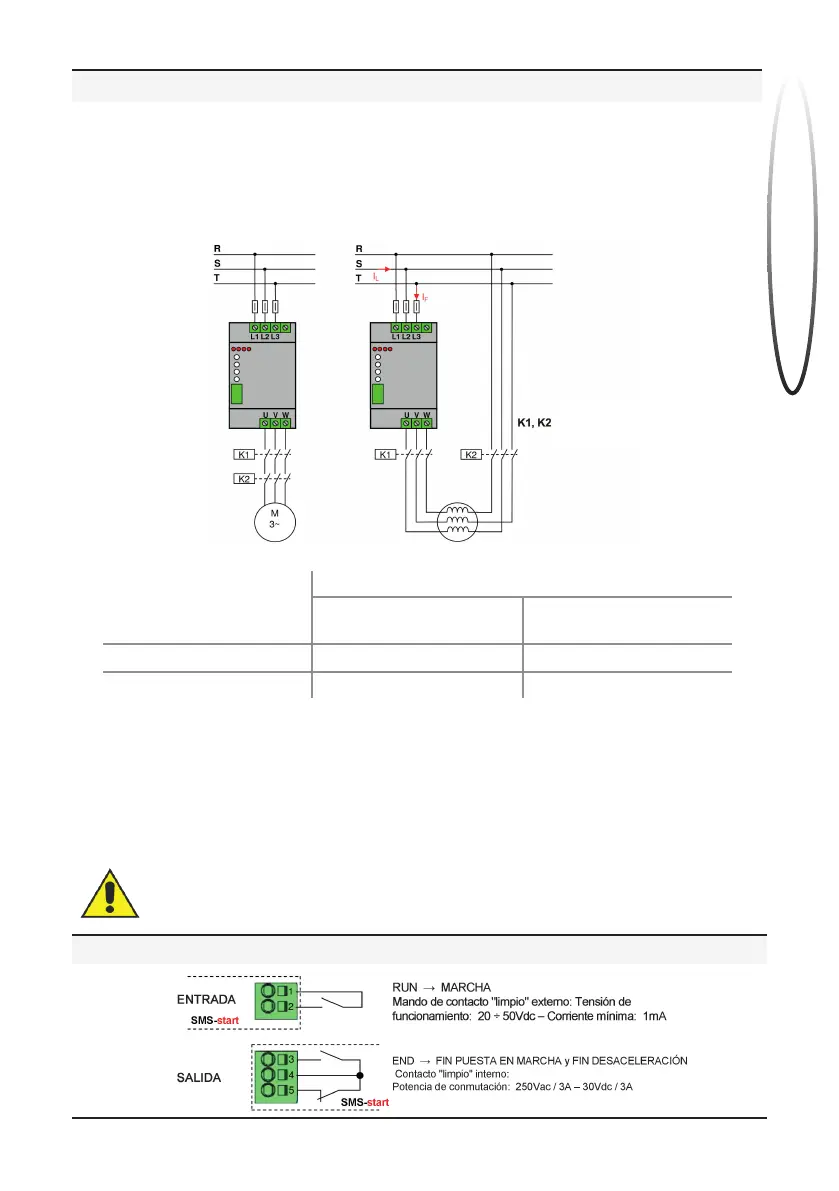

FIG. 1-CONEXIÓN EN LA LÍNEA
FIG. 2-CONEXIÓN EN EL TRIÁNGULO 6 CABLES
CONEXIONES CIRCUITOS DE MANDO
CONEXIONES AL MOTOR
Contactores de Motor
