RISOLUZIONE PROBLEMI
ITALIANO
Dispositivo
diagnostica
Causa Controlli
Conclusioni / Azioni
1
Il led POWER non
lampeggia
La scheda di controllo
non è alimentata
Vericare la presenza della
corretta alimentazione ai terminali
L1/L2/L3
Probabile danneggiamento
dell’alimentatore interno.
Contattare SMS
2
Il led RUN non si
accende
Vericare che tra i terminali 1-2
(RUN) il contatto sia chiuso
Probabile guasto al comando
di marcia. Contattare SMS
3
Il led FAULT*
lampeggia x1
La corrente di avviamento
supera i limiti massimi del
dispositivo
Vericare l’isolamento del motore.
Vericare che la taglia del
dispositivo sia compatibile alla
potenza del motore
Probabile guasto ai relè
by-pass. Contattare SMS
4
Il led FAULT*
lampeggia x2
La temperatura del
dissipatore supera gli 80°C
Vericare che le feritoie di
areazione non siano ostruite.
Attendere qualche minuto per
permettere al dissipatore di ridurre
la temperatura
Probabile guasto della sonda
di temperatura
5
Il led FAULT*
lampeggia x3
SMS Start non si sincronizza
con la rete elettrica
Vericare che la frequenza della
rete elettrica sia compresa tra
45Hz e 65Hz
Probabili disturbi della rete
elettrica o componenti guasti
6
Il led FAULT*
lampeggia x4
SMS Start non riconosce
il motore
Vericare che il motore sia
collegato correttamente.
Vericare la tensione di
alimentazione sui terminali
L1,L2,L3
Probabile danneggiamento dei
componenti di potenza.
Mancanza di una delle fasi di
alimentazione
7
Il led FAULT*
lampeggia x5
SMS Start riconosce il
motore collegato in modo
errato
Vericare che il motore sia
collegato correttamente
Probabile danneggiamento dei
componenti di potenza
8
Il led FAULT*
lampeggia x6
SMS Start riscontra il
mancato funzionamento di
un componente di potenza
Vericare che la tensione di
alimentazione sia corretta
Probabile danneggiamento dei
componenti di potenza
9
Il led FAULT*
lampeggia x7
SMS Start riscontra la
mancata attivazione del relè
di by-pass
Vericare che la tensione di
alimentazione sia corretta
Probabile danneggiamento dei
componenti di potenza
10
Il led FAULT*
lampeggia x8
SMS Start riscontra un
sovraccarico sui componenti
di potenza
Vericare che la taglia del
dispositivo sia compatibile con la
potenza del motore.
Attendere alcuni minuti e tentare
di nuovo l’avviamento
Sostituire il dispositivo con uno
di taglia superiore
11
Il led FAULT*
lampeggia x9
SMS Start non riesce a
concludere la rampa di
avviamento
Riprovare aumentando
il trimmer IMAX
Sostituire il dispositivo con uno
di taglia superiore
12
Il led FAULT*
lampeggia x10
SMS Start rileva una
accensione indesiderata
Riprovare aumentando
il trimmer TORQ
Probabile danneggiamento
dei componenti di potenza
*Il led FAULT lampeggia “nX“ indica che il led FAULT lampeggia in sincronismo con il led PWR per N volte.

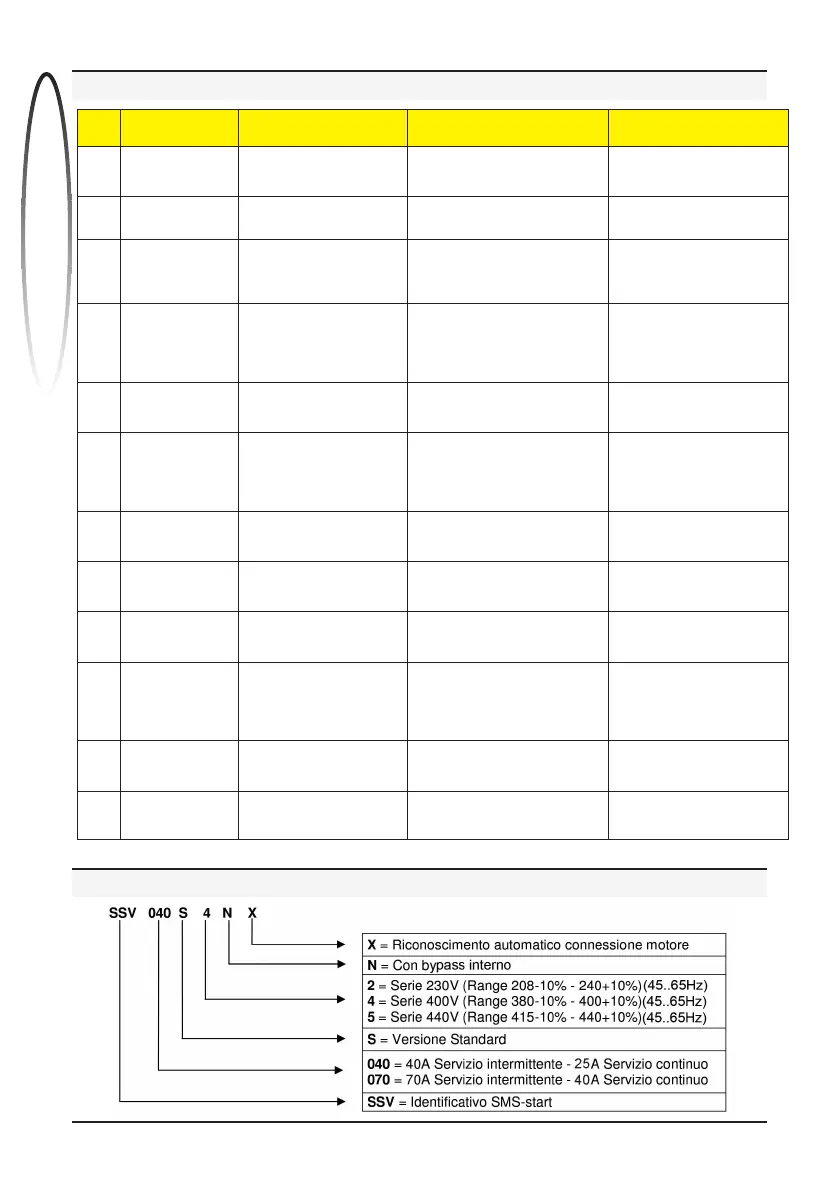

FORMATO CODICE SMS-start
