SMS-start
24
SMS-Start ist in der Lage, sowohl den durch das Netzwerk absorbierten Anlaufstrom, als auch den
auf die Last übertragenen
mechanischen Drehmoment zu begrenzen.

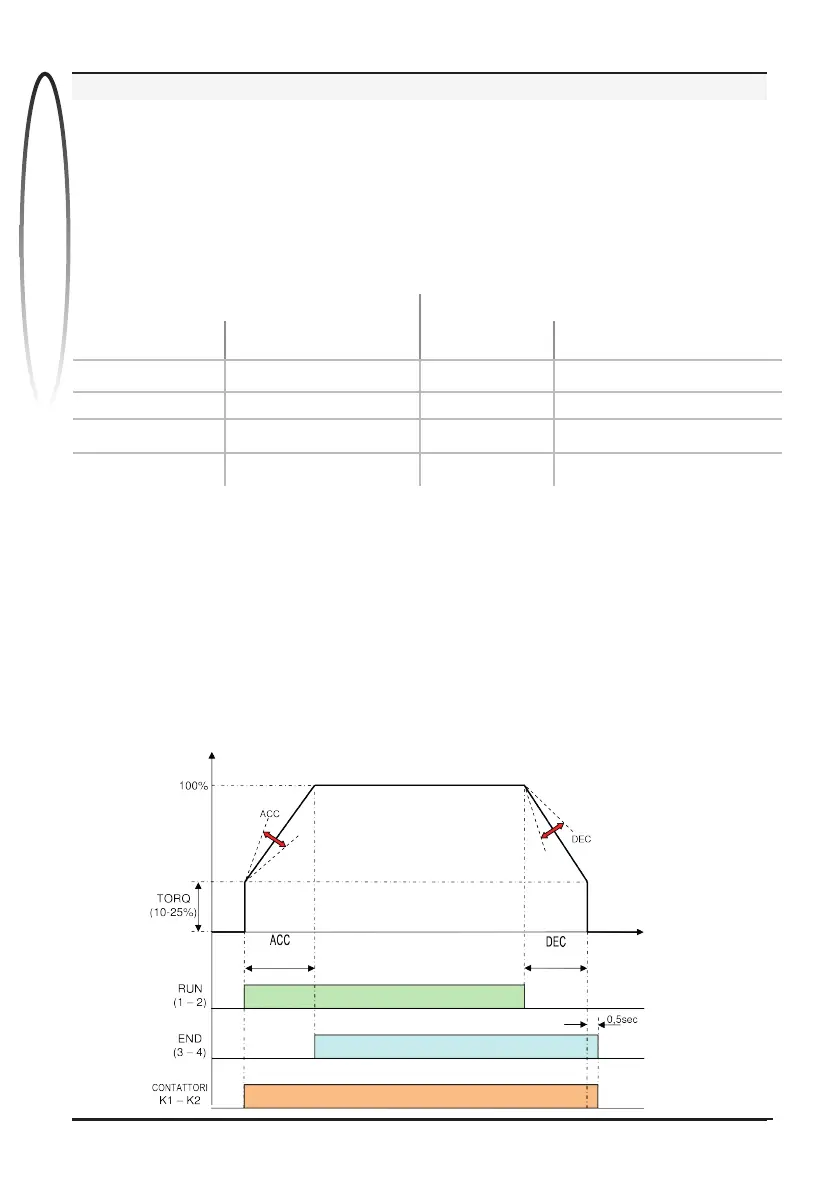

Während des Starts wird für eine schrittweise Erhöhung der Spannung sowie des Drehmoments
des Motors gesorgt und dabei konstant der Stromverbrauch überprüft.
Am Ende des Starts kommt es zum Bypass der Leistungskomponenten, um die Verlustleistung zu
reduzieren und für eine erhöhte Anzahl an Starts/Stunde zu sorgen.
Sobald der Start abgeschlossen ist und der Bypass der Leistungskomponenten aktiviert ist, wird
eine thermische Schutzeinrichtung aktiviert, die unterschiedliche Betriebszeiten in Abhängigkeit
von der Stromaufnahme ermöglicht, wie in nachfolgender Tabelle angegeben.
Beim Überschreiten der festgelegten Schwellenwerte, wird das Gerät gestoppt.
Die Stoppfunktion sorgt für eine schrittweise Reduzierung des Drehmoments für ein "sanftes"
Stoppen.
Das Anlassen des Motors erfolgt nach Schließung des externen Kontaktes (Klemmen 1-2).
SMS-Start startet den Motor und stellt den mit demTORQ Trimmer eingerichteten
Startdrehmoment zur Verfügung und erhöht innerhalb der eingestellten Zeit bis auf den maximalen
Drehmoment.
Nach dem Startbefehl beginnt das Abbremsen des Motors, wodurch die Spannung innerhalb der
vom Trimmer DEC eingestellten Zeit vom maximalen zum minimalen Wert sinkt.
Während der Startphase wird der Ausgangsstrom überwacht. Nach Erreichen der durch Trimmer
IMAX voreingestellten Strombegrenzung, kommt es zur
"Verlangsamung" der Beschleunigungsrampe, sodass sich der Motor weiterhin drehen kann,
ohne zusätzlichen Strom zu verbrauchen.
SSV040 SSV070
Bypass Strom Betriebszeit Bypass Strom Betriebszeit
40A fortgeführt 45A fortgeführt
40A<50A 2 Minuten 30 Sek. 50A<60A 8 Minuten
60A<70A 4 Minuten
70A<80A 2 Minuten
BETRIEB
DEUTSCHE
ZEIT
Spannung
