SMS SMS-start - Page 25

REV 4.1 Printed 09/2018
SMS-start
25
DEUTSCHE
• Das Vorhandensein von Eingangsphasen vor dem Start prüfen.
• Das Vorhandensein des Motors vor dem Start prüfen.
• Thermische Kontrolle der Leistungskomponenten.
• Die korrekte Funktion des Bypass-Relais prüfen.
• Die korrekte Funktion des SCR kontrollieren.
• Kontrolle des maximalen Stroms während der Startphase.
BLINKENDE PWR = Stromversorgung
Logikkarte vorhanden.
RUN ON = Ausführbefehl aktiv.
END ON = Ingangsetzung abgeschlossen,
bleibt während des Betriebs aktiv und schaltet
sich nach 0,5 Sekunden nach dem Ende der
Verlangsamung aus: Kontakt 3-4 geschlossen
und Kontakt 4-5 geö󰀨net.
FEHLER BLINKT= Siehe blinkt, Fehlersuche
Seite 26.

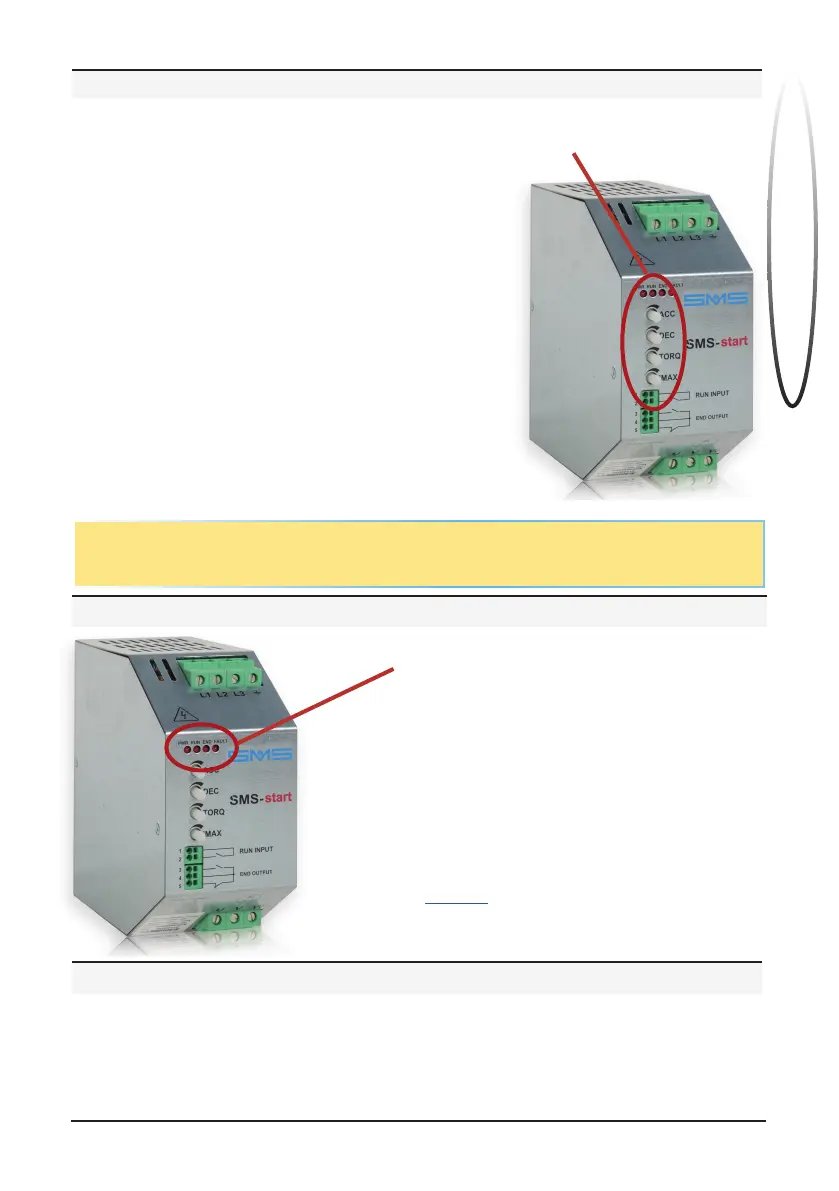

EINSTELLUNGSTRIMMER
LED-Signallampen
ACC Beschleunigungszeit:
Einstellung von 1 bis 7 Sekunden (SMS-Start 40A),
von 1 bis 3 Sekunden (SMS-Start 70A),
Dies ist die Zeit, in der die Ausgangsspannung nach einem
Startbefehl 100% erreicht.
DEC Beschleunigungszeit:
Einstellung von 0 bis 7 Sekunden (SMS-Start 40A),
von 1 bis 3 Sekunden (SMS-Start 70A),
Dies ist die Zeit, in der die Ausgangsspannung
nach dem Startbefehl von 100 auf 0% sinkt. Falls der Trimmer
komplett entgegen des Uhrzeigersinns gedreht ist (Zeit = 0),
ist die Verlangsamung deaktiviert.
TORQ Anlaufmoment: Einstellung von 10 bis 25% des
maximalen Drehmoments. Es ist der Drehmoment, mit dem
der Motor
die Beschleunigung startet.
IMAX Strombegrenzung: Einstellung von 50 bis 300% des
Nennstroms. Dies ist der maximale Stromwert, der während
der Beschleunigung erreicht werden kann. Wenn der
eingestellte Wert erreicht ist, stoppt die Beschleunigungsrampe
und verlängert die Laufzeit. Falls 7 Sekunden überschritten
werden, wird der Betrieb eingestellt und FEHLER angezeigt.
DIE TRIMMER SIND MIT STIFTEN AUSGESTATTET, UM DIE EINSTELLUNG OHNE WERKZEUG
ZU ERLEICHTERN. NACH INBETRIEBNAHME DES GERÄTES, IST ES MÖGLICH DIESE ZU
ENTFERNEN, UM SPÄTERE UND STÖRENDE VERÄNDERUNGEN ZU VERMEIDEN.
SIGNALLICHTER
SCHUTZVORRICHTUNGEN
EINSTELLUNGEN
