SMS SMS-start - Solución de Problemas

REV 4.1 Printed 09/2018
SMS-start
20

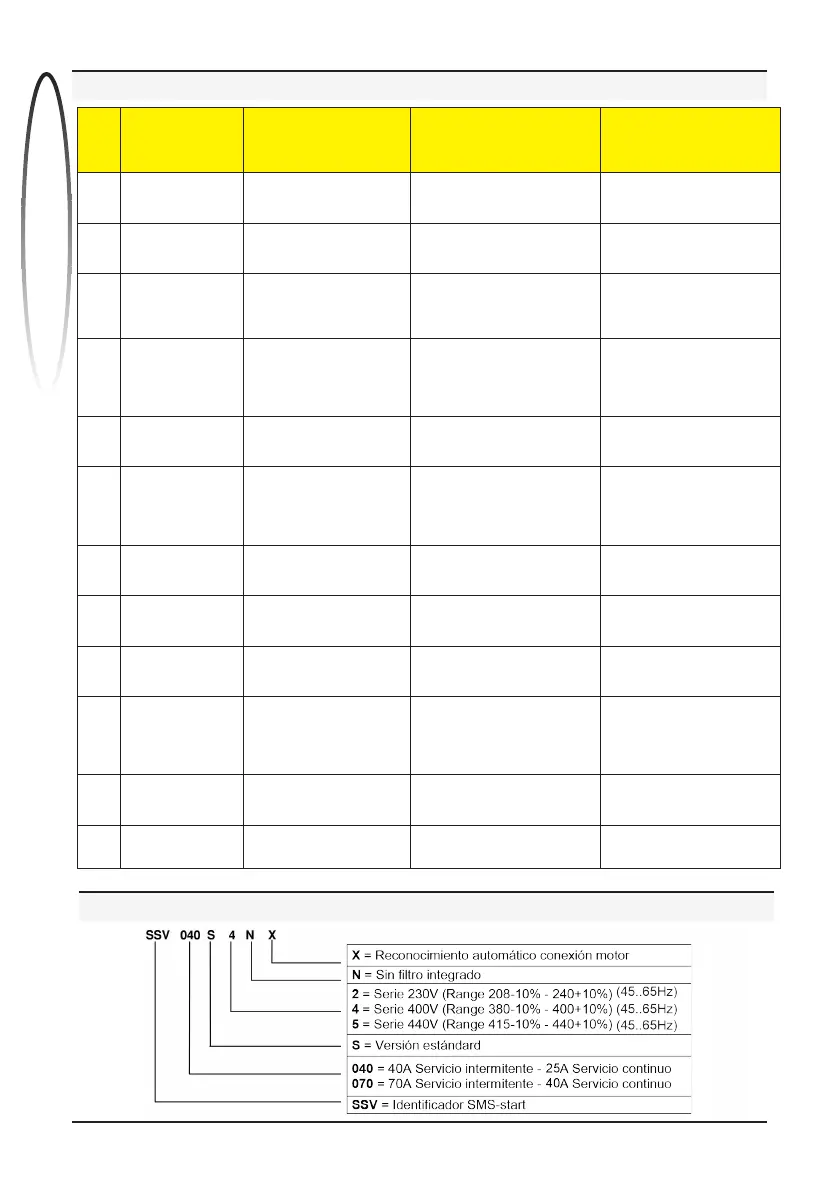

SOLUCIÓN DE PROBLEMAS
ESPAÑOL
Diagnóstico
dispositivo
Causa Operación a realizar
Conclusiones / Acción a
realizar si os controles
propuestos dan un
resultado negativo
1
El led POWER no
parpadea
La tarjeta de control no está
alimentada
Verique la presencia de la
correcta alimentación en los
terminales L1/L2/L3
Daño probable del alimentador
interno. Contacte SMS
2
El led RUN no se
enciende
Verique que el contacto esté
cerrado entre los terminales
1-2 (RUN)
Probable avería en el mando
de marcha. Contacte SMS
3
El led FAULT*
parpadea x1
La corriente de puesta en
marcha supera los límites
máximos del dispositivo
Controlar el aislamiento del
motor. Controlar que la talla del
dispositivo sea compatible con
la potencia del motor
Probable daño de los relés
by-pass. Contactar SMS
4
El led FAULT*
parpadea x2
La temperatura del
disipador supera los 80ºC
Verique que las ranuras de
aireación no están obstruidas.
Espere unos minutos para
permitir que el disipador reduzca
la temperatura
Probable avería en la sonda
de temperatura. Contacte
SMS
5
El led FAULT*
parpadea x3
SMS Start no se sincroniza
con la red eléctrica
Verique que la frecuencia de la
red eléctrica oscila entre 45Hz
y 65Hz
Probables problemas de la
red eléctrica o componentes
dañados
6
El led FAULT*
parpadea x4
SMS Start no reconoce la
conexión al motor
Verique que el motor está
conectado correctamente.
Verique la presencia de la
correcta alimentación en los
terminales L1/L2/L3
Daño probable de
componentes de potencia.
Falta de una fase
7
El led FAULT*
parpadea x5
SMS Start reconoce el
motor conectado de modo
errado
Verique que el motor está
conectado correctamente
Daño probable de
componentes de potencia
8
El led FAULT*
parpadea x6
SMS Start detecta la falta
de funcionamiento de un
componente de potencia
Controlar que la tensión de
alimentación sea correcta
Daño probable de
componentes de potencia
9
El led FAULT*
parpadea x7
SMS Start detecta la falta
de activación del relé de
by-pass
Controlar que la tensión de
alimentación sea correcta
Daño probable de
componentes de potencia
10
El led FAULT*
parpadea x8
SMS Start detecta
la sobrecarga en los
componentes de potencia
Controlar que la talla del
dispositivo sea compatible con
la potencia del motor. Esperar
algunos minutos y tratar de
nuevo la puesta en marcha
Sustituya el dispositivo con un
dispositivo de tamaño superior
11
El led FAULT*
parpadea x9
SMS Start no logra a
concluir la rampa de puesta
en marcha
Intentar otra vez
aumentar el trimmer IMAX
Sustituya el dispositivo con un
dispositivo de tamaño superior
12
The FAULT* LED
parpadea x10
SMS Start detecta un
encendido indeseado
Intentar otra vez
aumentar el trimmer TORQ
Daño probable de
componentes de potencia
* El led FAULT parpadea “xN” indica que el led FAULT parpadea en sincronía con el led PWR por N veces.
FORMATO CÓDIGO SMS-start
