SMS-start
23
DEUTSCHE
SMS-Start lässt sich sowohl mit der Leitung, die den Motor versorgt (Abb. 1), als auch im Inneren
des Motordreiecks verbinden (Abb. 2) falls ein Motor mit dem Dreieck verbundene Spulen vorhan-
den sind und Netzspannung vorliegt (z.B. Motor 400/690 mit Netzspannung 400V oder 230/400
mit Netzspannung 230 V).
Wenn SMS-Start ans Dreieck angeschlossen ist, ist der Strom, der hindurchießt (IF) 1,6-
mal niedriger als der Leitungsstrom (IL). Daher ist er für Motoren mit einem 1,6 mal höheren
Nennstrom nutzbar.
Typ
SMS-Start
MAXIMALER Motorstrom
Anschluss an
DER LEITUNG (Abb. 1)
Anschluss im
DREIECK (Abb. 2)
SSV040 40 65
SSV070 70 115
Es wird empfohlen, einen den Motorkontakten vorgeschalteten Anschluss von SMS-Start
durchzuführen, da der thermische Speicher zusammenbricht, sobald die Stromversorgung des
Gerätes ausgeschaltet ist, wodurch unterschiedliche Laufzeiten je nach Stromverbrauch (SIEHE
BEDIENUNG) ermöglicht werden.
Bei Verlust des Wärmespeichers ist das Gerät nicht imstande, sich vor Überlastung zu schützen.
SMS-Start passt sich automatisch der hergestellten Verbindung und der Phasenfolge des Netzes an.
Falls es erforderlich sein sollte, die Drehung des Motors umzukehren, reicht es aus, zwei
Versorgungsphasen (z.B. R und S) miteinander umzukehren und die Verbindung mit dem Gerät
STEUERUNG DER PHASENFOLGE entsprechend zu ändern, um ihn am laufen zu halten.
WICHTIG!
Im Falle eines Anschlusses im Inneren des Motordreiecks (Abb. 2) ist es erforderlich,
R mit S und nicht L1 mit L2 umzukehren!

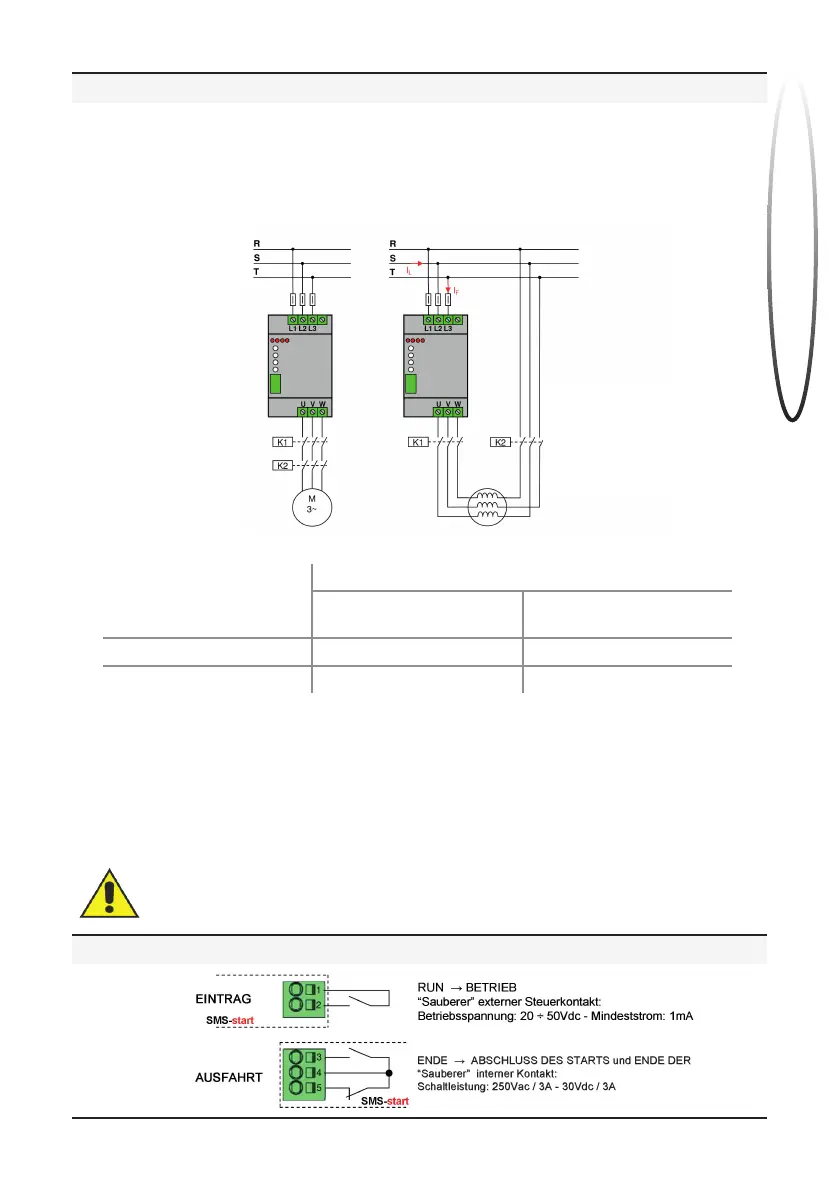

MOTORANSCHLÜSSE
ABB. 1-ANSCHLUSS AN DER LEITUNG
ABB. 2-ANSCHLUSS IM DREIECK 6 LEITER
ANSCHLUSS AN STEUERKREISE
ENGINE SCHÜTZE
