75
ZCT761ACE Rev. D (03/20)
バッテリーパックの仕様
CTB6172は使用しないでください。
タイプ
CTB8172BK/CTB8174 ............... リチウムイオン
電圧
CTB8172BK/CTB8174 ...........................................
............................. 14.4 VDC (3.6 V x 4 セルペア)
重量
CTB8172BK/CTB8174 ...............................0.23 kg
充電時間
CTB8172BK ................................................~55分
CTB8174 .....................................................~70分
寿命
CTB8172BK/CTB8174 .................... 1000サイクル
注: 1サイクル =1充電と1放電
充電容量
CTB8172BK ..............................................2.0 A•H
CTB8174 ................................................... 2.5 A•H
放電温度範囲
CTB8172BK/CTB8174 ...........................................
.....................-4°F(-20°C) から 140°F(60°C) まで
バッテリー充電器の仕様
入力
CTC772A/CTCA772A/CTCEU772A/CTCJ772A .......
............................................100-240 V、50/60 Hz
出力
全モデル共通 ..............................................3.0 A
重量
全モデル共通 ..........................1.15 lbs (0.52 kg)
充電温度範囲
CTB8172BK/CTB8174 ...........................................
........................32°F(0°C) から 113°F(45°C) まで
換気開口部を塞がないでください。
用途
Snap-onコードレスインパクトレンチは、工業用や
自動車産業の両用途で、各種ボルトナット類の締
め込み作業に理想的にご利用いただけます。
Snap-onインパクトソケットをご利用いただけ
れば、より少ない疲労感で作業効率を向上すべ
く、パワーとスピードをご提供できます。本インパク
トレンチは、エアホースや電気コードを要する製品
では通常達成不可能の移動自由度もご提供でき
ます。
操作
フリクションリン グアン ビ ル
1. インパクトソケットを取り付けるときは、工具が突
然作動するのを防ぐため、バッテリパックを取り外
しておいてください。
2. ソケットの四角面を、アンビル末端部の4平面に
合 わ せ ま す 。
3. ソケットをフリクションリングに押しつけて、止まる
まで押し込みます。
4. インパクトソケットを外すには、ソケットをしっかり
握って、アンビルをスライドさせて外します。
このタイプのアンビルは、ガレージ環境内のように、ソ
ケットを何度も交換するところに適します。
燃料ゲージ
本ツールには燃料ゲージがあり、バッテリーの充
電状態を示すようになっています。燃料ゲージは、
本ツール左側面、ハンドル上部にあります。円形の
3色LEDの色が、充電状態に応じて変化します。毎
回トリガーを引くたびに、燃料ゲージが3秒間アク
ティブになります。燃料ゲージの機能は、下記の通
りです。
• LED緑色 - バッテリーは80%から100%の充電状態
になっています。
• LED黄色 - バッテリーは25%から80%の充電状態
になっています。
• LED赤色 - バッテリーは0%から25%の充電状態に
な っ て い ま す 。
• LED点滅赤色 - バッテリーを即座に交換する必要
が あります 。

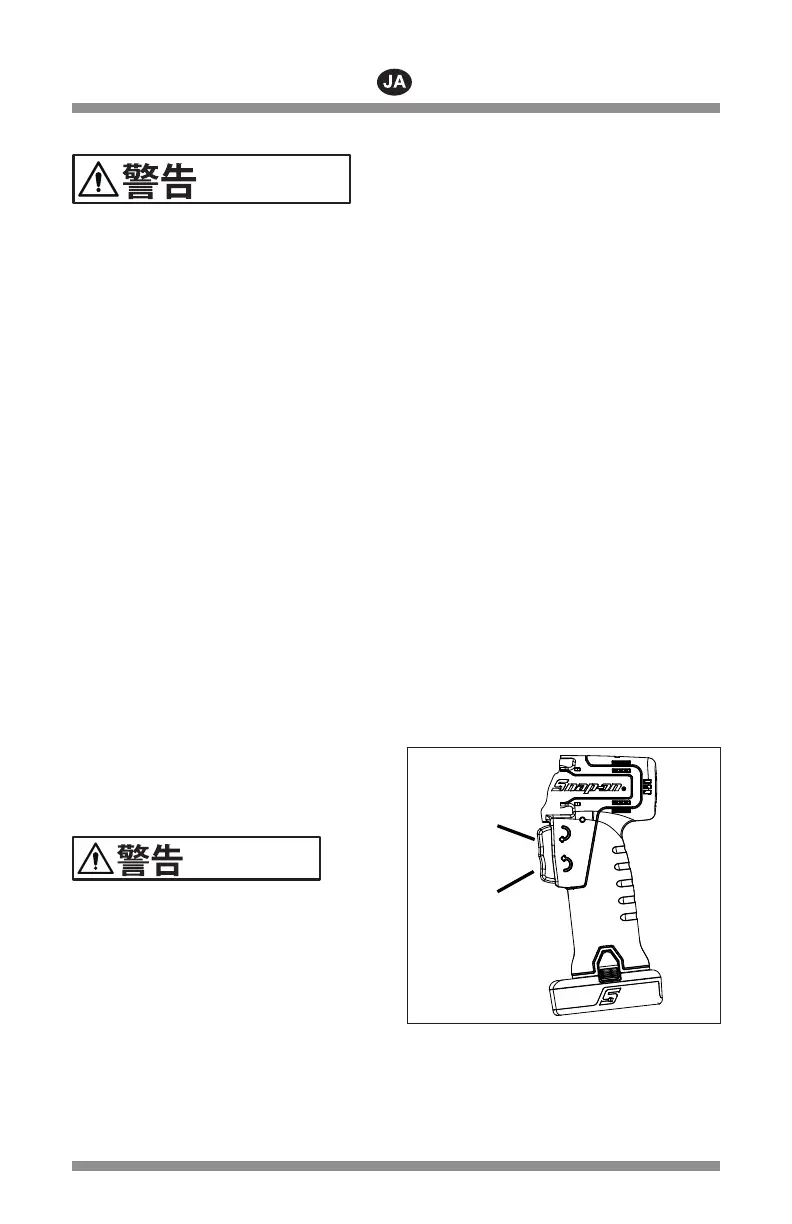

トグ ルトリガ ー
A
B
図 3: 正転/逆転トグルスイッチの使い方
A –
正転(時計回り)
B –
逆転(反時計回り)
