4. Pour retirer la douille à chocs, utilisez un objet pointu
pour appuyer sur la goupille dans le trou. Faites
ensuite glisser la douille.
Ce type d’enclume est adapté à un usage industriel, tel qu’une
chaîne de montage.
Utilisation du sélecteur de vitesse
Le bouton de sélection de vitesse est utilisé pour
contrôler la vitesse de rotation, la vitesse d’impact et le
couple de sortie.

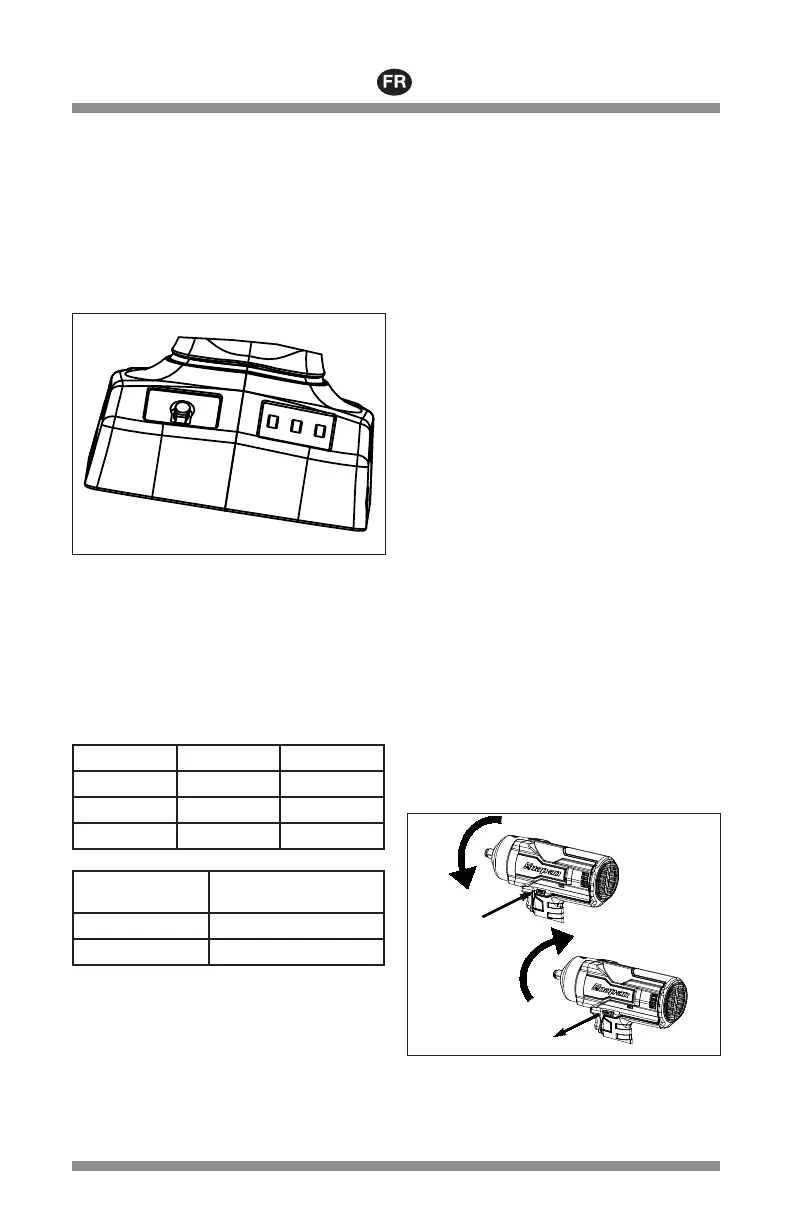

Figure 2: Sélecteur de vitesse
Pour sélectionner la vitesse
1. Appuyer sur la gâchette puis la relâcher pour activer
l’outil. La valeur du réglage de vitesse actuellement
sélectionné s’affiche en accord avec le tableau de
sélection de vitesse donné ci-dessous.
2. Appuyer sur le bouton de sélection de vitesse pour
sélectionner l’un des trois modes de vitesse. Le
travail peut commencer une fois que le réglage de
vitesse voulu est affiché.
REGLAGE VITESSE IPM
1 0-740 0-500
2 0-740 0-1500
3 0-1500 0-2200
COULEUR DU
VOYANT
DIRECTION
Vert Antihoraire (sens inverse)
Rouge Horaire (avant)
La vitesse de rotation peut être réglée indépendamment
du sens de rotation.
Surcharge
En cas de surcharge de l’outil, pour quelle que raison que
ce soit, provocant une surchauffe excessive de
l’interrupteur ou de la batterie, le circuit électronique
arrêtera son fonctionnement. Ceci est un dispositif de
sécurité qui empêchera la surchauffe de l’outil. Relâchez
la détente pour reprendre le fonctionnement normal.
— Surchauffe de la batterie – indiquée par le
clignotement des quatre DEL de la batterie. Cela
signifie que la température interne de la batterie
est trop élevée, l’outil va s’arrêter pour en
prolonger la durée de vie. Les voyants clignotent
pendant quatre (4) minutes après chaque
pression sur la détente jusqu’à ce que la
température revienne à un niveau acceptable. Il
est possible de refroidir l’outil ou la batterie à
l’aide d’un ventilateur. Remarque : les
composants électroniques ont été ajustés de
façon à obtenir des performances et une
capacité optimales de la batterie avant
d’atteindre la limite de température. Lorsque
cette situation se produit, la batterie est
généralement proche de devoir être rechargée.
Placer la batterie dans le chargeur active un
ventilateur interne qui facilite le refroidissement ;
le chargement de la batterie commence dès que
la température de cette dernière est redevenue
acceptable.
— Surchauffe de l’outil – indiquée par le
clignotement de la DEL. Lorsque l’outil est
utilisé en continu à forte charge, la température
interne limite de l’interrupteur sera atteinte,
l’outil cessera de fonctionner temporairement.
Laissez l’outil refroidir à l’air libre avant de
l’utiliser à nouveau.
— Limite de courant de l’outil atteinte – indiquée
par le clignotement de la DEL et de l’arrêt de
l’outil alors que la détente est complètement
enfoncée. Lorsque l’outil a été utilisé à forte
charge de manière prolongée, la limite de
courant sera atteinte, l’outil sera alors hors
tension. L’outil se remettra à fonctionner
immédiatement après avoir relâché la détente.
Commutateur avant/arrière
Le commutateur gauche/droite détermine le sens de
rotation de l’enclume, dans le sens des aiguilles d’une
montre ou dans le sens inverse.
A
B
Figure 3 : Commutateur avant/arrière
A – Appuyez sur le commutateur pour obtenir
une rotation inverse ou antihoraire.
B – Relâchez le commutateur pour une rotation
avant ou horaire.
