Snap-On CT9075 - Descrizione Funzionale; Dati Tecnici

56
ZCT9075CE Rev. E (11/19)
CONSERVARE
QUESTE
ISTRUZIONI
Descrizione funzionale
A
B
C
D
E
F

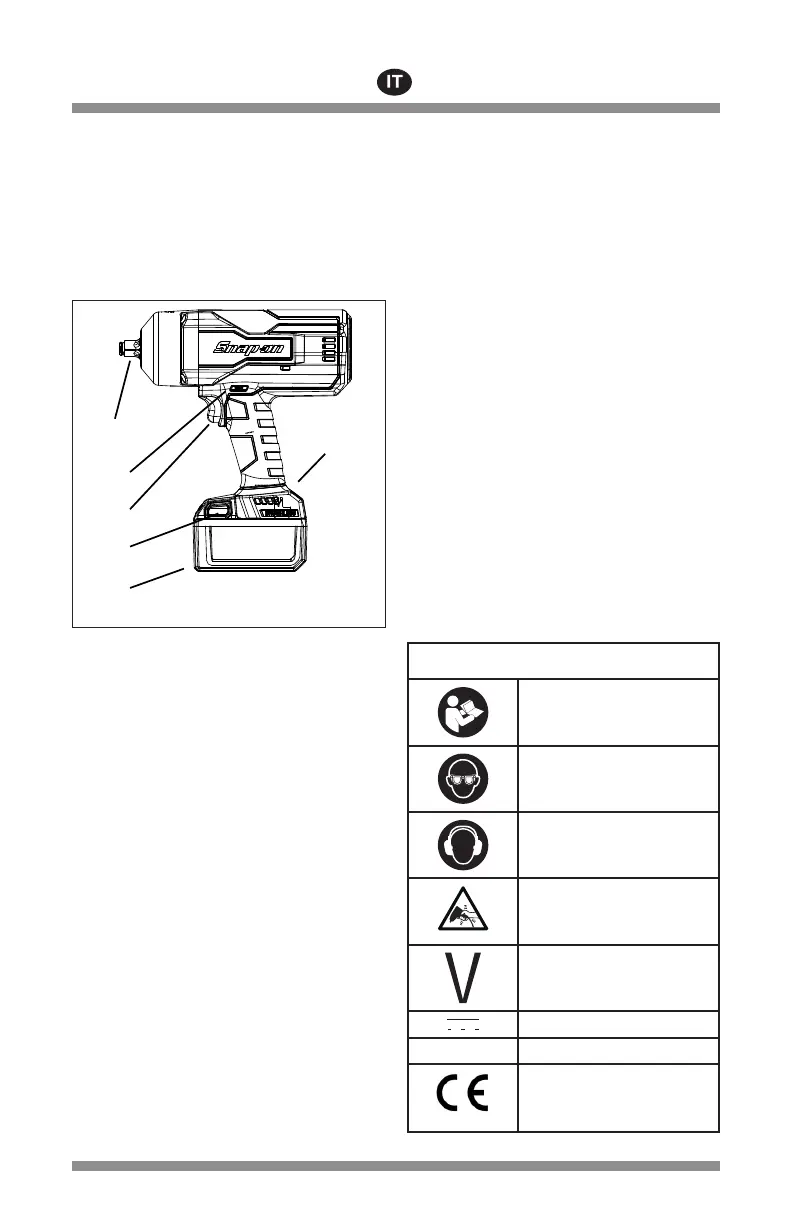

Figura 1: Avvitatore ad impulsi a batteria
A – Base dell’anello di tenuta
B – Barra d’inversione rotazione avanti/indietro
C – Grilletto
D – Pulsante di rilascio
E – Batteria ricaricabile
F – Impostazioni della potenza
Dati tecnici
Caratteristiche tecniche
dell’avvitatore a impulsi
Dimensioni dell’attacco quadro
CT9075/ CT9075P / CT9075L ...................13 mm
CT9100 / CT9100L ...................................19 mm
Coppia di serraggio
CT9075/ CT9075P ...............................1220 N•m
CT9075L ............................................. 1043 N•m
CT9100 ............................................... 1356 N•m
CT9100L ............................................. 1159 N•m
Coppia di strappo bulloni
CT9075 ............................................... 1627 N•m
CT9100 ............................................... 1763 N•m
Velocità a vuoto ..................................... 1570 rpm
Impulsi al minuto ...................................2200 ipm
Voltaggio motore ...................................18,0 VCC
Peso con batteria (Ioni di litio)
CT9075 ..................................................... 3,9 kg
CT9100 ..................................................... 4,1 kg
Rumore* (Collaudato secondo la norma ISO
15744)
Livello pressione sonora (A) ...................97,6 dB
Incertezza, K .............................................3,0 dB
Livello potenza sonora (A) ....................109,2 dB
Incertezza, K .............................................3,0 dB
Vibrazioni* (Collaudato secondo la norma EN
60745)
Livello di vibrazioni. .............................6,73 m/s
2
Incertezza, K ........................................0,82 m/s
2
*Questi valori dichiarati sono stati ottenuti in
collaudi di laboratorio in base agli standard
dichiarati e non sono adeguati per l’uso in
valutazioni del rischio. I valori misurati in ambienti
di lavoro individuali possono essere più alti. I valori
e il rischio di infortuni che un singolo utente può
subire sono unici e dipendono dall’ambiente e dalla
modalità di lavoro dell’utente, dalla parte su cui
lavora e dal design della postazione di lavoro,
nonché dal tempo di esposizione e dalle condizioni
fisiche dell’utente.
La Snap-on declina ogni responsabilità derivante
dalle conseguenze dell’utilizzo dei valori dichiarati,
anziché di quelli reali di esposizione rilevati
direttamente sul cantiere durante la valutazione dei
rischi in materia antinfortunistica; situazione sulla
quale la Snap-on non ha nessun controllo.
Simbologia
SIMBOLOGIA
CONSULTARE IL MANUALE
OL’OPUSCOLO CON LEISTRUZI-
ONI
INDOSSARE OCCHIALI DI
PROTEZIONE
INDOSSARE CUFFIE
FONOASSORBENTI
PERICOLO DI VIBRAZIONI
VOLT
CORRENTE CONTINUA
n
0
xxx/min VELOCITÀ A VUOTO
MARCHIO CE
