ZCT9075CE Rev. E (11/19)

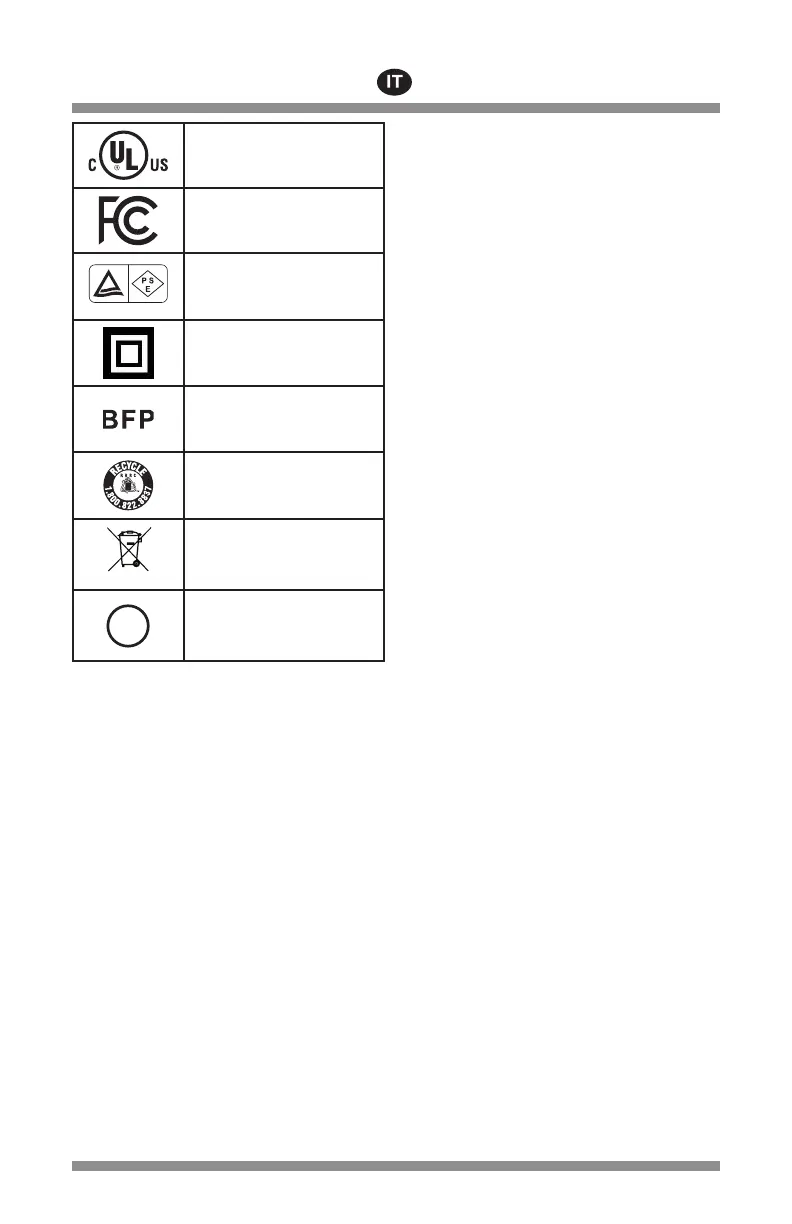

CANADA – STATI UNITI
UNDERWRITERS LABORATORY
FCC
FEDERAL COMMUNICATIONS
COMMISSION
JAPAN ELECTRICAL SAFETY
TÜV RHEINLAND
CON DOPPIO ISOLANTE
PROTEZIONE DA CORRENTI DI
RITORNO
RICICLARE LA BATTERIA
CORRETTAMENTE
NON GETTARE TRA I RIFIUTI
BC
CONFORME ALLE NORME:
CALIFORNIA - TITLE 20
Caratteristiche tecniche
della batteria ricaricabile
Tipo
CTB185/CTB8185/CTB8187 ................. Ioni di litio
Tensione
CTB185/CTB8185/CTB8187 ..................................
....................... 18 VCC (5 celle in coppia da 3,6 V)
Peso
CTB185/CTB8185/CTB8187 ....................... 680 gr.
Tempo di ricarica
CTB185/CTB8187 ....................................~90 min
CTB8185 .................................................. ~60 min
Durata
CTB185/CTB8185/CTB8187 ...................1000 cicli
Nota: 1 ciclo = 1 carica e 1 scarica
Capacità
CTB185/CTB8187 ....................................5.0 A•H
CTB8185 ..................................................4.0 A•H
Intervallo delle temperature di scarica
CTB185/CTB8185/CTB8187 .........da -20°C a 60°C
Dati tecnici del
caricabatteria
Alimentazione
CTC720/CTCA720/CTCEU720/CTCJ720/CTC131/
CTCA131/CTCEU131/CTCJ131 .............................
..............................................100-240V, 50/60 Hz
Uscita
CTC720/CTCA720/CTCEU720/CTCJ720/CTC131/
CTCA131/CTCEU131/CTCJ131 .....................5,0 A
Porta USB di alimentazione ...........5,0VCC@0,5A
Peso
Tutti i modelli ..............................................950 g.
Intervallo delle temperature di carica
CTB185/CTB8185/CTB8187 ............da 0°C a 45°C
Utilizzo
L’avvitatore ad impulsi a batteria Snap-on è ideale per
una vasta gamma di lavori di avvitamento di dispositivi di
fissaggio nel campo industriale ed automobilistico.
Quando utilizzato con le apposite bussole Snap-on,
fornisce la potenza e la velocità ideali per una maggiore
efficienza sul lavoro e con meno fatica per l’operatore.
L’avvitatore a impulsi aggiunge libertà di movimento,
non disponibile di solito con i prodotti che richiedono
tubi flessibili per aria compressa o cavi elettrici.
Applicazione
Base dell’anello di tenuta
1. Quando si installa una bussola per funzionamento a
impulsi, collocare la barra del senso di rotazione nella
posizione centrale per evitare l’avvio accidentale
dell’utensile; oppure rimuovere la batteria.
2. Allineare la parte quadra della bussola con i quattro
lati piatti all’estremità della base.
3. Premere la bussola sull’anello di tenuta fino a che non
si arresta.
4. Per rimuovere la bussola, afferrarla saldamente e
farla scivolare fuori della base.
Questo tipo di base è adatto per lo scambio regolare di
bussole, come, ad esempio, nelle officine.
Base con perno
1. Quando si installa una bussola per funzionamento a
impulsi, collocare la barra del senso di rotazione nella
posizione centrale per evitare l’avvio accidentale
dell’utensile; oppure rimuovere la batteria.
2. Allineare il foro della bussola con il perno sulla base.
3. Allineare insieme le parti quadre e spingere la bussola
sulla base fino a far agganciare il perno nel foro della
bussola stessa.
4. Per rimuovere la bussola, usare un oggetto appuntito
per premere sul perno e sganciarlo dal foro. Quindi,
sfilare la bussola.
