Pour inverser le sens de rotation de l’enclume :
1. Vérifiez que la clé à chocs est arrêtée et ne fonctionne
pas.
2. La position du commutateur avant/arrière détermine
le sens de rotation de l’enclume. Les positions du
commutateur, lorsque l’outil est positionné comme
indiqué ci-dessus, sont les suivantes :
— Avant (B ci-dessus), l’enclume tourne dans le
sens horaire ;
— Arrière (A ci-dessus), l’enclume tourne dans le
sens antihoraire.
3. Pour que l’outil fonctionne, le commutateur doit être
en position avant ou arrière. La position centrale
verrouille le commutateur en position ARRÊT (OFF).
Détente
Appuyez sur la détente pour faire tourner l’enclume. Pour
que l’outil fonctionne, le levier doit être en position avant
ou arrière. La détente peut être verrouillée en position
ARRÊT (OFF). Le blocage de la détente dans la position
ARRÊT permet de diminuer le risque de mise en marche
intempestive de la clé à chocs quand on ne l’utilise pas.
Placez le levier en position centrale pour verrouiller la
détente. Verrouillez la détente lorsqu’elle n’est pas
utilisée.
Recharge de la batterie
1. Insérez la fiche du cordon d’alimentation dans la prise du
chargeur.
2. Raccordez l’autre extrémité du cordon à une prise de
courant.
3. Insérez le bloc-batterie dans le chargeur. Placez le
bloc-batterie de manière à ce que la batterie soit
alignée sur le haut du chargeur.
— Le voyant vert se mettra à clignoter pour
indiquer que le chargeur met en charge le bloc-
batterie.
4. L’indicateur de charge placé sur le bloc-batterie
indiquera le pourcentage de charge en cours. Le
temps de chargement rapide courant est de 60
minutes.
— Lorsque la batterie est à 25 % de charge, un des
voyants verts s’illuminera en continu.
5. Une fois la charge rapide terminée, les quatre (4)
voyants du bloc-batterie seront allumés en continu en
vert ainsi que celui placé sur le chargeur.
6. Si la DEL située à droite clignote en jaune, cela signifie
que le bloc-batterie est soit trop chaud, soit trop froid. Si
la batterie est trop chaude ou trop froide, le chargeur ne
lance pas la procédure de charge rapide. Le chargeur
passe en mode de recharge rapide dès que la
température de la batterie se situe entre 0 et 45°C.
7. Si la DEL située à droite clignote en rouge, cela signifie
que le bloc-batterie est défectueux. Dans ce cas, le
chargeur ne procède pas à la mise en charge de la
batterie.
8. Quand la charge rapide est terminée, la tension de la
batterie est détectée par le chargeur, ce qui provoque la
mise hors tension automatique pour éviter la surcharge
et les quatre voyants de niveau de charge sont allumés
en vert.
9. Le chargeur possède un port USB, son courant de sortie
est de 0,5 A et sa tension de sortie de 5 V c.c. Ne le reliez
pas à un appareil nécessitant un ampérage supérieur à
0,5 A.

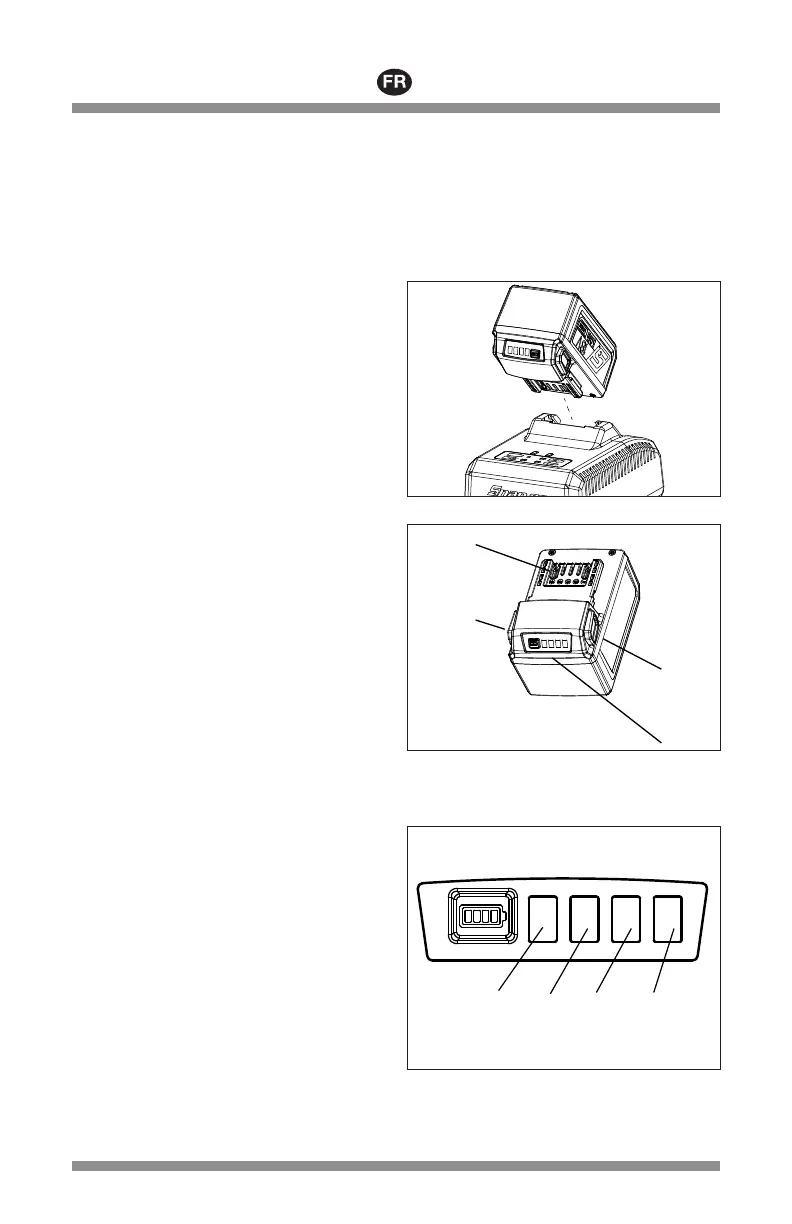

Figure 4 : Insertion de la batterie
A
B
B
C
Figure 5 : Bloc-batterie (CTB185)
A – Borne
B – Bouton de verrouillage
C – Indicateur de charge
L1 L2 L3 L4
Figure 6 : Indicateur de charge (CTB185)
L1 - Voyant allumé - Charge de 25 %
L2 - Voyant allumé - Charge de 50%
L3 - Voyant allumé - Charge de 75%
L4 - Voyant allumé - Charge de 100%
