70
ZCT9075CE Rev. E (11/19)
4. Para retirar el tubo de impacto, utilice un objeto con
punta para empujar el pasador hasta que pase a
través del orificio. Luego saque el tubo de impacto.
Este tipo de yunque es adecuado para uso industrial, como
por ejemplo una cadena de montaje.
Uso del selector de velocidad
El botón selector de velocidad sirve para controlar la
velocidad del yunque, la velocidad de impacto y la
torsión.

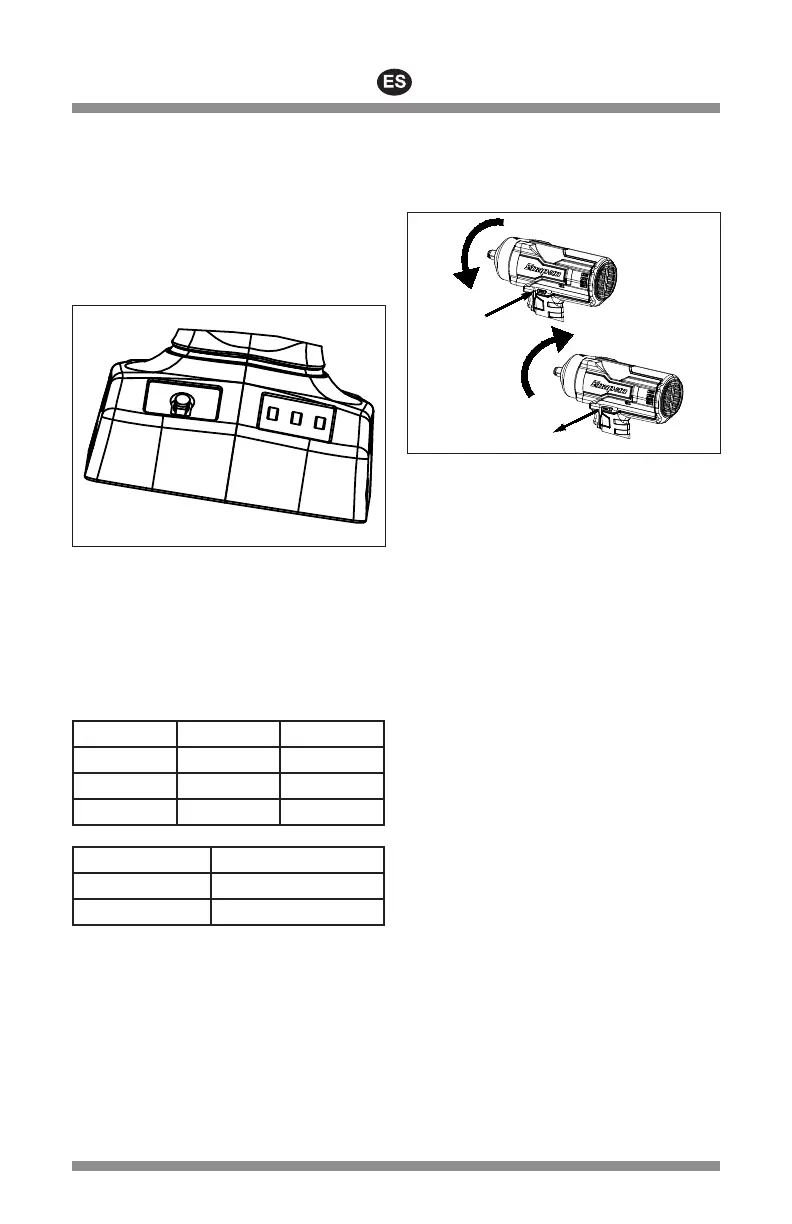

Figura 2: Selector de velocidad
Para escoger la velocidad:
1. Tire del gatillo y suéltelo para encender la
herramienta. Aparecerá la selección de velocidad de
acuerdo a la información sobre el selector de
velocidad de la tabla siguiente.
2. Pulse el selector de velocidad para que vaya pasando
por las tres modalidades de velocidad. Empiece a
trabajar cuando se encienda la velocidad deseada.
AJUSTE VELOCIDAD IPM
1 0-740 0-500
2 0-740 0-1500
3 0-1500 0-2200
COLOR DE LA LUZ DIRECCIÓN
Verde CCW (atrás)
Rojo CW (adelante)
La velocidad puede configurarse por separado para
marcha atrás y marcha adelante.
Interruptor de avance / marcha atrás
El interruptor de avance/marcha atrás determina la
dirección de giro del yunque, ya sea hacia la derecha o
hacia la izquierda.
A
B
Figura 3: Interruptor de avance / marcha atrás
A – Apriete el interruptor para marcha atrás o
rotación hacia la izquierda.
B – Suelte el interruptor para avance o rotación
hacia la derecha.
Para cambiar la dirección de rotación del yunque:
1. Cerciórese de que la llave de impacto se haya
detenido y no funcione.
2. La posición del interruptor de avance / marcha atrás
determina la dirección de rotación del yunque. Las
posiciones del interruptor, cuando la herramienta
tiene la posición que se muestra anteriormente, son:
— Avance (B arriba), el yunque gira hacia la
derecha.
— Marcha atrás (A arriba), el yunque gira hacia la
izquierda.
3. El interruptor debe estar en la posición de avance o
marcha atrás para funcionar. La posición central
bloquea el interruptor en la posición de apagado.
Gatillo
Oprima el gatillo para hacer girar el yunque. La palanca
debe estar en la posición de avance o marcha atrás para
funcionar. El gatillo puede bloquearse en la posición de
apagado (OFF). Bloquear el gatillo en la posición de
apagado ayuda a evitar arranques accidentales cuando
no se use la llave de impacto. Coloque la palanca en la
posición central para bloquear el gatillo. Bloquee el
gatillo cuando no esté en uso.
