de 1/8 po (3,2 mm) décrite auparavant. Réajuster au besoin.
Serrer l'écrou lorsque terminé.
7. Réinstaller le ressort du disque entraîné à l'ensemble disque
entraîné.
32
33
Remplacement du disque entraîné
AVERTISSEMENT
Risque d’amputation
• NE PAS effectuer d’entretien, réglage ou réparation avec
le moteur et la lame en marche.
• ARRÊTER le moteur et la lame.
• Débrancher le câble de la bougie d’allumage et le
sécuriser loin de la bougie.
Risque de brûlure
• Le moteur et ses pièces sont CHAUDS.
• Pour éviter les brûlures graves, laisser refroidir toutes les
pièces suffisamment longtemps.
Si le caoutchouc sur le disque entraîné est très brisé ou usé, il
doit être remplacé. Installer un nouveau disque entraîné comme
suit :

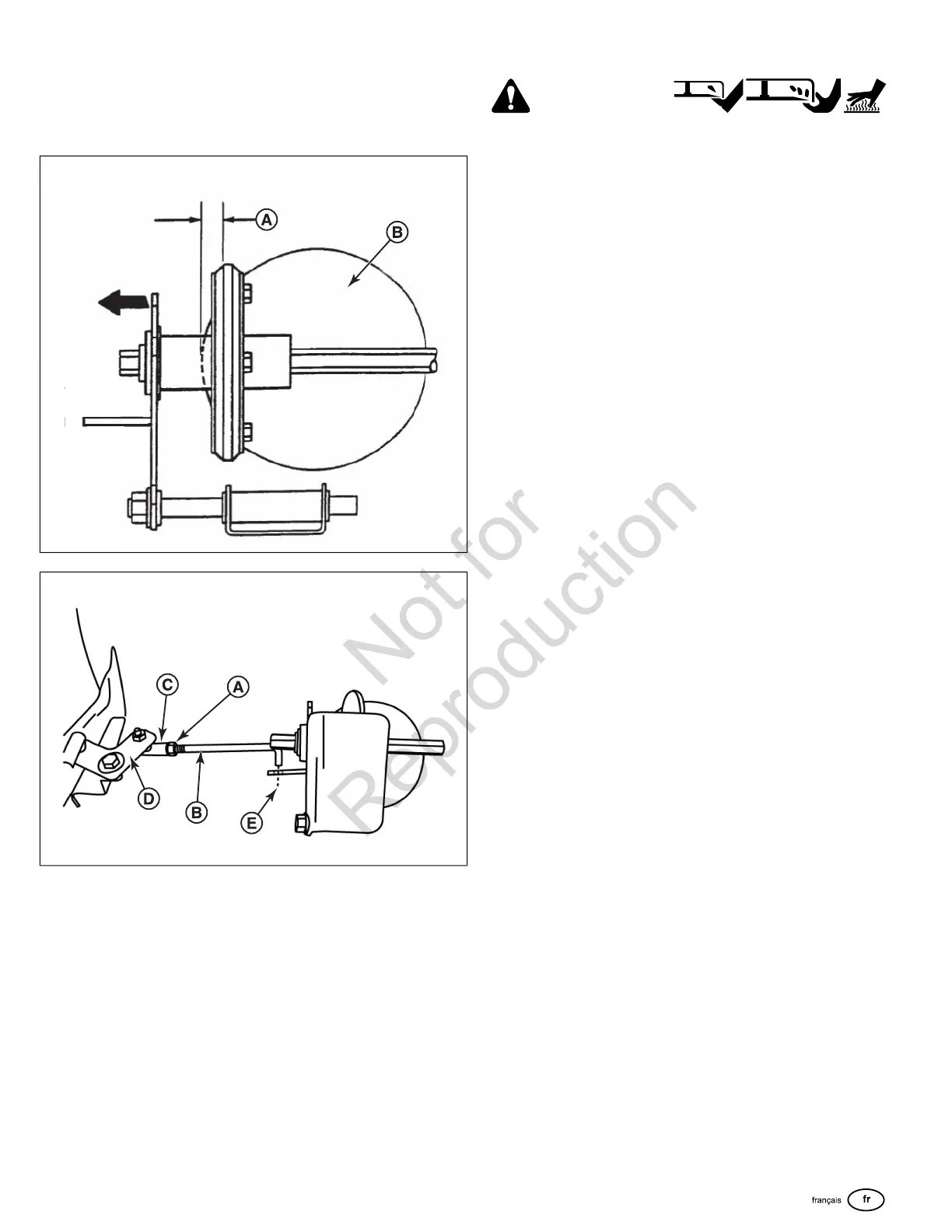

1. Retirer la tige et la rondelle (C, Figure 31Enlever aussi la
goupille et la rondelle (C) de la tige de transfert (D), et
enlever l’extrémité de la tige de transfert de l’orifice dans
l’ensemble disque entraîné.
2. En utilisant des pinces à becs fins, décrocher le ressort
d’entraînement (A, Figure 34) et faire glisser l’ensemble du
disque entraîné hors de l’arbre hexagonal.
3. Enlever les deux bagues à ressort (A, Figure 35) qui retient
le disque entraîné en caoutchouc (B) à l’ensemble du disque
entraîné.
4. Installer un nouveau disque entraîné en caoutchouc sur
l’ensemble du disque entraîné et fixer avec les anneaux de
retenue.
5. Inverser les procédures ci-dessus pour le réassemblage et
l’installation de l’ensemble du disque entraîné.
