4. Installer le nouveau palier.
5. Installer soigneusement le nouveau joint torique par-dessus
l'extérieur du nouveau palier.
6. Installer la douille de palier, et fixer avec des vis.
7. Installer le contre-écrou hex 3/8 po.
36
Entretien de la courroie
AVERTISSEMENT
Risque d’ amputation
• NE PAS effectuer d'entretien, réglage ou réparation avec
le moteur et la lame en marche.
• ARRÊTER le moteur et la lame.
• Débrancher le câble de la bougie d'allumage et le
sécuriser loin de la bougie.
Risque de brûlure
• Le moteur et ses pièces sont CHAUDS.
• Pour éviter les brûlures graves, laisser refroidir toutes les
pièces suffisamment longtemps.

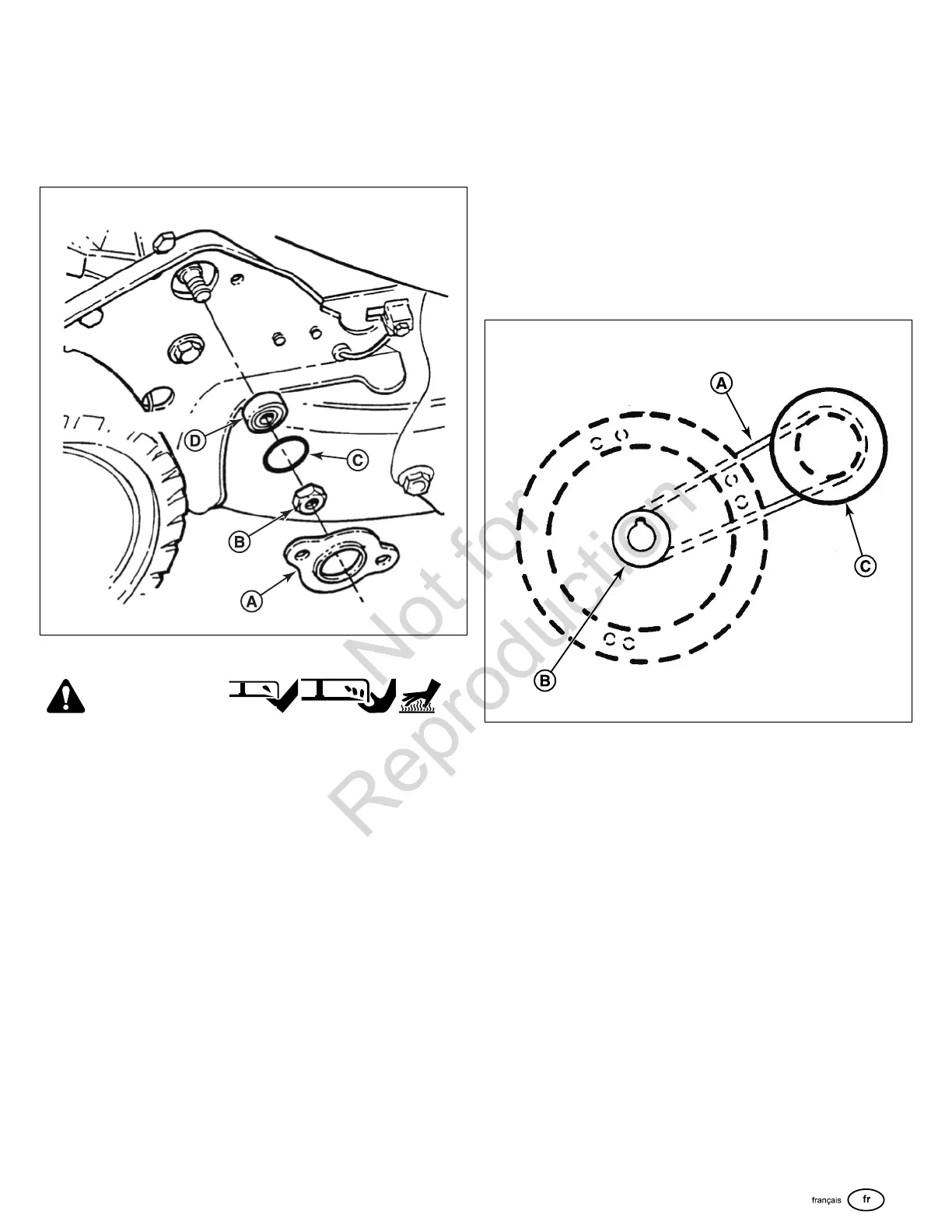

Sur les tondeuses autotractées, la courroie du moteur (A,
Figure 37transmet la puissance de la poulie du moteur (B) au
disque d'entraînement (C). Le disque d'entraînement propulse
la courroie poly-v, qui embraye la transmission qui propulse les
roues arrières. Si ces courroies devenaient usées, elles
pourraient causer un glissement, qui altérerait la performance
de la tondeuse. L'état de la courroie du moteur et de la courroie
poly-v devrait être vérifié toutes les 25 heures d'utilisation de la
tondeuse.
Remplacement de la courroie d'entraînement du
moteur (Courroies extensibles)
1. Vider le réservoir d’essence.
2. Noter l’acheminement de la courroie (Figure 37Il n'y a pas
de poulie guide à déconnecter sur ces modèles.
AVIS
Vider le réservoir d’essence avant de basculer la tondeuse.
NE PAS basculer la machine du côté du carburateur ou de la
bougie. Cela saturerait le filtre à air d'huile issue du carter,
ce qui provoquerait d'importants problèmes de démarrage.
Si cela se produit, le filtre à air souillé doit être changé.
37
3. Enlever l'ensemble disque entraîné. Consulter
Remplacement du disque entraîné
pour le retrait du
disque entraîné pour la procédure.
4. Vider le réservoir d’essence avant de basculer la tondeuse.
Ne pas basculer la tondeuse du côté de la bougie ou du
carburateur. Basculer la tondeuse sur ses roues arrière
et la lame et le moyeu de lame. L'aide d'une autre personne
peut être nécessaire pour tenir la tondeuse en position
inclinée.
5. Retenir l'extrémité rainurée du boulon du disque
d'entraînement (B, Figure 38) avec un tournevis et enlever
l'écrou (F) et la rondelle à denture interne (E).
6. Enlever le couvercle de la courroie, situé en dessous du
châssis.
7. Soulever le disque d’entraînement (A) vers le haut et enlever
la courroie usée.
8. Boucler une extrémité de la nouvelle courroie par-dessus
la poulie du moteur et insérer l'autre extrémité à travers la
fente dans le châssis.
99
