CÂBLAGE DU SNUGTOP CH AU FORD RANGER
SUIVRE CES ÉTAPES DANS L’ORDRE

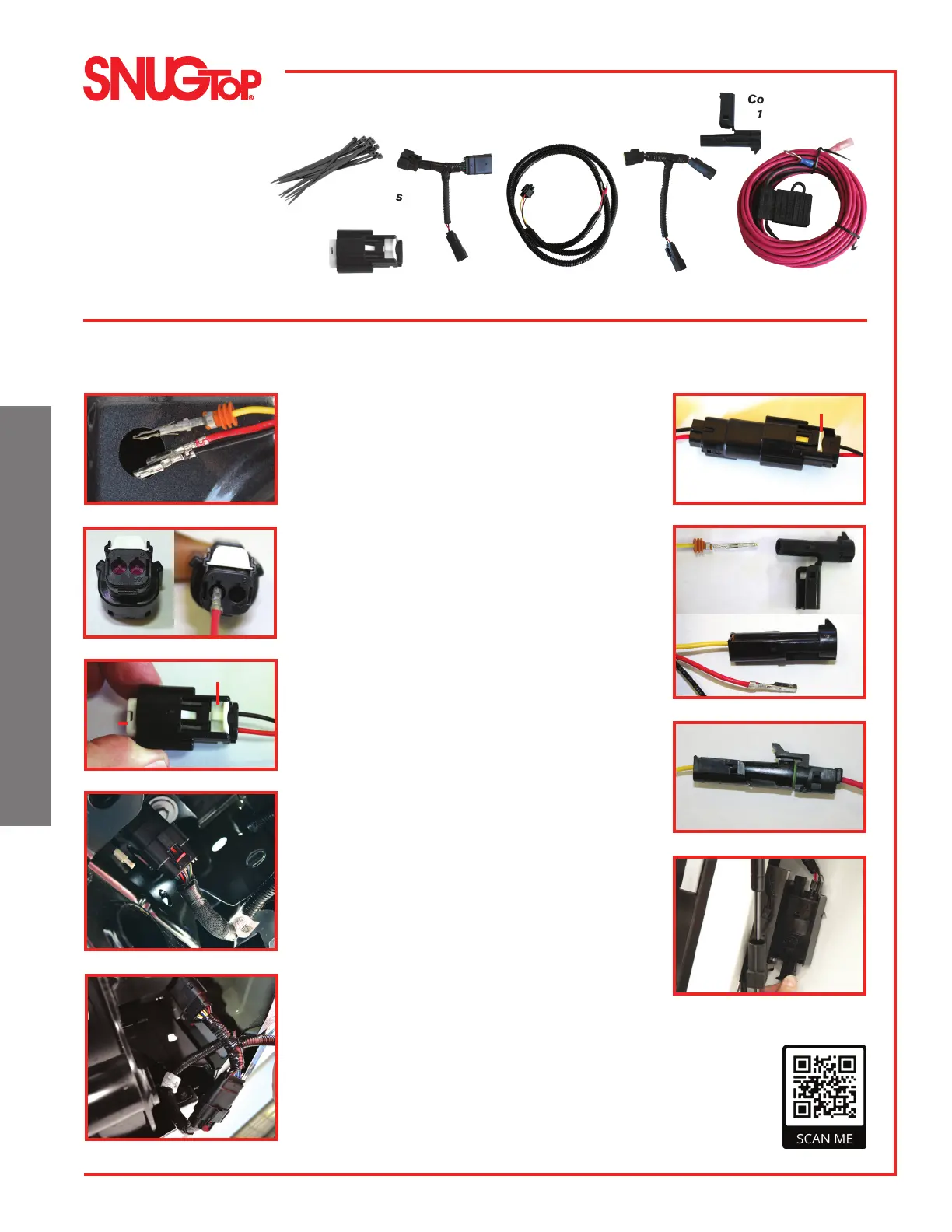

COMPOSANTS DE FAISCEAUX DE CÂBLAGE
Attaches
autobloquantes
en nylon 15 cm
Faisceau
de batterie
Faisceau en T
16 broches
Faisceau du
boîtier à fusibles
Connecteur
2 broche
Faisceau en T
6 broches
Connecteur
1 broche
Fig. 3
Fig. 1
Fig. 2
TPA
CPA
Fig. 4
Fig. 5
Fig. 6
Fig. 8
Fig. 9
CPA
Fig. 7
1. Introduire les fils du faisceau du boîtier à fusibles dans
le trou d’accès arrière de la caisse (côté conducteur);
faire sortir les fils par le bas de l’aile de la camionnette.
Cf. Fig. 1.
2. Brancher le connecteur 2 broches sur le faisceau
du boîtier à fusibles (cf. Fig. 2). Aligner la rainure du
connecteur sur la clavette de borne, puis insérer le fil
rouge dans la broche de position 1 et l’enclencher;
insérer le fil noir, position 2, selon le même processus
ci-dessus. Pousser le TPA (dispositif d’assurance de
position de borne) pour bloquer les fils. Cf. Fig. 3.
3. Sous la camionnette côté conducteur, entre le pneu et
le feu arrière, repérer puis débrancher le connecteur
BLIS 16 broches ou le connecteur NON-BLIS 6
broches (BLIS : Système de surveillance des angles
morts). Cf. Fig. 4. Insérer et brancher le faisceau en T
pertinent (deux sont fournis). Cf. Fig. 5. Fixer le faisceau
en T au cadre de la camionnette avec les attaches
fournies. Aucun fil ne doit être visible ni pendre sous
la camionnette.
4. Insérer le connecteur 2 broches du faisceau en T dans le
connecteur 2 broches du faisceau du boîtier à fusibles.
Cf. Fig. 6. Pousser le CPA (dispositif d’assurance de
position de connecteur) pour bloquer les fils.
5. Insérer le troisième fil du faisceau du boîtier à fusibles
dans le petit trou du connecteur 1 broche. Le joint
hydraulique doit être parfaitement assis dans le
connecteur. Cf. Fig. 7. Pivoter le dispositif de blocage
du connecteur pour enclencher la borne.
6. Enclencher la borne du faisceau de batterie dans
l’extrémité opposée du connecteur 1 broche. Cf. Fig. 8.
7. Diriger le faisceau de batterie vers la batterie, le long du
faisceau principal de la camionnette. Fixer le faisceau de
batterie avec les attaches au fur et à mesure. Brancher
la cosse sur la borne positive de la batterie.
8. Tirer le faisceau du boîtier à fusibles dans la boîte de
camionnette, puis insérer le connecteur du faisceau dans
le boîtier à fusibles de la caisse. Cf. Fig. 9. Tendre ensuite
les fils du faisceau dans le trou d’accès de la caisse.
Arranger le faisceau dans la boîte. Fixer le faisceau sous
la camionnette avec les attaches fournies. Aucun fil ne
doit être visible ni pendre sous la camionnette.
9. Vérifier le bon fonctionnement des feux de la
camionnette et de la boîte.
Le faisceau en T inutilisé peut être jeté.
Scanner
pour
regarder
la vidéo
d’installation
LISTE DE CONTRÔLE
q Attaches autobloquantes
en nylon 15 cm
q Faisceau en T 16 broches
q Faisceau en T 6 broches
q Faisceau du boîtier à fusibles
q Connecteur 2 broches
q Connecteur 1 broche
q Faisceau de batterie
