SNUG TOP CH - Connexion Électrique; Fixation de la Boîte À la Camionnette

17
FRANÇAIS
Clé
dynamométrique

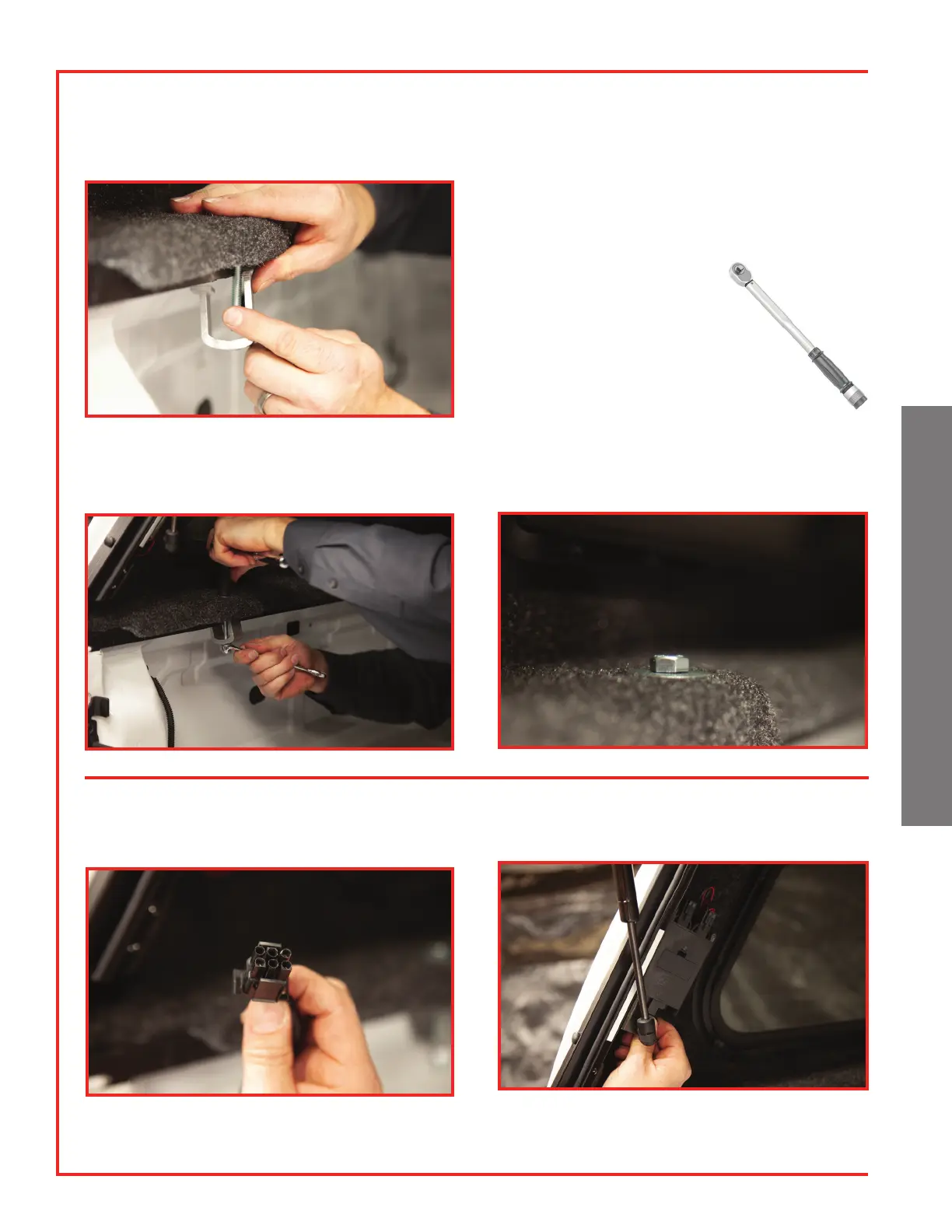

FIXATION DE LA BOÎTE À LA CAMIONNETTE
1. Insérer le boulon d’étrier avec la rondelle
dans le trou du rebord de la boîte. Glisser
l’étrier sur le boulon par en bas. Enfiler la
rondelle puis l’écrou.
2. Répéter le processus aux
(4) emplacements.
3. Serrer les étriers avec une clé
dynamométrique à un couple de
150 po-lb [+/- 10].
(17 Nm [+/- 1]).
4. Vérifier et resserrer les étriers
périodiquement (utilisation normale).
CONNEXION ÉLECTRIQUE
1. Faisceau classique – Cf. page 18.
Insérer le boulon d’étrier avec la rondelle dans
le logement d’étrier du rebord. Aligner l’étrier tel
qu’illustré. Enfiler la rondelle et l’écrou, puis serrer
le boulon. Répéter le processus aux
(4) emplacements.
