28
ESPAÑOL
INSTRUCCIONES DE CABLEADO DE LA CABINA ALTA (CH) REMOVIBLE SNUGTOP DE LA FORD RANGER
SIGA ESTOS PASOS EN LA SECUENCIA CORRECTA

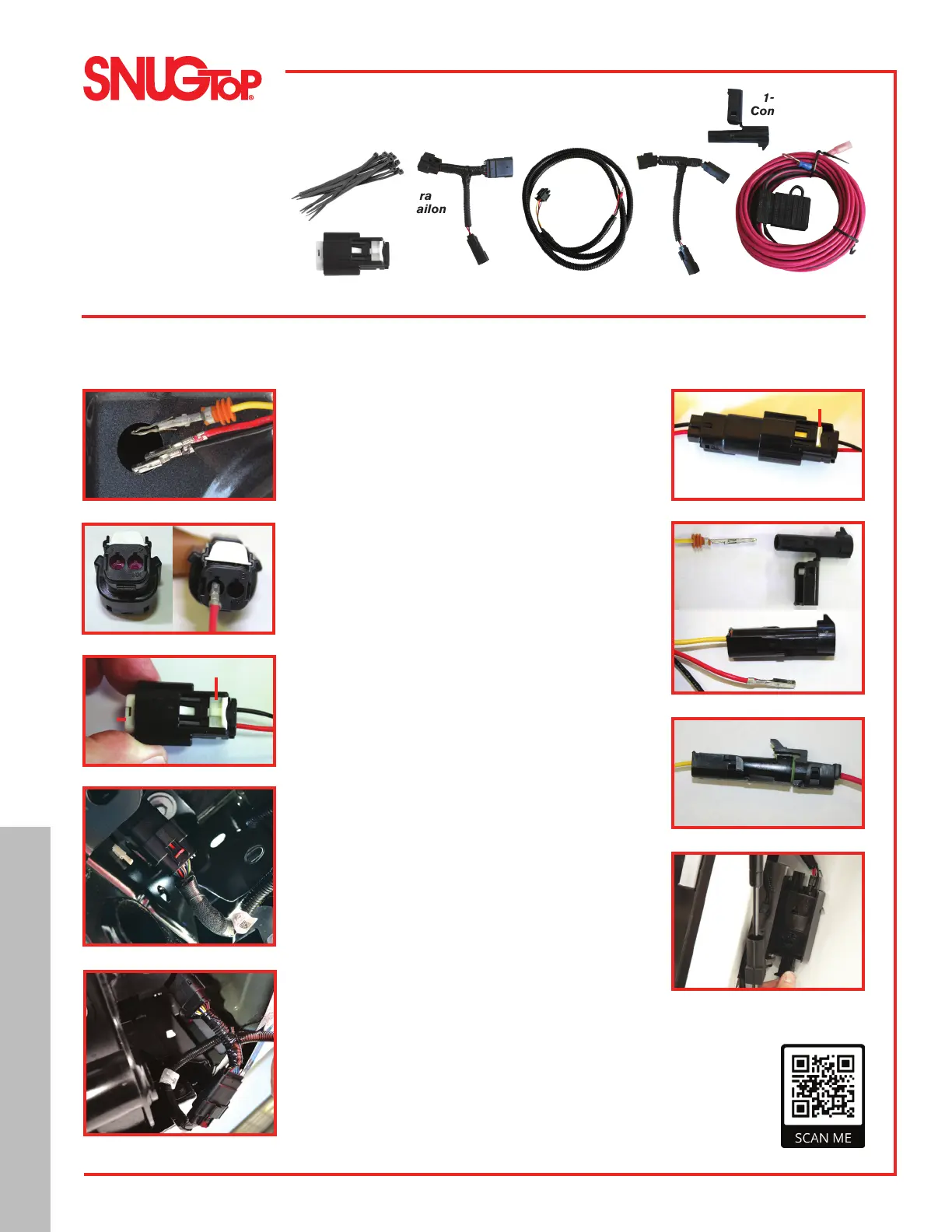

COMPONENTES DEL RAMAL DE CABLEADO
Bridas para
cables de nailon
de 6"
Batería
Ramal
16-Pines
Ramal en T
Caja de fusibles
Ramal
2-Pines
Conector
6-Pines
Ramal en T
1-Pin
Conector
Fig. 3
Fig. 1
Fig. 2
TPA
CPA
Fig. 4
Fig. 5
Fig. 6
Fig. 8
Fig. 9
CPA
Fig. 7
1. Inserte el extremo separado del ramal de la caja de fusibles a
través del orificio de acceso en la parte trasera del lado del
conductor del platón de la camioneta, hasta que el ramal se
extienda por debajo del guardabarros de la camioneta.
Véase la figura 1.
2. Ensamble el conector de 2 pines al ramal de la caja de fusibles.
Véase la figura 2. Inserte el cable rojo en la posición del pin 1,
alineando la ranura de la llave en el conector con la llave en el
terminal. Insértelo hasta que haga clic. Inserte el cable negro
en la posición 2, siguiendo los mismos pasos que se
describieron anteriormente. Asegure los cables al conector
presionando el TPA en el conector. Véase la figura 3.
3. Desde debajo de la camioneta en el lado del conductor,
entre la llanta trasera y la luz trasera, ubique y desconecte
el conector BLIS de 16 pines o el conector NO BLIS de
6 pines. Véase la figura 4. Inserte y conecte el ramal en T
adecuado proporcionado. Véase la figura 5. Asegure el ramal
en T al marco de la camioneta usando las bridas plásticas
provistas. No debe haber cables visibles ni colgando debajo
de la camioneta.
4. Inserte el extremo del conector de 2 pines del ramal en T en el
conector de 2 pines del ramal de la caja de fusibles. Véase la
figura 6. Asegure los ramales al conector empujando el CPA
hacia adelante.
5. Inserte el tercer cable del ramal de la caja de fusibles en el
extremo de menor diámetro del conector de 1 pin. El sello de
agua debe estar completamente asentado en el conector.
Véase la figura 7. Gire el seguro del conector hasta que fije el
terminal en el conector.
6. Inserte el terminal del ramal de la batería en el extremo
opuesto del conector de 1 pin hasta que haga clic. Véase la
figura 8.
7. Dirija el ramal de cables de la batería hacia la batería de
la camioneta, siguiendo el ramal de cables principal de la
camioneta. Asegure el ramal de la batería con bridas plásticas
a medida que avanza. Conecte el terminal de anillo al terminal
positivo de la batería de la camioneta.
8. Vuelva a colocar el ramal de la caja de fusibles en el platón
de la camioneta, dentro del protector. Inserte el conector del
ramal de la caja de fusibles en la caja de fusibles del platón de
la camioneta. Véase la figura 9. Empuje el ramal de cables de
la caja de fusibles restante, nuevamente dentro del orificio de
acceso en el platón de la camioneta. Arregle el ramal dentro de
la cabina removible. Asegure el ramal debajo de la camioneta
usando las bridas de plástico provistas. No debe haber cables
visibles ni colgando debajo de la camioneta.
9. Verifique el funcionamiento correcto de las luces de
la camioneta y de la cabina removible.
El ramal en T no utilizado se puede desechar.
Escanee
para ver el
video de
instalación
del cableado
LISTA DE VERIFICACIÓN:
q Bridas de nailon para cables de 6"
q Ramal en T de 16 pines
q Ramal en T de 6 pines
q Ramal de la caja de fusibles
q Conector de 2 pines
q Conector de 1 pin
q Ramal de la batería
