Parts required for this step / Pièces requises pour cette étape
24
© Sojag inc. 2016
Need help? Besoin d’aide ?
ASSEMBLY ASSEMBLAGE
Step 13
13.1 From the underside of the sunshelter, install the
solidifying bars (G and H) according to
picture using the iron angles (M3 and M4) and
the screws (V).
Étape 13
13.1 Positionnez-vous sous l’abri, installer les barres
de renfort (G et H) tel qu’illustré en utilisant
les fer angles (M3 et M4) et les vis (V).
CAUTION:
Insert the iron angles (M3 and M4) into the solidifying bars
(G and H) prior to the screws.
AVERTISSEMENT :
Insérer les fer angles (M3 et M4) dans les barres de renfort
(G et H) avant de visser.

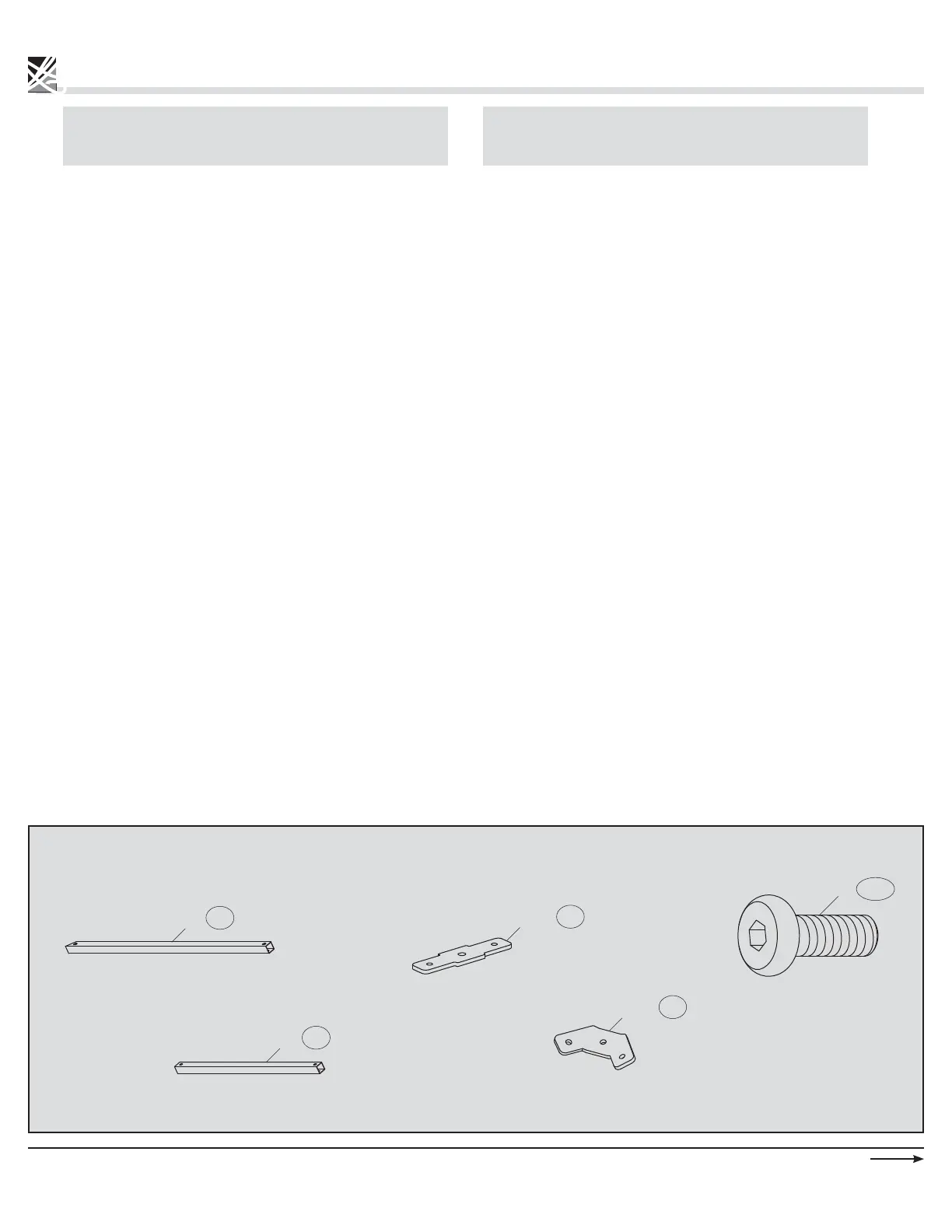

G
X8
H
X2
M4
X4
M3
X6
X30
V
