Sojag 472647 - Parts and Hardware Identification; Hardware Kit Details

6
© Sojag inc. 2016
Item Description Qty Over
U Screw M6X25 19 4
U1 Screw and nut M4X6 20 5
V Screw M6X16 80 6
V1 Screw M6X12 52 5
V2 Screw and nut M6X55 8 2
X Screw M6X12 (D10X20) 16 2
Y Screw ST4.0X15 64 7
Y1 Screw M6x35 44 4
Z Wrench 1 -
Z1 Allen Key 1 -
Pièce Description Qté Surplus
U Vis M6X25 19 4
U1 Vis et écrou M4X6 20 5
V Vis M6X16 80 6
V1 Vis M6X12 52 5
V2 Vis et écrou M6X55 8 2
X Vis M6X12 (D10X20) 16 2
Y Vis ST4.0X15 64 7
Y1 Vis M6X35 44 4
Z Clé hexagonale 1 -
Z1 Clé plate 1 -
X
X16
V
X80
V1
X52
V2
X8
U
X19
U1
X20
Y
X64
Z1
X1
Z
X1
Y1
X44

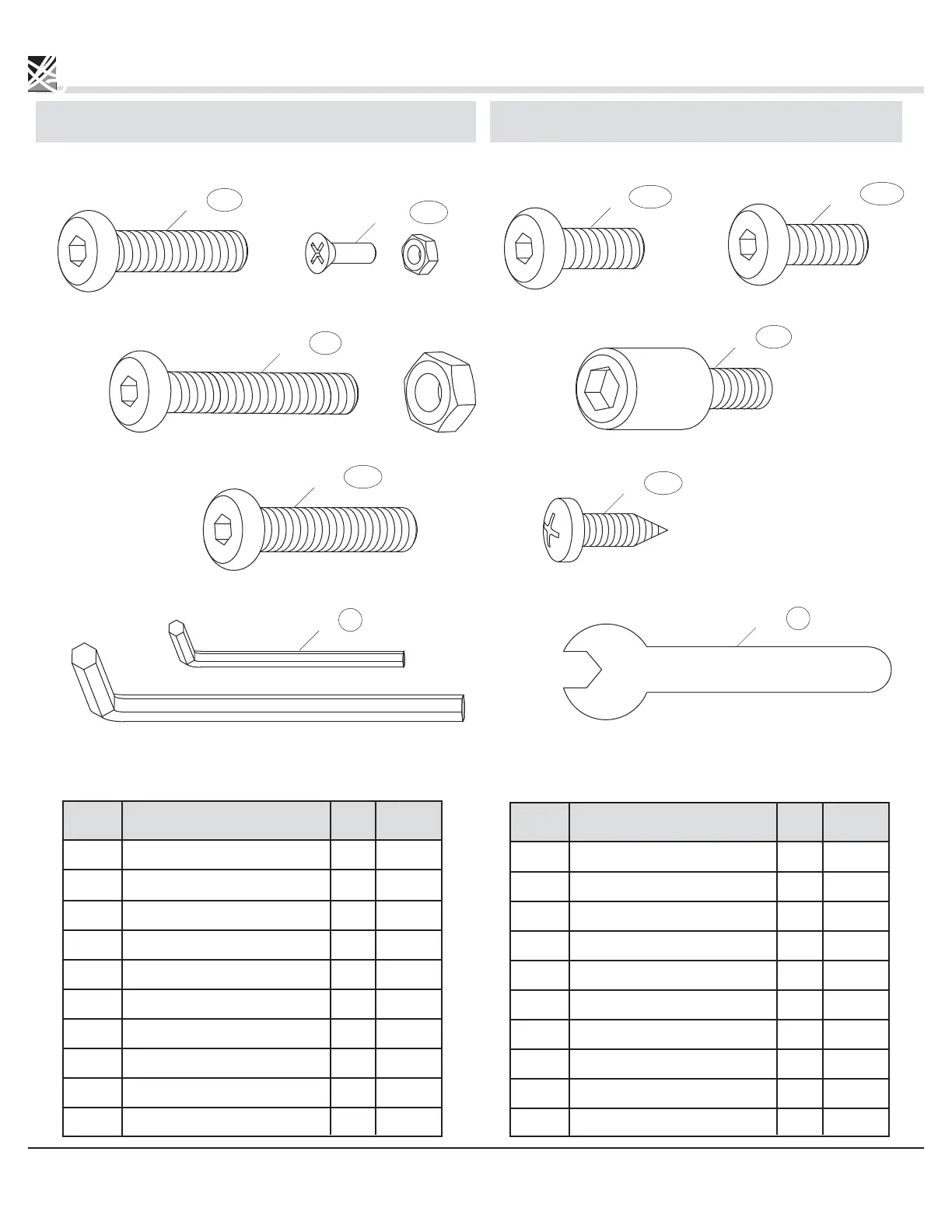

HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale.
NOTE :
Le matériel n’est pas représenté à l’échelle.
