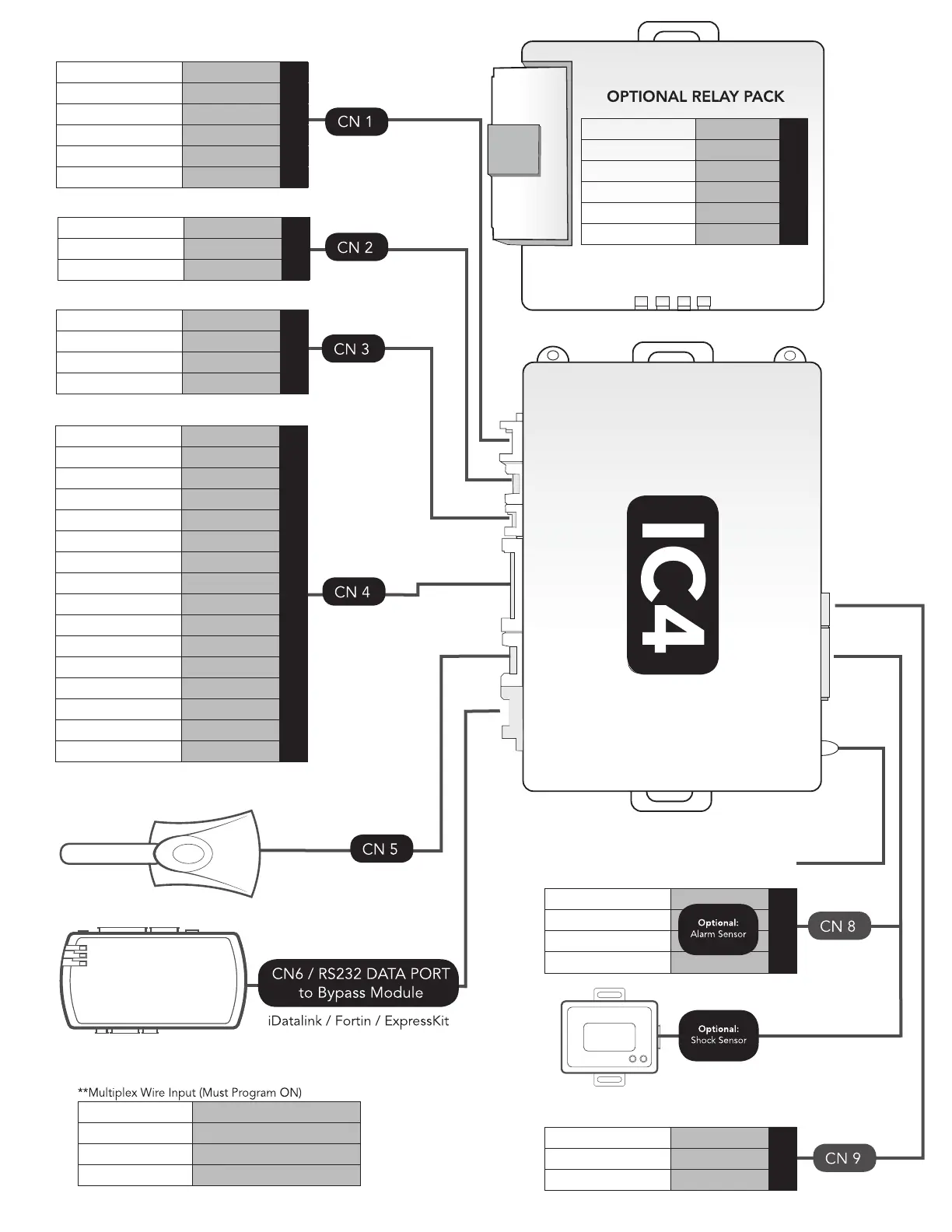

Solace IC4 - Wiring Connections Overview; Main Connector Ports (CN1-CN9)

Default Icon
28 pages
Print Icon
To Next Page IconTo Next Page
To Next Page IconTo Next Page
To Previous Page IconTo Previous Page
To Previous Page IconTo Previous Page
Loading...
( - ) GROUND WHEN ARM 4
12V+ OUTPUT 3
WARN AWAY 2
INSTANT TRIGGER 1
GROUND AUX ALARM TRIGGER / GLOW PLUG
GROUND THROUGH 12K (-) TRIGGER START
GROUND THROUGH 27K ARM & LOCK
GROUND THROUGH 47K DISARM & UNLOCK
( - ) 325mA LOCK GREEN 1
( + ) 12V+ OUTPUT EMPTY 2
( - ) 325mA UNLOCK BLUE 3
* These Connections are PROGRAMMABLE
NOT USED BLACK/BROWN 1
NOT USED BLACK/GREEN 2
NOT USED BLACK/BLUE 3
NOT USED BLACK/YELLOW 4
( - ) 325mA GWR WHITE/PURPLE 1
( - ) 325mA GROUND BLACK 2
( + ) 12V+ OUTPUT RED 3
* ( - ) 325mA DISARM BLUE/WHITE 1
* ( - ) 325mA RE-ARM GREEN/WHITE 2
( - ) 325mA TRUNK RED/WHITE 3
( + ) BRAKE IN PINK 4
( - ) PARK BRAKE BLACK/WHITE 5
( - ) DOOR IN GREEN 6
( + ) DOOR IN PURPLE 7
(-) HORN BROWN/BLACK 8
( - ) HOOD SWITCH IN GRAY 9
( - ) MULTIPLEX INPUT **GRAY/BLACK 10
(AC) TACHOMETER IN PURPLE/WHITE 11
* ( - ) 325mA GWA/ AUX WHITE/PURPLE 12
* ( - ) 325mA IGNITION/ AUX PINK/BLACK 13
* ( - ) 325mA ACCESSORY/ AUX ORANGE/BLACK 14
* ( - ) 325mA STARTER/ AUX PURPLE/BLACK 15
* ( - ) 325mA PARK LIGHT/ AUX WHITE/BLACK 16
12V TO STARTER PURPLE 1
12V CONSTANT IN RED 2
*12V TO 2nd IGN/ACC/STRT/PROG
PINK/WHITE 3
12V TO ACCESSORY ORANGE 4
12V CONSTANT IN RED / WHITE 5
12V TO IGNITION PINK 6
12V CONSTANT IN RED 1
( + ) 500mA 12V TO STARTER
PURPLE 2
( + ) 500mA 12V TO IGNITION
PINK 3
SYSTEM GROUND BLACK 4
( + ) 500mA 12V TO ACCESSORY
ORANGE 5
(+) 500mA *12V TO 2nd IGN/AUX/STRT/SIREN
PINK/WHITE 6
*
WIRE LOOP
UNCUT = MANUAL
CUT = AUTOMATIC
