87
87A
85
30
86

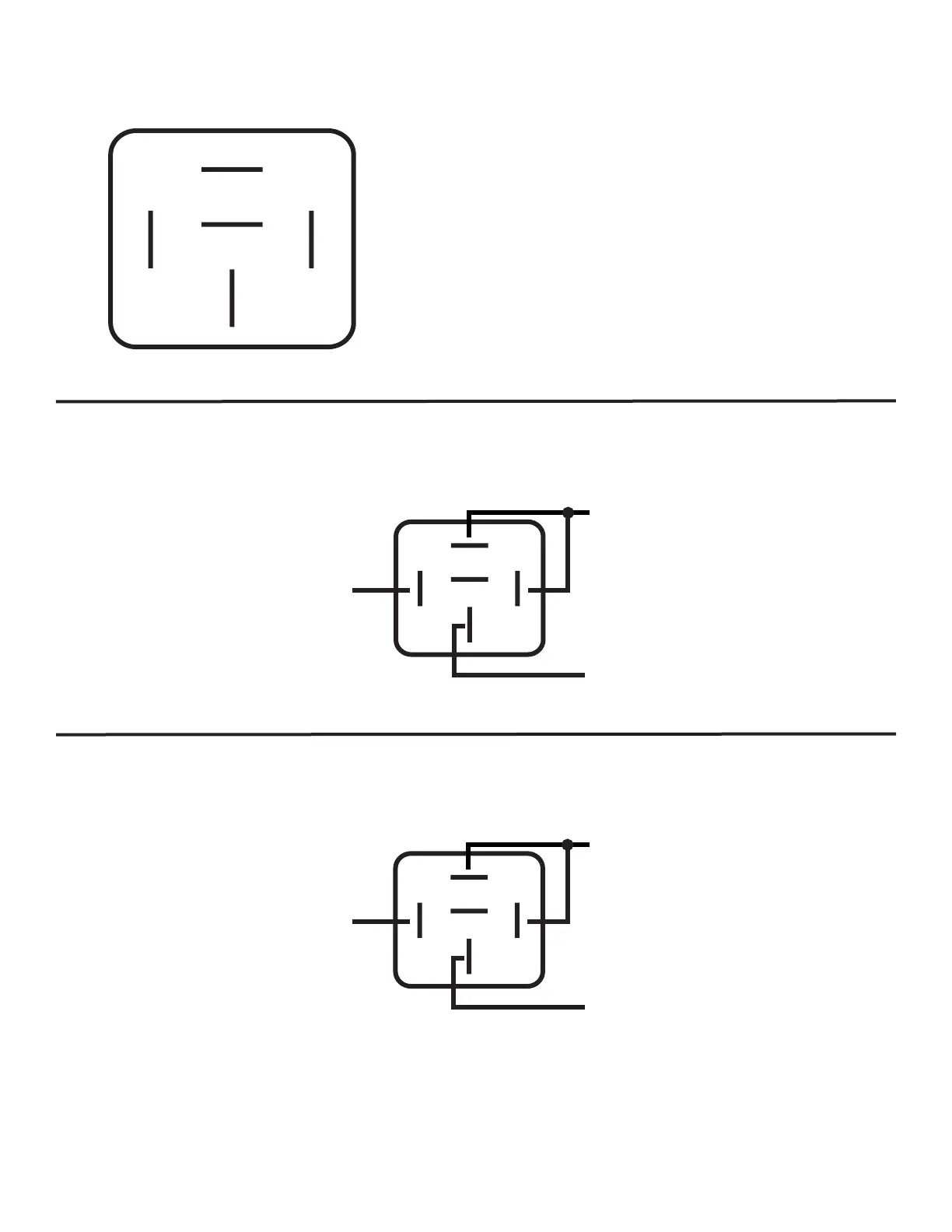

RELAY PIN IDENTIFICATION AND DESCRIPTION
PIN 86 - RELAY COIL GROUND
PIN 85 - RELAY COIL FEED (TRIGGER)
PIN 87 - NORMALLY OPEN CONTACT (CONNECTED TO
PIN 30 WHEN RELAY COIL IS ENGAGED)
PIN 87A - NORMALLY CLOSED CONTACT (CONNECTED
TO PIN 30 WHEN COIL IS NOT ENGAGED)
PIN 30 - COMMON FEED
SWITCHING A NEGATIVE (-) START TO A POSITIVE (+) START
87
87A
85
30
86
PURPLE/BLACK (-) START OUTPUT
12 VOLTS (+)
TO 2ND (+) STARTER WIRE ON VEHICLE
87
87A
85
30
86
SWITCHING A NEGATIVE (-) IGNITIION TO A POSITIVE (+) IGNITION
PINK/BLACK (-) IGNITIION OUTPUT
12 VOLTS (+)
TO 2ND (+) IGNITION WIRE ON VEHICLE
RELAY DIAGRAMS
