SOLIS Master Top - Page 25

M
Page 23 of 36
SOLIS Ltd
SOLIS-House
CH-8152 Glattbrugg
SOLIS MASTER TOP

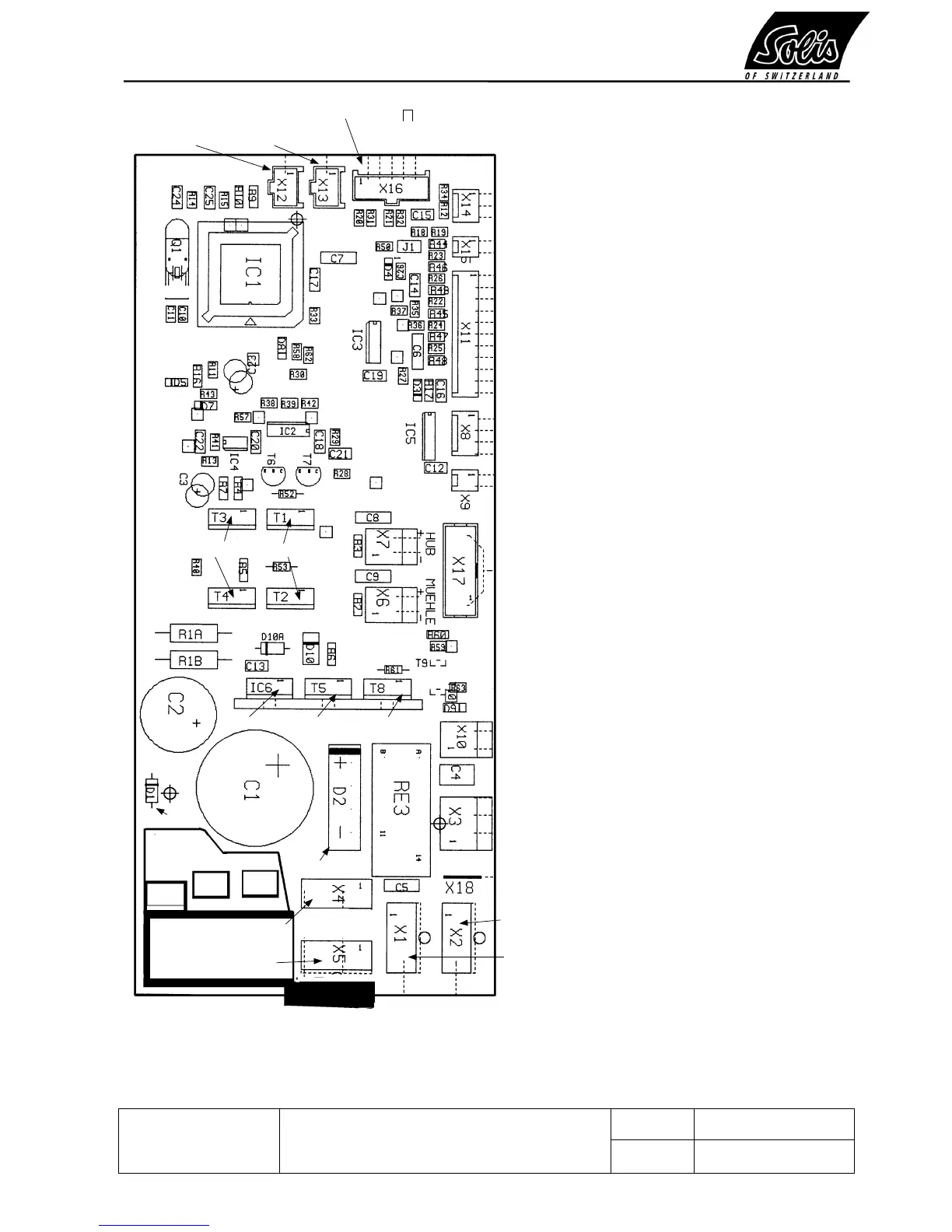

4_Elektro Diagram_M
11.06.02 B.K.
30.08.05
Flow meter
1GND
2 Flow
3 +5V
Micro switches and Sensors / Interrupteurs et sensors
1 +12V DC
2 Tea / Tee / Eau chaud
3 +12V DC
4 Door / Türe / Porte
5 +12V DC
6 Piston position / Kolbenposition / Position du piston
7 +12V DC
8 Drawer for used Coffee / Satzschublade / Tirroir marc de café
9 +12V DC
10 Bean container / Bohnenbehälter / Récipient de grains
11 Level sensor steam / Niveausonde Dampf / Sonde niveau generateur vapeur
1 +12V DC
2 Water reservoir / Wassertank / Réservoir d'eau
Valves
1 +24V DC
2 Brewing valve / Brühventil / Valve café
3 +24V DC
4 Filling valve Steam / Füllventil Dampf / Valve generateur vapeur
1 +24V DC
2 Additional valve for direct warter supply /
DWA Ventil / Valve raccordement d'eau fixe
Selection switch panel / Tastaturprint / Commande
2 +24V DC
1 Pump / Pumpe / Pompe
Transformer secondary / Transformateur
3 +12V AC
20VAC
1 -12V AC
GND / Erde / Terre
Main Switch / Hauptschalter / Interrupteur principal
Transformer Primary / Transformateur
Temperature sensor
Steam / Dampf Water / Wasser
Vapeur Eau
RX TX GND Jeton +5V
Heatmanagement 100V Steam / Water boiler
Management du chauffage 100V vapeur / eau
3629.12
3629.06 3629.01
3629.03
3629.10
3629.05
3629.07
3629.08
3629.04
3621.97
Diagnistic plug
Prise diagnostic
3629.01
Water boiler / Wasserboiler /
Accumulateur eau chaud
Steam boiler/ Dampfboiler /
Generateur vapeur
X7 Motor brewing unit / Brühgruppenmotor / Moteur Unité centrale
X7 Grinder motor / Mühlemotor / Moteur moulin
